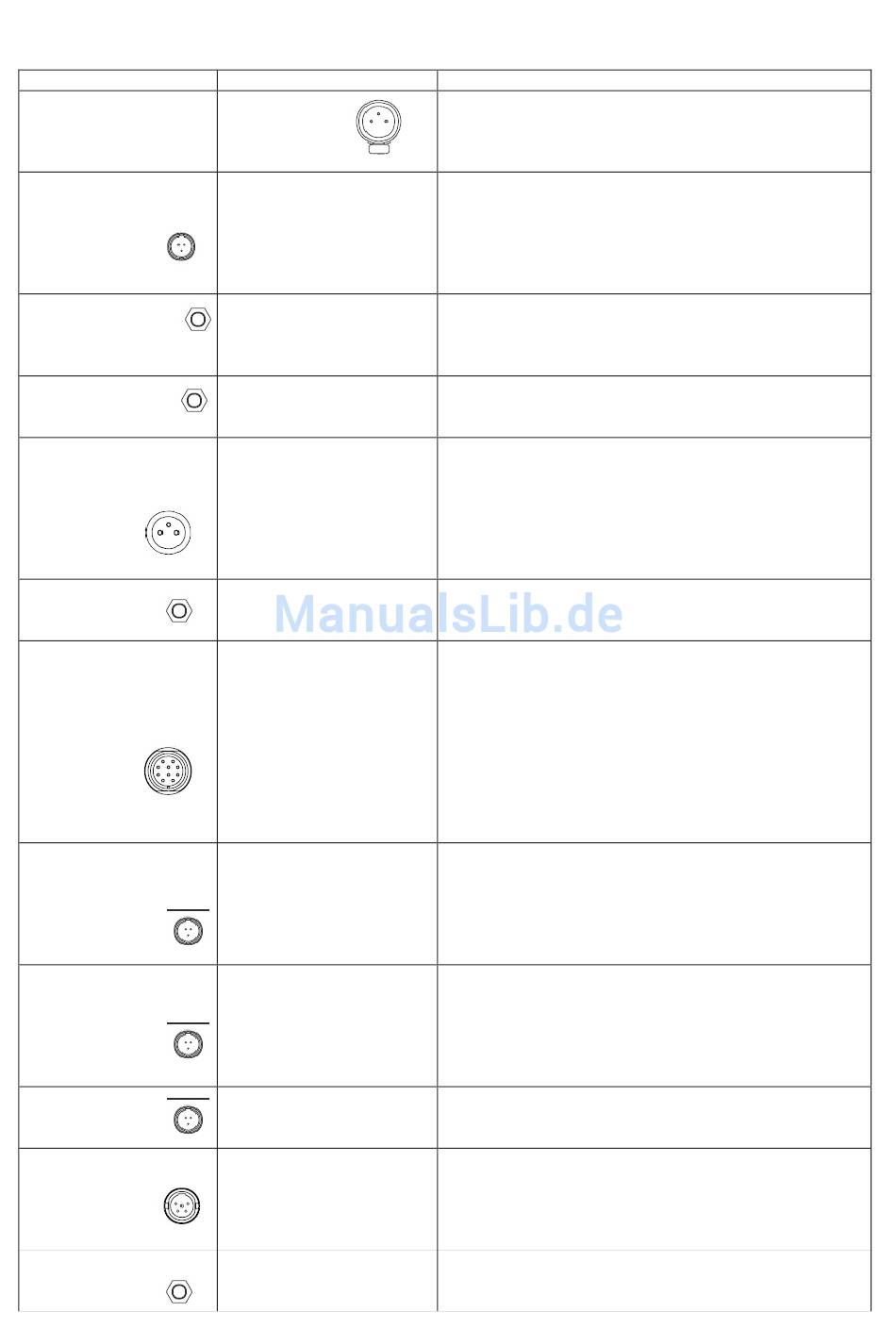

Buchsenbelegungen
Buchse
XLR F
Analogeingänge 1 - 5
TA3M
Direkt-Ausgänge 1 - 4
3,5 mm
Mono-Ausgang mit
Mikrofonpegel (Mono
Mic)
3,5 mm
Recorderausgang
XLR M
Summenausgänge /
Ausgänge AES A und
B
3,5 mm
RTN B
10polige Hirose-
Buchse
Summenausgang /
Eingang RTN A
TA3M
Eingang RTN B Input
bzw. TC-Eingang
TA3M
Ausgänge L und R
TA3M
Recorderausgang
5polige Buchse „Mixer
Link I/O"
3,5 mm Kopfhörer-
buchse
Belegung
1 – Masse
2 – Signal (+)
3 – Signal (-)
1 – Masse
2 – Signal (+)
3 – Signal (-)
Spitze – Signal L + R
Schaft – Signalmasse
Spitze – Signal L
Ring – Signal R
Schaft – Signalmasse
1 – Masse
2 – Signal (+)
3 – Signal (-)
Spitze – Signal L
Ring – Signal R
Schaft – Signalmasse
1 – L (+) Ausgang
2 – L (-) Ausgang
3 – R (+) Ausgang
4 – R (-) Ausgang
5 – R (+) Rücksignal A
6 – nicht beschaltet
7 – L (+) Rücksignal A
8 – nicht beschaltet
9 – Masse
10 – Masse
1 – Masse
2 – linkes Signal
3 – rechtes Signal
(nicht für TC-Eingang)
1 – Masse
2 – Signal (+)
3 – Signal (-)
1 – Masse
2 – linkes Signal
3 – rechtes Signal
1 – Kopfh.
2 – Kopfh.
3 – Summe
4 – Summe
5 – Link-Signalisierung
Spitze – Signal L
Ring – Signal R
Schaft – Signalmasse
Hinweise
Eingangsimpedanz 3,3 kOhm, Mikrofon- und
Leitungsempfindlichkeit, trafosymmetriert. Für
unsymmetrische Signale: Pin 1 und 3 zusammen an
Masse, Pin 2 = Signal (+).
Elektronisch symmetriert, Ausgangspegel im Setup-
Menü einstellbar: Mikrofonpegel, -10 dB und
Leitungspegel. Für unsymmetrische Signale: Pin 1 =
Masse, Pin 2 = Signal (+), Pin 3 = offen
(unbeschaltet). Passender Steckverbinder:
Switchcraft TA3F
Passender Steckverbinder: 3,5 mm Mono-
Klinkenstecker. Zum unsymmetrischen Anschluss
von IFB-Sendern und Aufzeichnungsgeräten für
Mitschnitte.
Passender Steckverbinder: 3,5 mm Stereo-
Klinkenstecker. Das Signal ist unsymmetrisch.
Trafosymmetriert, Ausgangspegel ist mit Schalter
einstellbar: Mikrofonpegel, -10 dB oder
Leitungspegel. Für unsymmetrischen Anschluss: Pin
1 und 3 zusammen an Masse, Pin 2 = Signal (+).
Symmetrischer Ausgang AES3 A und B an XLR-
Buchsen, 110 Ohm, 2 V
kompatibel mit Cinch-Adapter
Passender Steckverbinder: 3,5 mm Stereo-
Klinkenstecker. Das Signal ist unsymmetrisch.
Passender Steckverbinder: Hirose-Stecker
RM15TPD-10P(71)
Ausgänge sind trafosymmetriert, Ausgangspegel ist
mit Schalter einstellbar: Mikrofonpegel, -10 dB oder
Leitungspegel. Für unsymmetrischen Anschluss
XLR-Stecker wie folgt beschalten: Pin 1 und 3
zusammen an Masse, Pin 2 = Signal (+).
Symmetrischer AES3 Ausgang A, B an der 10poligen
Buchse, 110 Ohm, 2 V
kompatibel mit Cinch-Adapter
Unsymmetrischer Stereoeingang. Entweder als
Audioeingang für Rücksignal B oder als Timecode-
Eingang für den Recorder. Wenn der Timecode
freigegeben ist, muss die 3,5 mm-Buchse RTN B für
den RTN B-Audioeingang verwendet werden.
Passender Steckverbinder: Switchcraft TA3F
Elektronisch symmetriert, Ausgangspegel im Setup-
Menü einstellbar: Mikrofonpegel, -10 dB und
Leitungspegel. Für unsymmetrische Signale: Pin 1 =
Masse, Pin 2 = Signal (+), Pin 3 = offen
(unbeschaltet). Passender Steckverbinder:
Switchcraft TA3F
Unsymmetrischer Stereoausgang. Passender
Steckverbinder: Switchcraft TA3F
Zur Verbindung des 552 mit tragbaren Mischern
302, 442, 552 oder MixPre. Passende optionale
Verbindungskabel Sound Devices XL-TA25, XL-35
und XL-TA55. Näheres unter „Zubehör".
Passender Steckverbinder: 3,5 mm Stereo-
Klinkenstecker.
, AES3- und S/PDIF-
ss
, AES3- und S/PDIF-
ss
