4.Als nächstes wird der Minutenwert eingestellt. SVEN sagt dabei „Minutes" und den aktuellen Wert an. Stellen
Sie den korrekten Wert wie bei Schritt 2 beschrieben ein.
5.Drücken Sie den Kopfhörer-Controller, um den eingegebenen Wert zu speichern und zur nächsten Stelle zu
gelangen.
6.Als nächstes wird der Sekundenwert eingestellt. SVEN sagt dabei „Seconds" und den aktuellen Wert an. Stellen
Sie den korrekten Wert wie bei Schritt 2 beschrieben ein.
7.Drücken Sie den Kopfhörer-Controller, um den eingegebenen Wert zu speichern und zur nächsten Stelle zu
gelangen.
8.Als nächstes wird der Monat eingestellt. SVEN sagt dabei „Month" und den Namen des aktuellen Monats an.
Stellen Sie den korrekten Wert wie bei Schritt 2 beschrieben ein.
9.Drücken Sie den Kopfhörer-Controller, um den eingegebenen Wert zu speichern und zur nächsten Stelle zu
gelangen.
10.Als nächstes wird der Tag eingestellt. SVEN sagt dabei „Day" und den aktuellen Wert an. Stellen Sie den
korrekten Wert wie bei Schritt 2 beschrieben ein.
11.Drücken Sie den Kopfhörer-Controller, um den eingegebenen Wert zu speichern und zur nächsten Stelle zu
gelangen.
12.Als nächstes wird das Jahr eingestellt. SVEN sagt dabei „Year" und den aktuellen Wert an. Stellen Sie den
korrekten Wert wie bei Schritt 2 beschrieben ein.
13.Drücken Sie den Kopfhörer-Controller, um den Wert zu speichern und das Menü zum Stellen der Uhr zu
verlassen. Beim Verlassen des Menüpunkts zum Stellen der Uhr sagt SVEN die neue Uhrzeit und das Datum an

Verbinden mehrerer Mischer

Verbinden mehrerer 552

Die Funktion „Link I/O" ermöglicht es, zwei 552 zu verbinden, um bei Bedarf mehr Eingänge zur Verfügung zu haben.
Wenn zwei 552 verbunden sind, erscheinen alle zehn Eingangssignale an den Ausgängen beider Mischer. Rücksignal
und Vorhörsignal werden ebenfalls über die Kopfhörerausgänge beider Mischer ausgegeben. Die Buchse „Link I/O" ist
eine unsymmetrisch beschaltete TA5M-Buchse. Pin 1 = Kopfh. L, Pin 2 = Kopfh. R, Pin 3 = Summe L, Pin 4 = Summe
R, Pin 5 = Link-Signalisierung.

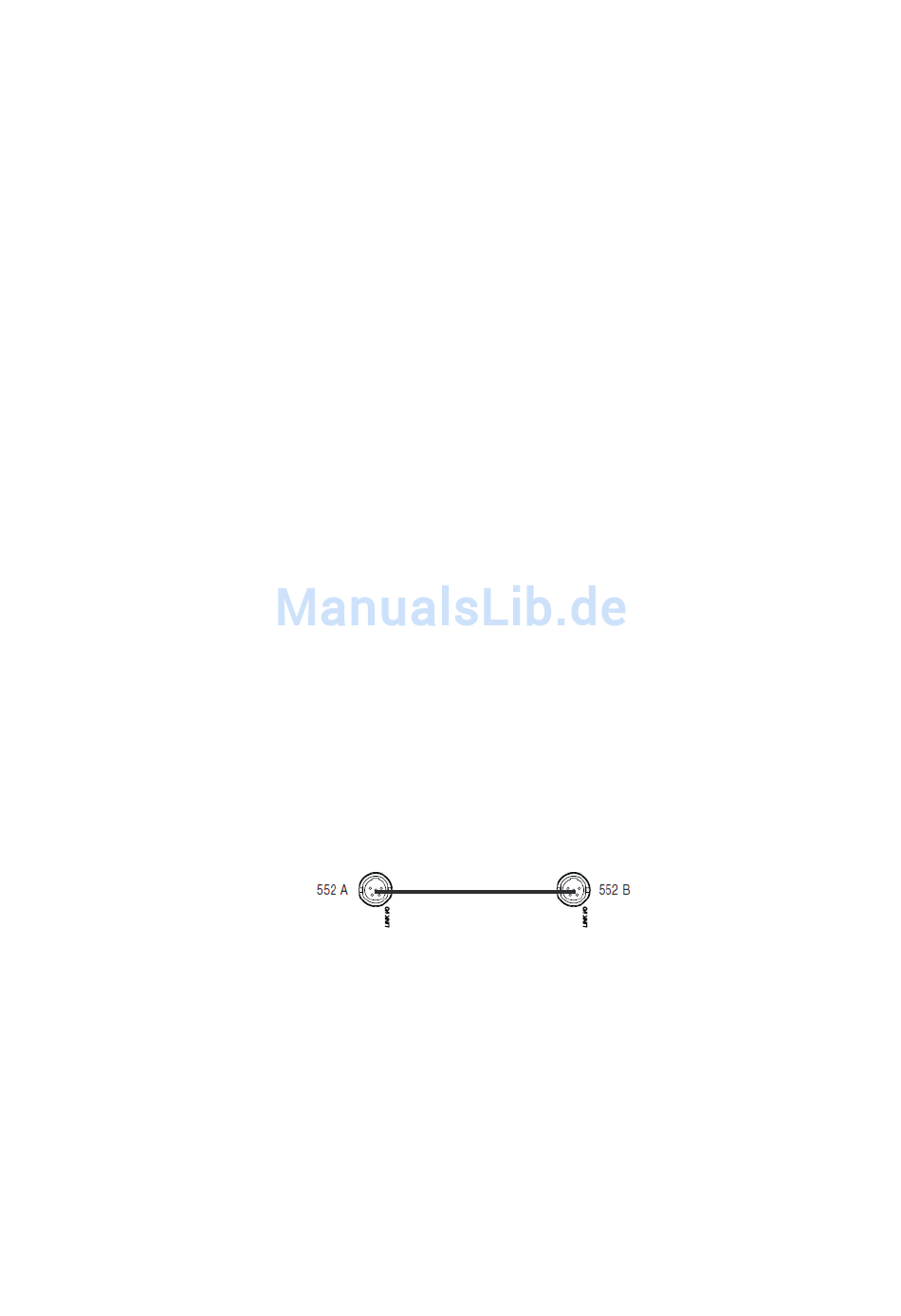

Um zwei 552 zu verbinden, gehen Sie wie folgt vor:
1.Verbinden Sie „Link I/O" von 552 A mit „Link I/O" von 552 B über ein Kabel TA5F-TA5F (Sound Devices XLTA55,
optionales Zubehör). Damit werden die Stereo-Summensignale beider 552 zu den Stereo-Summenausgängen
beider 552 geleitet.
2.Sie können das Stereo-Summensignal aller zehn Eingangskanäle über den Kopfhörerausgang eines der beiden 552 abhören.
3.Stellen Sie die Signalpegel an beiden Mischern nach Bedarf ein.

Verbindung mit anderen Mischern

Über die Buchse „Link I/O" kann der 552 auch mit einem Sound Devices Mischer MixPre, 302 oder 442 verbunden werden,
um bei aufwendigen Produktionen mehr Eingangskanäle zur Verfügung zu haben. Wenn der 552 mit einem anderen Mischer
von Sound Devices verbunden ist, erscheinen alle Eingangskanäle an den Stereoausgängen des 552. Rücksignal und
Vorhörsignal werden nur über den Kopfhörerausgang des jeweiligen Mischers ausgegeben. Die Buchse „Link I/O" des
552 ist eine unsymmetrisch beschaltete TA5M-Buchse: Pin 1 = Kopfh., Pin 2 = Kopfh., Pin 3 = Summe, Pin 4 = Summe,
Pin 5 = Link-Signalisierung..

Verbinden mit 302 oder 442

Der Ausgang „Tape Out/Mix Out" des 302 liegt als Stereosignal an einer unsymmetrisch beschalteten TA3F-Buchse auf:
Pin 1 = Masse, Pin 2 = Links, Pin 3 = Rechts. Der 442 hat zwei „Tape Out/Mix Out"-Buchsen,
