Leistungsaufnahme
Die Stromaufnahme des 552 hängt vom jeweiligen Betriebszustand ab. Verschiedene Funktionen des 552 wirken sich
unterschiedlich auf die Stromaufnahme aus. Die folgende Liste zeigt die Funktionen, die zu den größeren Strom-
verbrauchern gehören.
1. Spannungsversorgung der Mikrofone. Diese ist der größte zusätzliche Stromverbraucher im 552. (Siehe „Phantom-
speisung") Die Phantomspeisung mit 48 V kann die Batterien, je nach Mikrofon, erheblich belasten. Zwei phantomge-
speiste Mikrofone nehmen doppelt so viel Strom auf, wie eins. Die Stromaufnahme der Mikrofone hängt stark vom
Mikrofontyp und der Spannung der Phantomspeisung ab.
2. Integrierter Audio-Recorder. Der Recorder verursacht bei Aufnahme bzw. Wiedergabe eine erhöhte Stromaufnahme.
Wenn der Recorder nicht benötigt wird, sollten Sie ihn im Setup-Menü ausschalten, um die Laufzeit mit einer Batterie
ladung zu verlängern.
3. Digitale Ausgänge. Wenn die digitalen Ausgänge nicht benötigt werden, sollten Sie sie im Setup-Menü abschalten,
da sie eine erhöhte Stromaufnahme bewirken.
4. Ausgangspegel. Höhere Ausgangspegel an mehreren niederohmigen Eingängen erhöhen die Stromaufnahme.
5. Kopfhörerausgang. Hohe Abhörlautstärken am Kopfhörerausgang erhöhen ebenfalls die Stromaufnahme.
6. Helligkeit der LEDs. Stellen Sie die Helligkeit der LEDs nicht höher als nötig ein, um die Batterien zu schonen.
Klappen-Mikro/Messtongenerator
Der Messtongenerator und das Klappen-Mikro werden von einem gemeinsamen Schalter mit zwei Positionen gesteuert.
Klappen-Mikrofon
Das im 552 eingebaute Klappen-Mikro dient dazu, am Standort des Mischers kurze Bemerkungen zu den aufgezeich-
neten Szenen aufzunehmen. Seine Audioqualität ist für kritische Anwendungen nicht ausreichend. Es sollte nur für
Audionotizen bzw. zur Kommunikation verwendet werden.

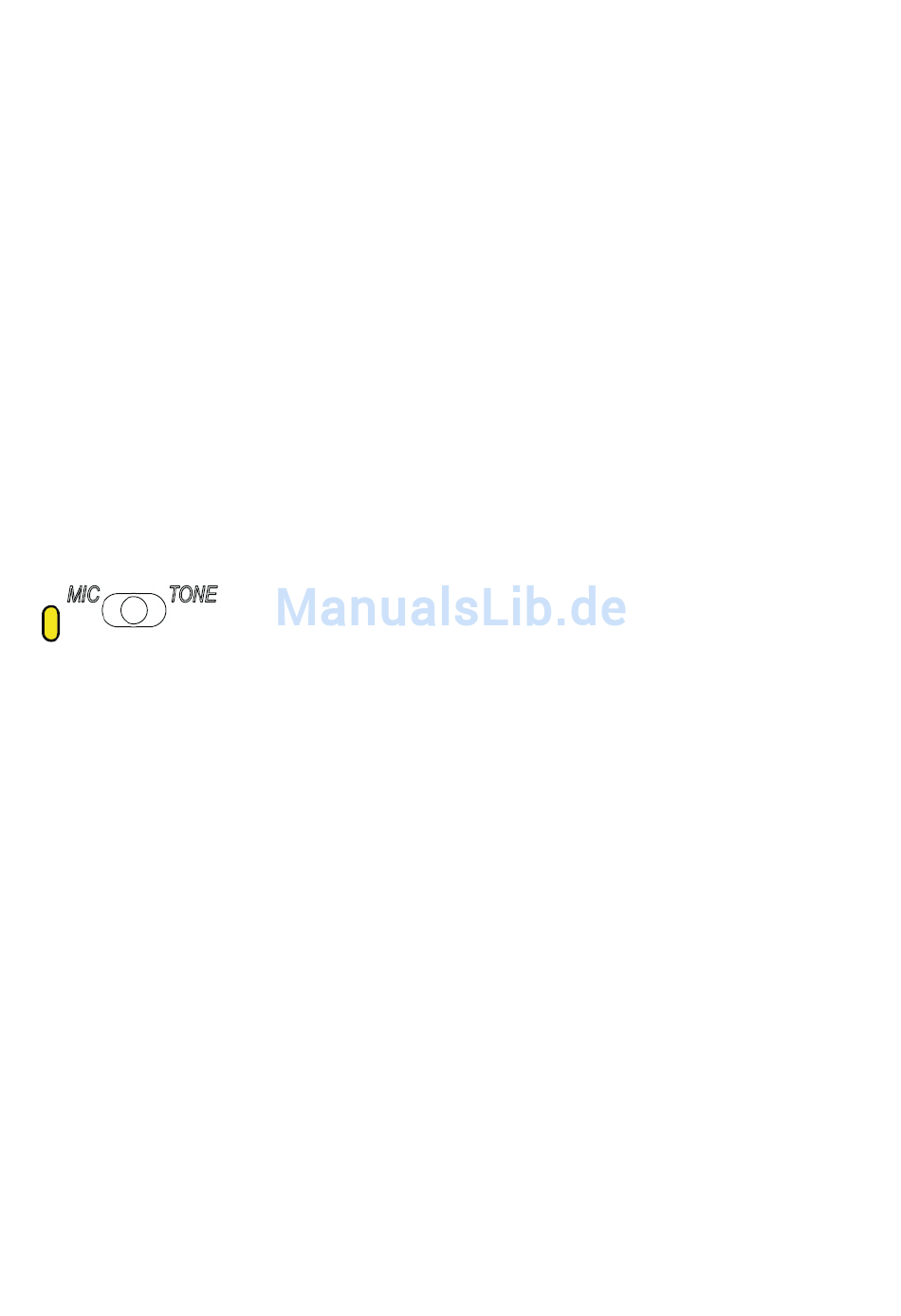

Das Klappen-Mikro wird in der linken Position des Schalters „Slate Mic/Tone" aktiviert. Drücken Sie den Schalter nach
links, um das Mikrofon zu aktivieren. Erneutes Drücken schaltet es wieder ab. Um das Mikrofon nur kurz zu aktivieren,
drücken Sie den Schalter eine Sekunde oder länger nach links. Die LED neben dem Schalter „Mic/Tone" leuchtet gelb,
wenn Generator oder Klappen-Mikrofon dauerhaft eingeschaltet sind.
Bei aktiviertem Mikrofon wird das Programmsignal stummgeschaltet. Das Mikrofonsignal wird auf allen Ausgängen aus-
gegeben und zum eingebauten digitalen Audiorecorder geleitet. Im Setup-Menü lässt sich ein 400 Hz-Ton von einer
Sekunde Dauer auswählen, der zu Beginn der Aktivierung des Klappen-Mikrofons ertönt. Außerdem kann das Klappen-
Mikrofon gesperrt werden, um ein versehentliches Aktivieren zu verhindern.
Das Klappen-Mikrofon dient zur Kommunikation zwischen dem Tontechniker am Mischer und dem Assistenten an der
Tonangel im Kommando-Modus, wenn dieser im Setup-Menü freigegeben ist. Nähere Einzelheiten unter „Kommando-
Modus".
Messtongenerator
Dieser Ton dient dazu, das am 552 angeschlossene Gerät einzupegeln. Der Messtongenerator wird aktiviert, indem der
Schalter „Mic/Tone" nach rechts gedrückt wird. Wenn der Schalter zwei Sekunden lang gedrückt wird, bleibt der Generator
eingeschaltet. Die LED neben dem Schalter leuchtet gelb, wenn Generator oder Klappen-Mikrofon dauerhaft eingeschaltet
sind.
In den Werkseinstellungen erzeugt der Messtongenerator ein Sinussignal mit einer Frequenz von 1 kHz und einem Aus-
gangspegel von 0 dBu, wenn der Ausgang auf Leitungspegel geschaltet ist. Der Ton liegt auch mit dem gleichen Pegel an
den Direktausgängen an. Pegel und Frequenz des Messtons lassen sich im Setup-Menü einstellen. Die Lautstärke an den
Kopfhörerausgängen des 552 wird reduziert, wenn der Messtongenerator eingeschaltet ist.
