Aussteuerungsanzeige

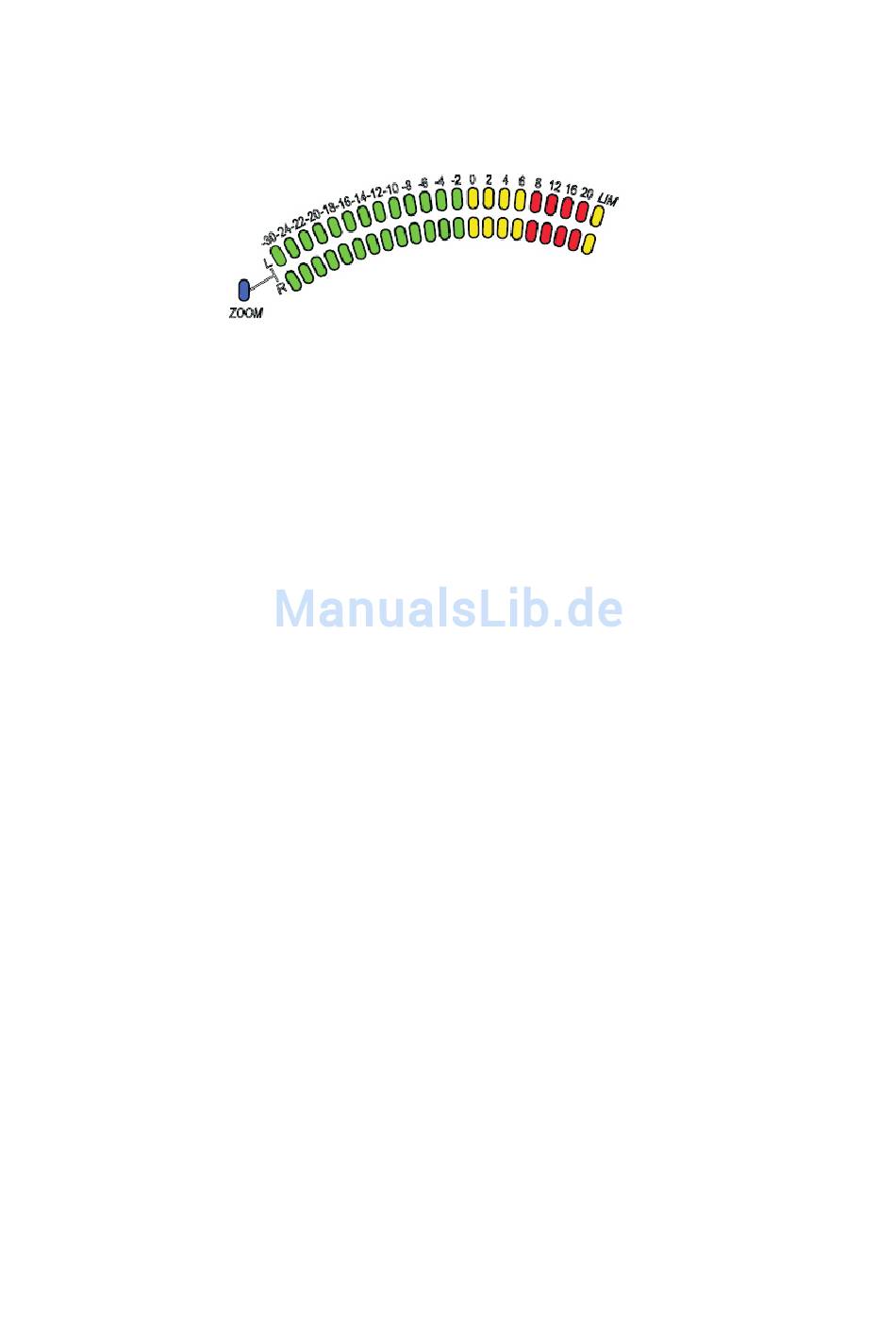

Der 552 hat zwei große LED-Aussteuerungsanzeigen mit 21 Segmenten. Die Anzeige arbeitet mit GaN-LEDs, die trotz
ihres niedrigen Energieverbrauchs auch bei hellem Tageslicht sehr gut sichtbar sind. Die Aussteuerungsanzeige des 552
wird durch Erschütterungen, extreme Temperaturen oder hohe Luftfeuchtigkeit in keiner Weise beeinträchtigt. Dank der
Steuerung durch einen Mikrocontroller bietet sie eine Auswahl verschiedener Anzeigecharakteristiken. Auch die Helligkeit
ist einstellbar.
Anzeigecharakteristik
Die Aussteuerungsanzeige hat vier umschaltbare Anzeigecharakteristiken: VU, Peak und eine Kombination aus VU +
Peak sowie Peak + Peak Hold. Die Auswahl erfolgt im Setup-Menü. Siehe „Setup-Menü".
VU
Die Anzeigecharakteristik des Aussteuerungsmessers entspricht bei VU (Volume Units) weitgehend dem Lautheitsem-
pfinden des menschlichen Gehörs. Sie liefert damit eine gute Darstellung dessen, wie laut das Signal sein wird. Im VU-
Modus arbeitet die Anzeige mit einer Anstiegs- und Rücklaufzeit von 300 ms. Ein VU-Meter liefert einen guten Eindruck
dessen, wie laut ein Signal sein wird. VU-Meter zeigen Pegelspitzen im Signalverlauf jedoch nur ungenügend dar.
Im VU-Modus ist der Aussteuerungsmesser in VU-Einheiten skaliert. VU-Meter beziehen sich immer auf einen Signal-
pegel in dBu. 0 dB beim VU-Meter des 552 entsprechen 0 dBu an den Leitungsausgängen. Bei Bedarf kann der Bezugs-
pegel im Setup-Menü auf +4 dBu oder +8 dBu umgeschaltet werden.
Peak
Die Anzeigecharakteristik eines Spitzenwertmessers – engl. Peak, auch als PPM bezeichnet – stellt die Modulations-
spitzen zwar sehr gut dar, liefert jedoch keine sehr gute Aussage zur vom Hörer empfundenen Lautheit des Signals. Das
Peak-Meter hat eine extrem kurze Anstiegs- und eine lange Rücklaufzeit, um die Spitzenwerte der Aussteuerung gut ab-
lesen zu können. Die Spitzenwertanzeige ist dann sinnvoll, wenn das Audiosignal an digitale Geräte übergeben wird, denn
im digitalen Bereich führt jede Übersteuerung sofort zu Verzerrungen.
Im Peak-Modus ist der Aussteuerungsmesser in dBu-Spitzenwert an den Leitungsausgängen skaliert.
Peak + VU
Der 552 kann die Pegelinformationen VU und Peak gleichzeitig darstellen. In diesem Modus wird die empfundene Lautheit
(VU) mit einem Balken angezeigt und der Spitzenwert mit einem Punkt oberhalb der VU-Anzeige. Diese Kombination bietet
dem Anwender die Vorzüge beider Darstellungsarten, denn sie zeigt die Lautheit des Signals ebenso an, wie die Aus-
steuerungsspitzen.
Peak + Peak Hold
Die Charakteristik der Peak-Anzeige entspricht den tatsächlichen Signalspitzen, wobei der Spitzenwert jedoch zwei
Sekunden lang angezeigt wird. Diese Peak-Hold-Anzeige eignet sich besonders für die Aussteuerungsmessung in An-
wendungen, bei denen keinerlei Übersteuerung zulässig ist.
Zoom-Modus der Aussteuerungsanzeige
Im Zoom-Modus kann der Anwender den Ausgangspegel im Bereich von 0 dBu bis +20 dBu in 1 dB-Schritten anzeigen
lassen. Dabei entspricht jede LED einer Änderung um 1 dB. Im Zoom-Betrieb entspricht die LED mit der Markierung -30
einem Pegelwert von 0 dBu, die LED bei -24 einem Wert von +1 dBu usw. Der Zoom-Modus kann durch Drücken des
Kopfhörer-Controllers ein- bzw. ausgeschaltet werden. Bei aktivem Zoom-Modus leuchtet die blaue LED „Zoom". Der
Zoom-Modus kann in der Funktion „Anzeigecharakteristik" (Meter Ballistics) im Setup-Menü vollständig gesperrt werden,
um ein versehentliches Einschalten zu verhindern.
