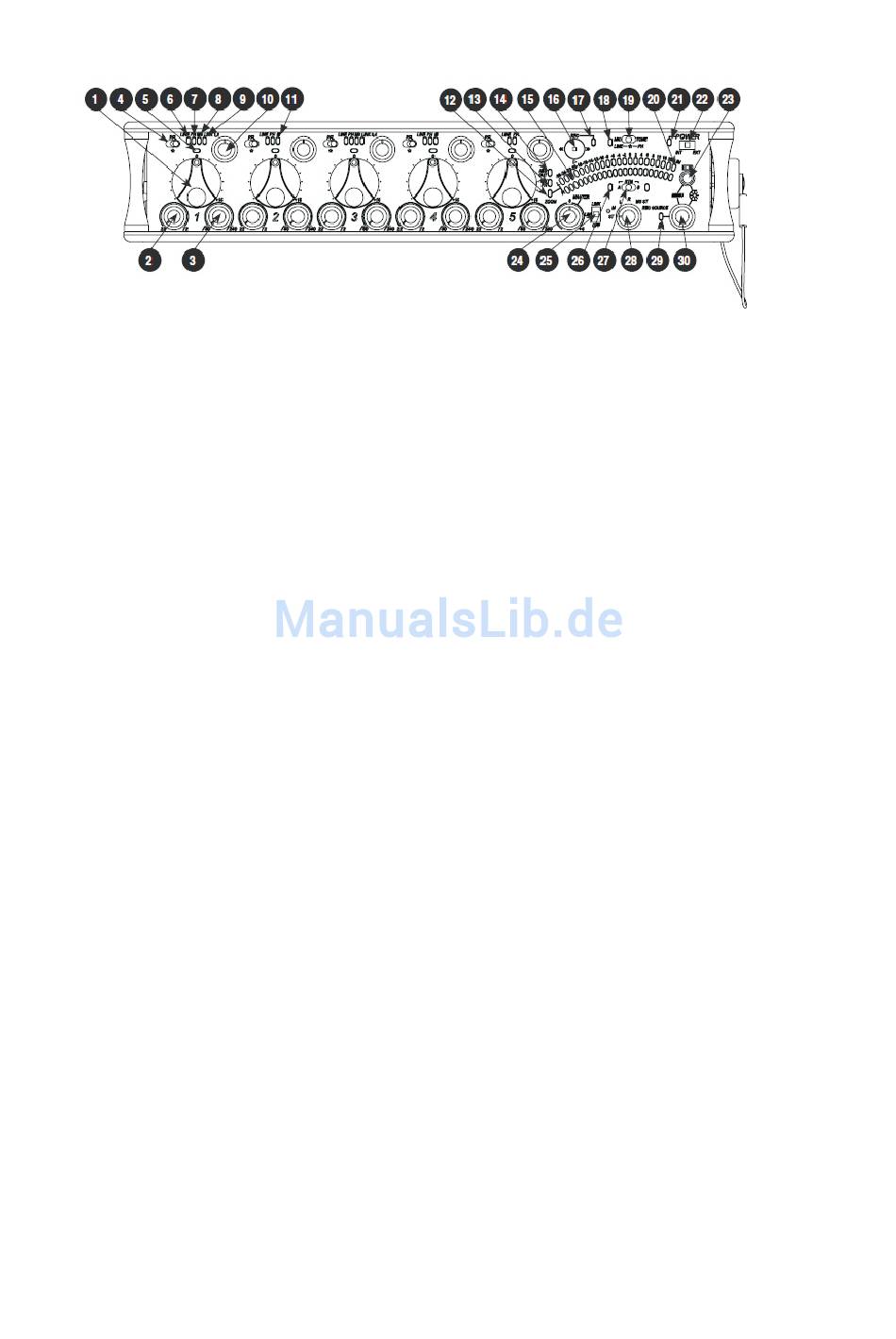

Bedienelemente und Anzeigen auf der Frontplatte, Forts.
22) Ein/Aus-Schalter
Dreistufiger Schalter mit den Stufen Batteriebetrieb
(INT), Aus und externe Spannungsversorgung (EXT).
23) Batteriekontrolltaste
Wenn diese Taste gedrückt wird, zeigt die Aus-
steuerungsanzeige die Spannung der internen
Batterien und der externen Versorgung an. Außer-
dem dient sie als Shift-Taste für verschiedene Funk-
tionen, die über die Frontplatte bedient werden.
Drücken Sie diese Taste drei Sekunden lang, um sich
die verbleibende Aufnahmezeit und die aktuelle Uhrzeit
ansagen zu lassen. Wenn Sie die Taste noch länger
drücken, wird das Setup-Menü zur Eingabe von Datum
und Uhrzeit aufgerufen. Bei laufender Aufnahme
erfolgen keine Ansagen.
24) Summenregler
Regelt den Signalpegel der Stereo-Summenausgänge.
Einstellbar von „Aus" bis +6 dB.
25) Begrenzer-Schalter
Dieser Schalter steuert die Eingangs- und Ausgangs-
begrenzer. In Stellung „LIM" arbeiten die Ausgangs-
begrenzer des linken und rechten Kanals unabhängig
voneinander. In Stellung „LINK" sind die Ausgangs-
begrenzer gekoppelt und wirken gleichmäßig auf beide
Stereokanäle.
Siehe „Begrenzer".
26) LED RTN A/B
Zeigt die Aktivität an den beiden RTN-Eingängen an.
Die LEDs leuchten in verschiedenen Farben und
Helligkeiten, um Aktivität und Signalpegel am RTN-
Eingang anzuzeigen. Grün = Signal am RTN-Eingang,
Rot = Übersteuerung/Clipping, Gelb blinkend = RTN
aktiv.
Siehe „Audio-Rücksignal".
Siehe „Ausgänge".
27) Schalter RTN A/B
Kipptaster mit zwei Stellungen und zentraler Ruhelage.
Nach links drücken für RTN A, nach rechts für RTN B.
Zum Deaktivieren erneut in die entsprechende
Richtung drücken. Um die Funktion nur kurz zu akti-
vieren, drücken Sie den Taster eine Sekunde oder länger.
Das Rücksignal wird über den Kopfhörerausgang aus-
gegeben. Um die Lautstärke des Rücksignals einzustellen,
halten Sie den Schalter RTN A/B in der entsprechenden
Stellung und drehen den Kopfhörer-Controller.
Siehe „RTN A und B".
Weitere Merkmale werden unter „Audio-Rückspeisung"
und „Timecode" beschrieben.
28) Abhörwahlschalter
Wählt das Signal, das über den Kopfhörer abgehört wird.
ST = Stereosignal, M = Monosignal aus linkem und
rechtem Kanal, L = linker Kanal auf beiden Abhörkanälen,
R = rechter Kanal auf beiden Abhörkanälen, MS ST =
dematriziertes MS-Stereosignal, REC Source = das Signal,
das zum Recorder geleitet wird.
29) LED zur Anzeige von Signalspitzen am
Kopfhörerausgang
Leuchtet rot, wenn am Kopfhörerausgang die Gefahr von
Clipping besteht.
30) Kopfhörer-Controller
Regelt die Lautstärke des Kopfhörerausgangs. Dient
außerdem zur Steuerung im Setup-Menü, im Zoom-
Modus, zur Einstellung der LED-Helligkeit und zur
Pegelregelung des Rücksignals.
Siehe „Kopfhörer".
