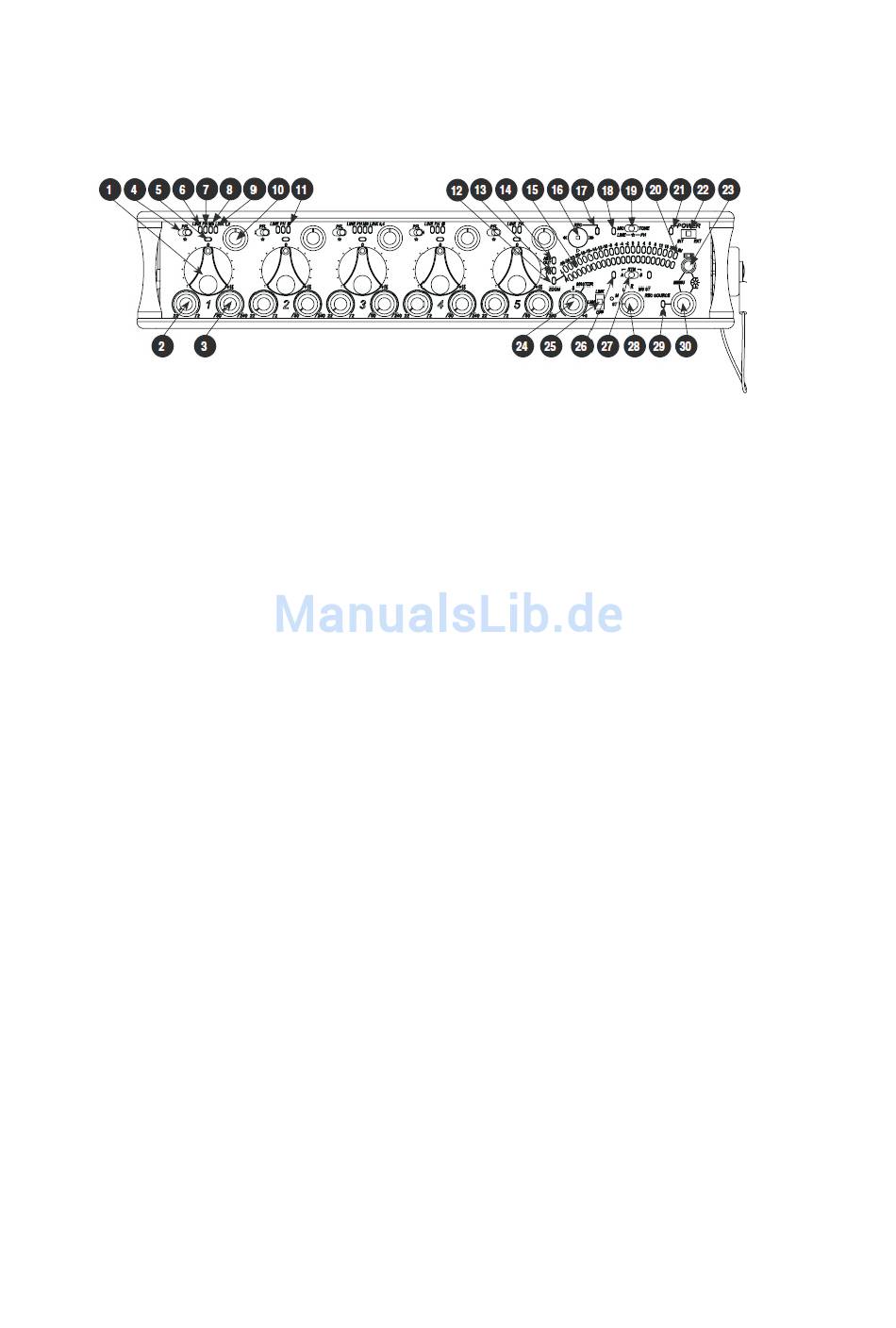

Bedienelemente und Anzeigen auf der Frontplatte

Alle Einstellungen des 552 werden über die Frontplatte vorgenommen. Dadurch ist die Bedienung des Geräts
ohne Einschränkungen auch in einer Tasche möglich.
1) Kanalfader
Hauptelement zur Einstellung des Pegels jedes einzelnen
Kanals im Betrieb. Einstellbereich: „Aus" bis +15 dB. Die
Normalstellung befindet sich in der Mitte (0 dB).
2) Gain-Regler
Grobe Einstellung der Eingangsverstärkung. Dient zur
groben Einstellung der Eingangsempfindlichkeit. Die Fein-
regelung erfolgt mit dem Kanalfader. Der Einstellbereich
geht von +22 bis +72 dB.
Siehe „Einrichten der Eingänge und Bedienung".
3) Regler des Hochpassfilters
Zur Einstellung der Eckfrequenz (-3 dB) des Hochpassfilters.
Am linken Anschlag (rastend) ist das Hochpassfilter ausge-
schaltet. Einstellbereich: 80-240 Hz, 12dB/Oktave bis
6 dB/Oktave.
Siehe „Einrichten der Eingänge und Bedienung".
4) Vorhören/Solo-Schalter (PFL/Input Solo)
Vorhören. Sendet das Signal des Eingangs vor dem Kanal-
fader zum Kopfhörer zum Vorhören, zur Störungssuche
sowie zur Einstellung der Verstärkung. Dieser Schalter hat
keine Auswirkungen auf das Signal am Summenausgang.
Drücken Sie den Schalter nach links, um die Vorhörfunktion
zu aktivieren. Erneutes Drücken beendet das Vorhören. Um
die Funktion nur kurz zu aktivieren, drücken Sie den
Schalter eine Sekunde oder länger nach links. Solange die
Vorhörfunktion eines Eingangs aktiv ist, blinkt die Status-LED
dieses Eingangs. Der Vorhörschalter dient außerdem dazu,
bestimmte Einstellungen bei den Eingängen vorzunehmen.
Siehe „Einrichten der Eingänge und Bedienung".
5) LED zur Eingangssignalkontrolle
Zeigt Signalaktivität am Eingang an. Die LED leuchtet
in verschiedenen Farben und Helligkeiten, um Aktivität
und Signalpegel anzuzeigen. Grün = Signal liegt an (vor
Kanalfader), gelb = Begrenzereinsatz (vor und hinter
Kanalfader), rot = Übersteuerung/Clipping (vor und hinter
Kanalfader).
Siehe „Aussteuerungsanzeige".
6) LED Mic/Line
Wenn diese LED leuchtet, ist dieser Eingang auf
Leitungspegel geschaltet. Zur Umschaltung zwischen
Mikrofon- und Leitungsempfindlichkeit halten Sie den
Vorhörschalter (PFL) des entsprechenden Eingangs
gedrückt und drücken den Schalter SLATE MIC/TONE
in Richtung „Slate".
7) LED PH/Phantom
Diese LED leuchtet, wenn am zugehörigen Eingang die
Phantomspeisung aktiviert ist. Um die Phantomspeisung
ein- bzw. auszuschalten, halten Sie den Vorhörschalter
(PFL) des entsprechenden Eingangs gedrückt und drücken
den Schalter SLATE MIC/TONE in Richtung „Tone". Die
Spannung der Phantomspeisung ist im Setup-Menü
zwischen 12 und 48 V umschaltbar (Werkseinstellung: 48 V).
Die eingestellte Spannung liegt nach der Umschaltung an
allen Eingängen an, bei denen die LED PH leuchtet.
8) LED MS
Leuchtet blau, wenn Eingänge als MS-Kanalpaar definiert
sind. Die Konfiguration dieser MS-Kanalpaare erfolgt im
Setup-Menü.
Siehe „Definition von Kanalpaaren".
