Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betra-
gen.
Vor Anschluss des Gerätes an das Stromnetz sind die Informationen auf Typenschild
und Schaltplan durchzulesen.

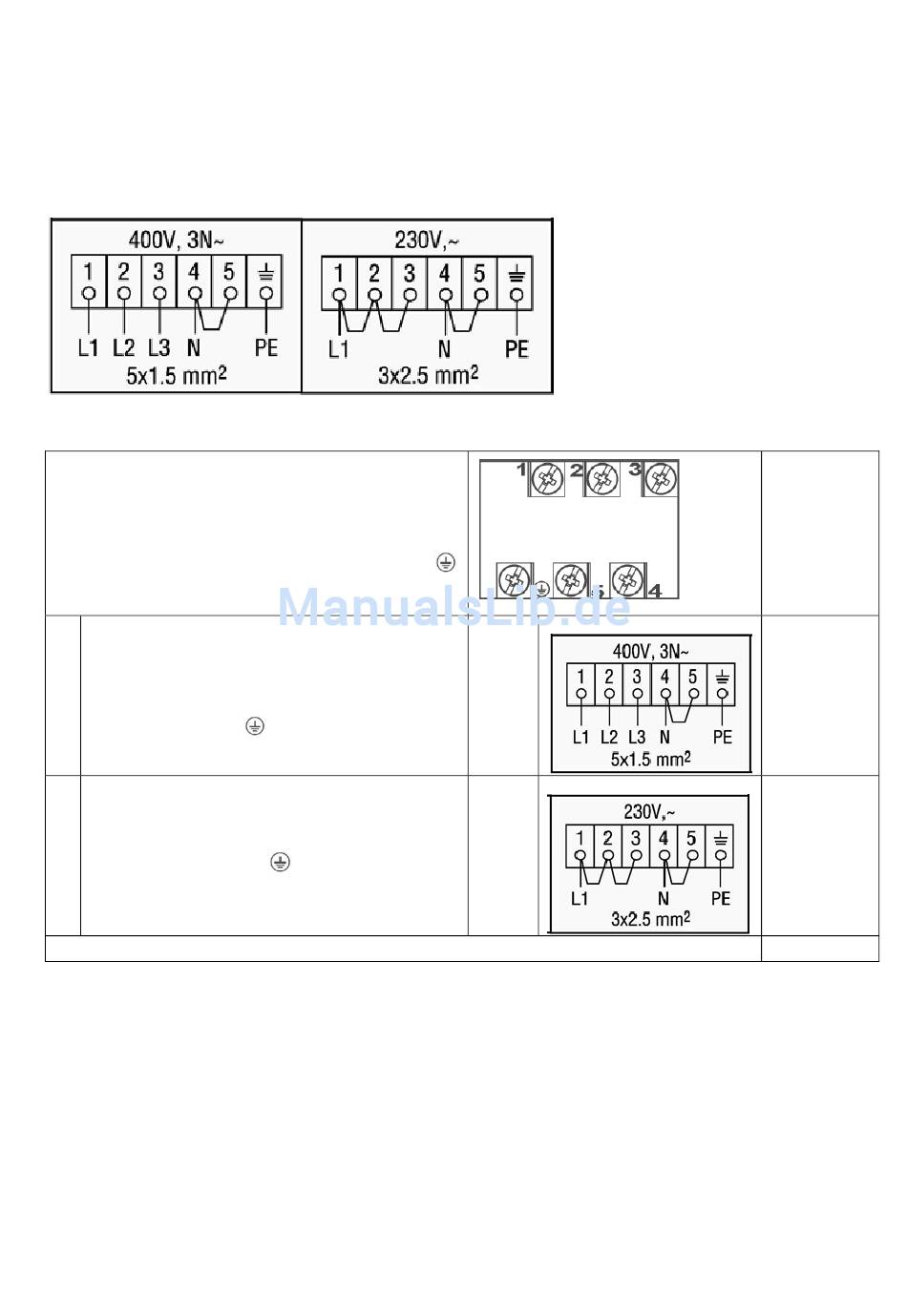

Anschluss-Schaltplan
Anschluss-Schema
Schema möglicher Anschlüsse
ACHTUNG
Spannung der Heizelemente 230 V.
Im Falle jedes der Anschlüsse muss der
Schutz-leiter vom Netz mit der Klemme
PE verbunden werden.
Bei 400/230V Netz Dreiphasenan-
schluss mit Betriebsnull. Brücken ver-
binden die Klemmen 4-5. Phasenrei-
henfolge nach 1-2-3. Null auf 4-5,
Schutzleiter auf
Empfohlener Anschluss
Bei 230V Netz Einphasenanschluss
mit Betriebsnull. Brücken verbinden
die Klemmen 1-2-3 sowie Klemmen 4-
5, Schutzleiter auf
Dringend abgeraten!
L1=R
L2=S
L3=T N=neutrale Leitung
EH10.6.1
.
Version E1.1 DE 02/2015
3/N~
1/N~
PE=Schutzleiter
Art der
An-
schluss-
leitung
H05VV-
F5G1,5
H05VV-
F3G2,5
Seite 14 von 36
