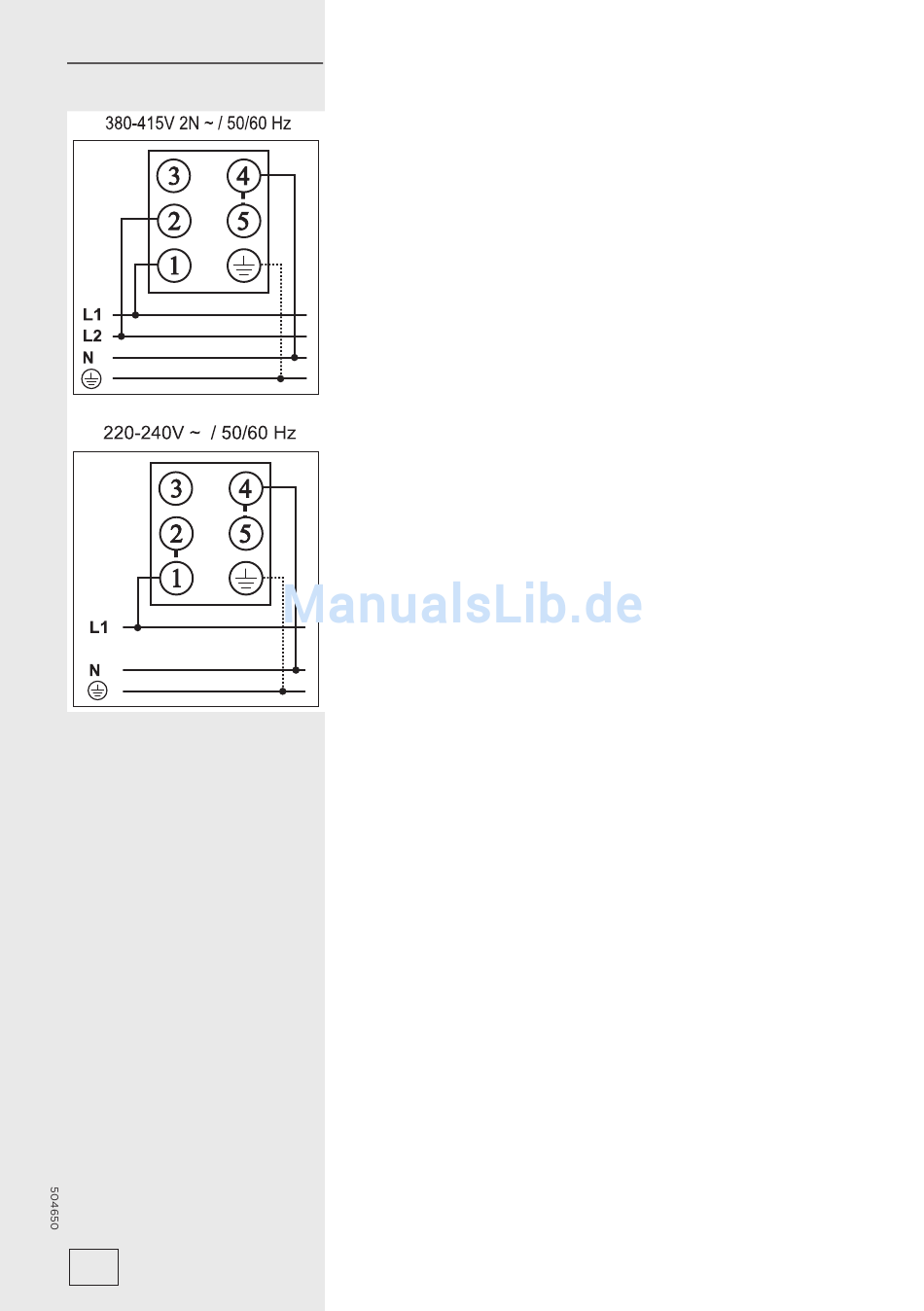

Anschluss-Schema:
24
Das Gerät ist zum Anschluss an zweiphasigen Strom
konzipiert; es kann aber auch an einphasigen Strom
angeschlossen werden.
• Zweiphasiger Anschluss
Setzen Sie die Brücken zwischen den Anschlüssen 4
und 5 ein.
• Einphasiger Anschluss
Setzen Sie die Brücken zwischen den Anschlüssen 4
und 5 sowie 1 und 2 ein.
Hinweis: Der Anschluss 3 ist frei.
Zum Anschluss können folgende Kabel verwendet
werden:
• mit Gummi isolierte Anschlusskabel vom Typ H05 RR-F
4 x1,5 mit gelb-grünem Schutzleiter,
• mit PVC isolierte Anschlusskabel vom Typ H05 VV-F
4x1,5 mit gelb-grünem Schutzleiter oder andere
gleichwertige oder bessere Kabel.
