- Seite 1 GEBRAUCHS-, AUFSTELLUNGS- UND ANSCHLUSSANWEISUNG GLASKERAMIK-EINBAU-INDUKTIONSKOCHFELD...
-
Seite 2: Glaskeramik-Einbau-Induktionskochfeld Kochfeld
GLASKERAMIK-EINBAU-INDUKTIONSKOCHFELD KOCHFELD Sehr geehrte Kundin, Das Glaskeramik-Einbau-Induktionskochfeld ist zur sehr geehrter Kunde! Verwendung im Haushalt bestimmt. Zum Verpacken unserer Produkte werden umweltfreundliche Materiale verwendet, die ohne Gefahr für die Umwelt wiederverarbeitet (recycelt), entsorgt oder vernichtet werden können. Hierzu sind die Verpackungsmateriale entsprechend gekennzeichnet. -
Seite 3: Inhaltsverzeichnis
INHALTVERZEICHNIS WICHTIG - VOR DEM GEBRAUCH DES ..............4 GERÄTS LESEN ........................ 4 Sicherheitshinweise ........................4 Hinweise .............................5 GLASKERAMIK-KOCHFELD ..................6 Bedienung des Kochfeldes ....................... 7 Funktionsprinzip des Induktionskochfeldes ..............7 Funktionsprinzip des Induktionskochfeldes ..............7 Zum Kochen auf dem Induktionskochfeld geeignetes Kochgeschirr....8 Kochstufen............................9 Tipps zum Energiesparen ...................... -
Seite 4: Wichtig - Vor Dem Gebrauch Des
WICHTIG - VOR DEM GEBRAUCH DES GERÄTS LESEN Sicherheitshinweise • Dieses Gerät dürfen Kinder, älter als 8 Jahre, wie auch Personen mit verminderten körperlichen, sensorischen und geistigen Fähigkeiten oder mangelhaften Erfahrungen und Wissen bedienen, jedoch nur, wenn Sie das Gerät unter entsprechender Aufsicht bedienen oder entsprechende Hinweise über den sicheren Gebrauch des Geräts erhalten haben und wenn Sie über die mit dem Gebrauch des... -
Seite 5: Hinweise
• Legen Sie auf das Induktionskochzone keine Gegenstände wie z.B. Messer, Gabeln, Löff el und Deckel, da sich diese stark erwärmen können. • Verwenden Sie zum Reinigen des Geräts keine Wasserdampf-Reinigungsgeräte oder Hochdruckreiniger, da dies einen Stromschlagen verursachen kann. • Das Gerät ist nicht zur Steuerung durch externe Timer oder spezielle Steuerungssysteme geeignet. -
Seite 6: Glaskeramik-Kochfeld

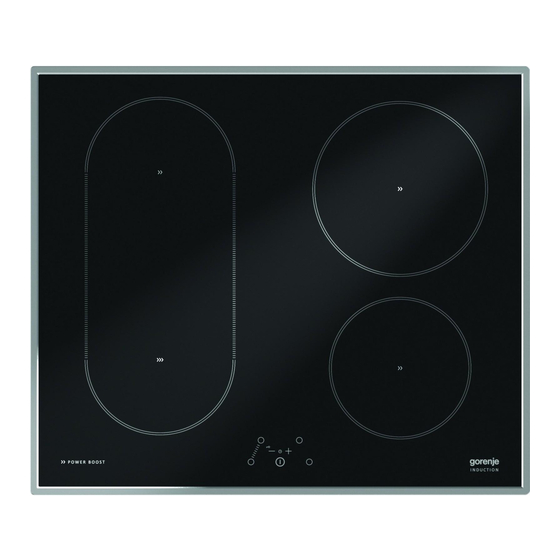

GLASKERAMIK-KOCHFELD 1. Induktionskochzone hinten links 2. Induktionskochzone hinten rechts 3. Induktionskochzone vorne links 4. Induktionskochzone vorne rechts 5. Bedienmodul des Induktionskochfeldes 6. Kochzone mit Brückeheizkörper... -
Seite 7: Bedienung Des Kochfeldes
Bedienung des Kochfeldes A Sensortaste zum Ein-/Ausschalten der Kochzone B Leistungsstufen- bzw. Restwärmeanzeigen B1 Dezimalpunkt – zeigt eine aktive Zeitfunktion an C Sensortasten zur Auswahl der Kochzonen E Sensor (-) und (+) H Anzeige der Zeitschaltuhr Funktionsprinzip des Funktionsprinzip des •... -
Seite 8: Zum Kochen Auf Dem Induktionskochfeld Geeignetes Kochgeschirr
Zum Kochen auf dem • Das Induktionskochfeld funktioniert einwandfrei, wenn Sie Induktionskochfeld zum Kochen geeignetes Kochgeschirr verwenden. geeignetes • Während des Kochvorgangs den Kochtopf immer in die Kochgeschirr Mitte der Kochzone stellen. • Geeignet ist Kochgeschirr, welches eine Induktion ermöglicht, z.B. Kochgeschirr aus Stahl, emailliertes Kochgeschirr aus Stahl oder Kochgeschirr aus Stahllegierung. -
Seite 9: Kochstufen
Elektronische Topferkennung Einer der Vorzüge des Induktionskochfeldes ist auch die elektronische Topferkennung. Auch wenn auf der Kochzone kein Kochtopf liegt bzw. ein Kochtopf mit einem kleineren Durchmesser aufgestellt ist, gibt es keine Energieverluste. Wenn der Kochtopf viel kleiner ist als die Kochzone, kann es geschehen, dass die Topferkennung den Kochtopf nicht erkennt. -
Seite 10: Tipps Zum Energiesparen
Heizstufe Zweck Stellung AUS, Nutzung der Restwärme Warmhalten von Speisen, langsames Garen kleinerer Mengen von 1 - 2 Speisen (niedrigste Leistungsstufe) Langsames Garen (Fortkochen nach dem Ankochen) Langsames Garen (Fortkochen) größerer Mengen von Speisen, Braten 4 - 5 größerer Fleischstücke Braten (Anbraten) 7 - 8 Braten... -
Seite 11: Bedienung Der Kochzonen
BEDIENUNG DER KOCHZONEN • Nach dem Anschluss des Glaskeramik-Kochfeldes leuchten für einen Augenblick alle Anzeigen auf. Das Kochfeld ist nun betriebsbereit. • Das Kochfeld ist mit elektronischen Sensortasten ausgestattet, welche sich aktivieren, wenn Sie die markierten Stellen mindestens 1 Sekunde lang mit dem Finger berühren. -
Seite 12: Abschalten Der Kochzonen
Abschalten der • Wählen Sie zuerst die Kochzone aus, die Sie ausschalten Kochzonen möchten. • Stellen Sie die Leistungsstufe durch Berühren der Sensortaste »-« (E) auf »0«. Wenn alle Kochzonen auf die Leistungsstufe »0« eingestellt sind, schaltet sich das Kochfeld nach 20 Sekunden automatisch aus. Kochzone ausschalten •... -
Seite 13: Restwärmeanzeige
Restwärmeanzeige Die Glaskeramikplatte ist mit einer Restwärmeanzeige »H« ausgestattet. Die Glaskeramik-Kochzone wird nämlich nicht direkt erwärmt, sondern nur über die Rückwärme, welche vom Kochtopf abgegeben wird. Solange nach dem Abschalten der Kochzone das Symbol »H« leuchtet, können Sie die Restwärme zum Warmhalten oder Abtauen von Speisen benutzen. -
Seite 14: Sicherheits-Abschaltvorrichtung
Sicherheits- Sicherheitsabschaltung Abschaltvorrichtung Stunden vor der Eingestellte Kochstufe Sicherheitsabschaltung Die maximale Betriebsdauer jeder Kochzone ist begrenzt, Sie können diese aus der oberen Tabelle entnehmen. Wenn die Kochzone durch die Sicherheitsabschaltung abgeschaltet wird, leuchtet auf der Anzeige das Symbol »0« oder »H«, falls noch Restwärme vorhanden ist. Beispiel: Stellen Sie die Kochzone auf die Kochstufe 6 und lassen Sie sie über einen längeren Zeitraum in Betrieb. -
Seite 15: Zeitfunkiton (Timer)
Zeitfunkiton • Sie können die Zeitfunktion durch gleichzeitiges (Timer) Berühren der Sensortasten »-« und »+« (E) auswählen. Die Einstellung der Zeitfunktion wird auf den beiden oberen Displays (H) angezeigt, während die beiden unteren Displays ausgeschaltet sind. • Die Zeiteinstellung wird nur 10 Sekunden lang angezeigt, darauf schaltet sie sich auf die Anzeige der Kochstufe Sie können eine von zwei Betriebsarten auswählen: a) Timer –... -
Seite 16: Kochzone Mit Brückeheizkörper (Nur Bei Einigen Modellen)
(Wählen Sie mit mehrfachem gleichzeitigen Drücken der Sensortasten »-« und »+« (E) unter den aktiven Einstellungen aus). Kochzone mit • Bei bestimmten Modellen können Sie die beiden linken Brückeheizkörper (nur Kochzonen zu einer großen Kochzone kombinieren. bei einigen Modellen) Dadurch können Sie auf die vergrößerte Kochzone einen ovalen Bräter oder eine Grillplatte stellen. - Seite 17 Fehler, mögliche Ursachen, Beseitigung des Fehlers • Ununterbrochenes akustisches Signal und blinkendes Symbol Er03, - Flüssigkeit oder Gegenstand auf der Sensortaste. Wischen Sie die Sensorenoberfl äche trocken bzw. entfernen Sie den Gegenstand von der Sensoroberfl äche. • Blinkende Anzeige E/2 - Überhitzung der Kochzone.
-
Seite 18: Reinigung Und Pflege Von Glaskeramik
REINIGUNG UND PFLEGE VON GLASKERAMIK- OBERFLÄCHEN Reinigen Reinigen Sie die Glaskeramik-Oberfl äche nach jedem Gebrauch; bei jedem Gebrauch brennt sich nämlich auch die kleinste Verunreinigung in die heiße Oberfl äche ein. Benutzen Sie zur regelmäßigen Pfl ege der Glaskeramikoberfl äche spezielle Pfl... - Seite 19 Halten Sie den Schaber im Winkel von 45° bis 60° zur Glaskeramikplatte. Gleiten Sie mit sanftem Druck über die Glaskeramikplatte und die Signatur, um den Schmutz zu entfernen. Achten Sie darauf, dass der Kunststoff griff des Schabers nicht mit der heißen Kochzone in Berührung kommt.
-
Seite 20: Einbau Des Kochfeldes
Geräusche und Ursache Abhilfe Töne Vibrationen und Dieses Geräusch entsteht bei Das Geräusch entsteht durch Geknister des Kochtöpfen, die aus mehreren Vibrationen der Schichten Kochtopfes Schichten hergestellt sind. der verschiedenen Materialien des Kochtopfbodens. Dieses Geräusch hängt vom Kochtopf ab. Es kann in Abhängigkeit von der Menge und Art der Speise, die gekocht wird, variieren. -
Seite 21: Montage Der Schaumdichtung
Montage der Vor dem Einbau des Geräts in eine Küchenplatte muss schaumdichtung auf die Unterseite des Glaskeramik-Kochfeldes eine Schaumdichtung geklebt werden, welche dem Gerät beigelegt ist (siehe Abb.). Der Einbau des Geräts ohne Schaumdichtung ist nicht gestattet! Die Dichtung wird folgendermaßen montiert: - Schutzfolie von der Dichtung abziehen, - Dichtung auf die Unterseite der Glaskeramikplatte kleben und zwar 2 bis 3 mm vom Rand entfernt (siehe... -
Seite 22: Einbau
750-755 510-515 min 20 61-65 min 40 488-490 min 600 min 50 708-710 - SIVK7 • Das Einbau-Kochfeld kann in Arbeitsplatten der Dicken 30 bis 50 mm eingebaut werden. • Falls die Arbeitsplatte dicker ist als 40 mm, müssen die Innenkanten der Arbeitsplatte abgefast werden (Abb. -
Seite 23: Lüftungsöff Nungen Des Unteren Küchenelements
Lüftungsöff nungen • Zum störungsfreien Betrieb der Elektronik des des unteren Induktionskochfeldes muss eine genügende Küchenelements Luftzirkulation gewährleistet werden. A Unteres Küchenelement mit Schublade • Auf der Rückseite des Küchenelements muss über die ganze Breite ein Ausschnitt mit einer Mindesthöhe von 140 mm vorhanden sein. - Seite 24 B Unteres Küchenelement mit Backofen • Unter das Kochfeld können mit Kühlventilatoren ausgestattete Backöfen vom Typ EVP4.., EVP2.., eingebaut werden. Vor dem Einbau des Backofens muss im Bereich der Einbauöff nung unbedingt die Rückwand des Küchenelements entfernt werden. Ebenso muss eine mindestens 6 mm große Öff nung an der Vorderseite über die ganze Breite des Elements vorhanden sein.
-
Seite 25: Anschlußplan
Anschlußplan: Das Gerät ist für den Anschluss an zwei Phasen bestimmt, es kann jedoch auch an eine Phase angeschlossen werden. • Anschluss an 2 Phasen Setzen Sie die Brücken zwischen die Anschlüsse 4 und 5 ein. • Anschluss an 1 Phase Setzen Sie die Brücken zwischen die Anschlüsse 4 und 5 und 1 und 2 ein. -
Seite 26: Netzanschluss
NETZANSCHLUSS • Der Anschluß darf nur von einem zugelassenen Elektroinstallateur durchgeführt werden. Die Schutzart der elektrischen Installation muß den gültigen Vorschriff ten entsprechen. • Anschlußklammern sind dann greifbar, wenn Sie den Deckel der Anschlußdose öff nen. • Vor dem Anschluß ist es zu prüfen, ob die auf dem Typenschild angegebene Spannung mit der vorhandenen Netzspannung übereinstimmt. - Seite 27 Einphasiger Anschluss mit Begrenzung der maximalen Leistung (nur beim Modell mit vier Kochzonen ohne Kombi-Kochzone) • Wenn die Sicherung in Ihrem Haushalt keinen Stromstärke 32 A ermöglicht, können sie im Gerät die Funktion der Begrenzung der Gesamtleistung aktivieren, sodass die Stromstärke 16 A nicht überschreitet. •...
-
Seite 28: Technische Daten
B Codenummer C Modell D Typ E Warenzeichen F Technische Daten G Zeichen für Konformität ÄNDERUNGEN, WELCHE DIE FUNKTION DES GERÄTES NICHT BEEINFLUSSEN, BLEIBEN VORBEHALTEN. Die Gebrauchsanleitung für das Gerät fi nden Sie auch auf unserer Internetseite: http://www.gorenje.com. de (10-18)
