USV MKD 2000/3000 XL
8.1 Anschluss der USV
Die Modelle der Serie MKD sind mit Steckanschlüssen ausgerüstet. Hierbei
sind das Anschlussschema (Abb. ) sowie die nachfolgenden Informationen zu
beachten:

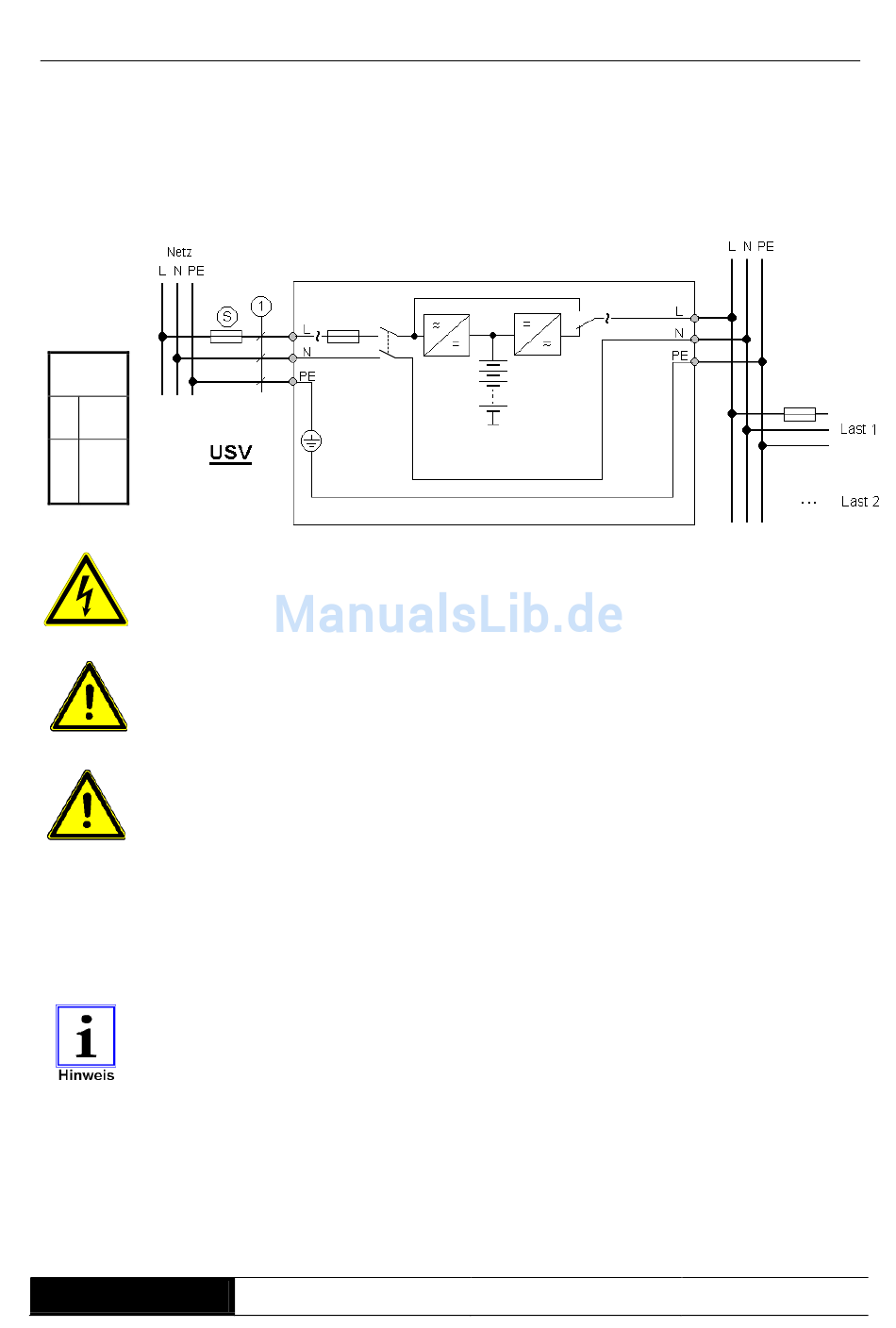

Abb. 5:
Anschluss
der USV
MKD
S: 16 A
1:
1,5
mm²
Achtung !
Die USV- Anlage umfasst Bauteile mit hoher Spannung und Stromstärke eine
unsachgemäße Handhabung kann daher zu Elektrounfällen mit u. U. tödlichem
Ausgang bzw. Sachschäden führen.
Der Schutzleiter ist unbedingt anzuschließen! Ist dies nicht der Fall, sind die
Verbraucher nicht geerdet.
Bei Generatorbetrieb muss der Anschluss der USV polrichtig erfolgen.
Achtung !
Das in Abbildung 5 angegebene Anschlussschema hat nur dann seine Gültigkeit,
wenn:
o
der Schleifenwiderstand bis zum letzten Verbraucher eingehalten wird;
o
die Erdung der Verbraucher sicher gewährleistet ist;
o
oder die Verbraucher separat gegen Über- und Fehlerstrom abgesichert, und
zusätzlich geerdet sind;
Befindet sich die USV- Anlage innerhalb eines NOT-AUS Kreises ist zu beachten,
dass im Falle einer Betätigung der USV- Ausgang nicht stromlos wird. Die
Verbraucher werden für die Dauer der Stützzeit weiterhin versorgt.
Serie MKD XL
Handbuch
Seite 23 von 44
