Effekta MKD 2000 XL Handbuch Seite 18

USV MKD 2000/3000 XL
Gefahr !
Alle an der Rückwand befindlichen Steckverbindungen (Ausnahmen: RS232-
Interface) sind im angeschlossenen Zustand auf Netzpotential.
Auch im abgekoppelten Zustand können durch geräteintern geladene
Kapazitäten gefährlich hohe Spannungen an den Steckverbindungen anliegen.
Sowie die Netzeingangsspannung anliegt, ist automatisch die Ladeeinheit
aktiv. D. h. die interne Akkubank wird bereits geladen, ohne dass die USV
gestartet wurde.

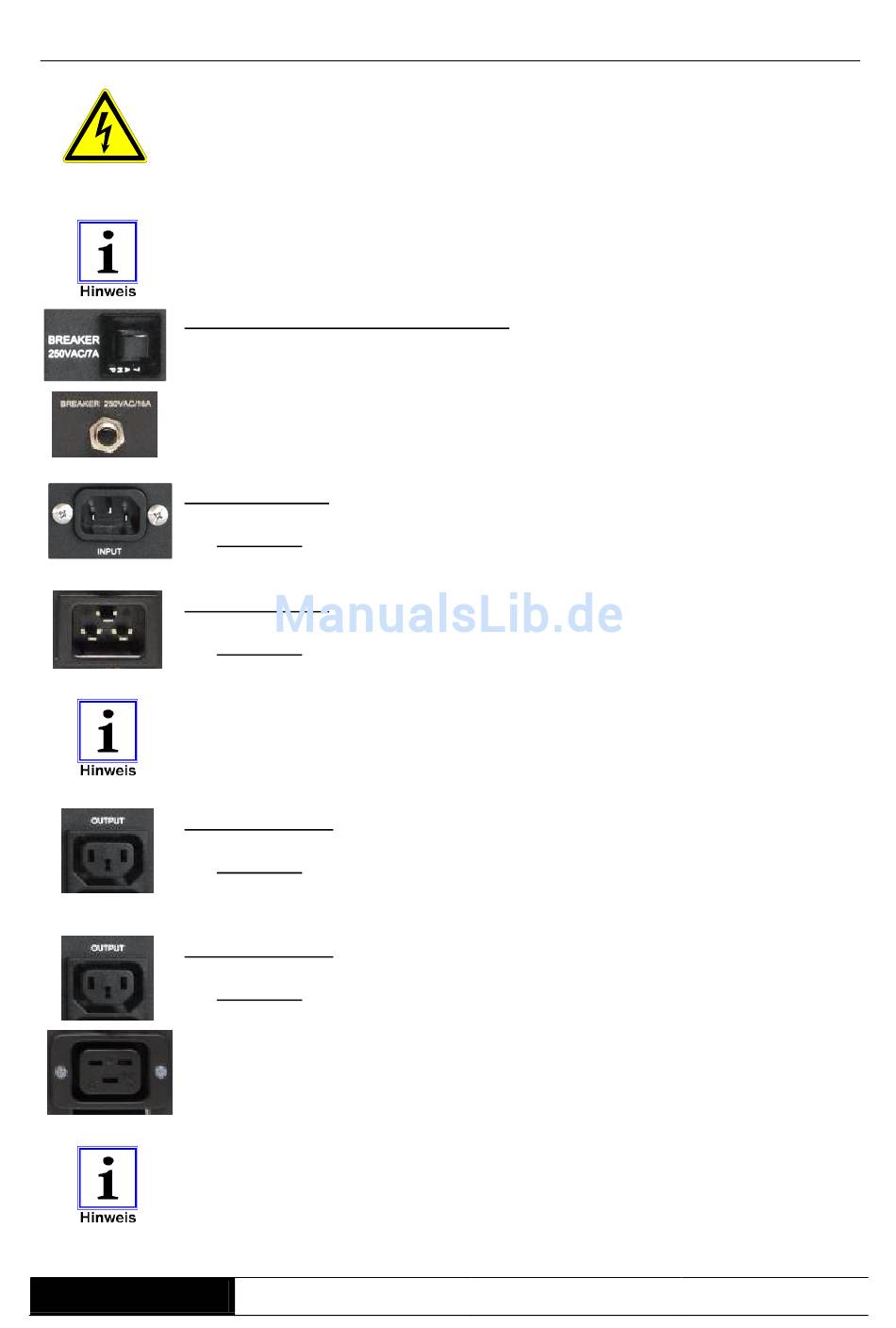

a) Sicherungsautomat Netz-Eingang:
b) Netz- Eingang
b) Netz- Eingang
Der Schutzleiter ist unbedingt anzuschließen!
Bitte beachten Sie immer die angegebene Eingangsspannung auf dem
Identifikations-Label, bzw. in den technischen Daten dieses Handbuchs.
c) USV- Ausgang
c) USV- Ausgang
Der Schutzleiter ist unbedingt anzuschließen!
Bitte beachten Sie immer die max. mögliche Ausgangsleistung des Gerätes,
welche auf dem Identifikations-Label, bzw. in den technischen Daten dieses
Handbuchs angegeben ist.
Serie MKD XL
Bei hohen Überströmen oder einem Gerätedefekt (z. B. interner
Kurzschluss) schaltet der Sicherungsautomat ab, das Gerät ist damit sofort
vom angeschlossenem Netz abgekoppelt.
IEC Kaltgerätestecker 10A
MKD2000 Netzanschluss über beiliegendes Anschlusskabel mit
Schukostecker.
IEC Kaltgerätestecker 16A
MKD3000 Netzanschluss über beiliegendes Anschlusskabel mit
Schukostecker.
6 x IEC Kaltgerätebuchsen 10A
MKD2000
3 x IEC Kaltgerätebuchsen 10A
abgesichert über Gerätesicherung 10A h)
MKD3000
1 x IEC Kaltgerätebuchsen 16A
und
Handbuch
Seite 18 von 44
