USV MKD 2000/3000 XL

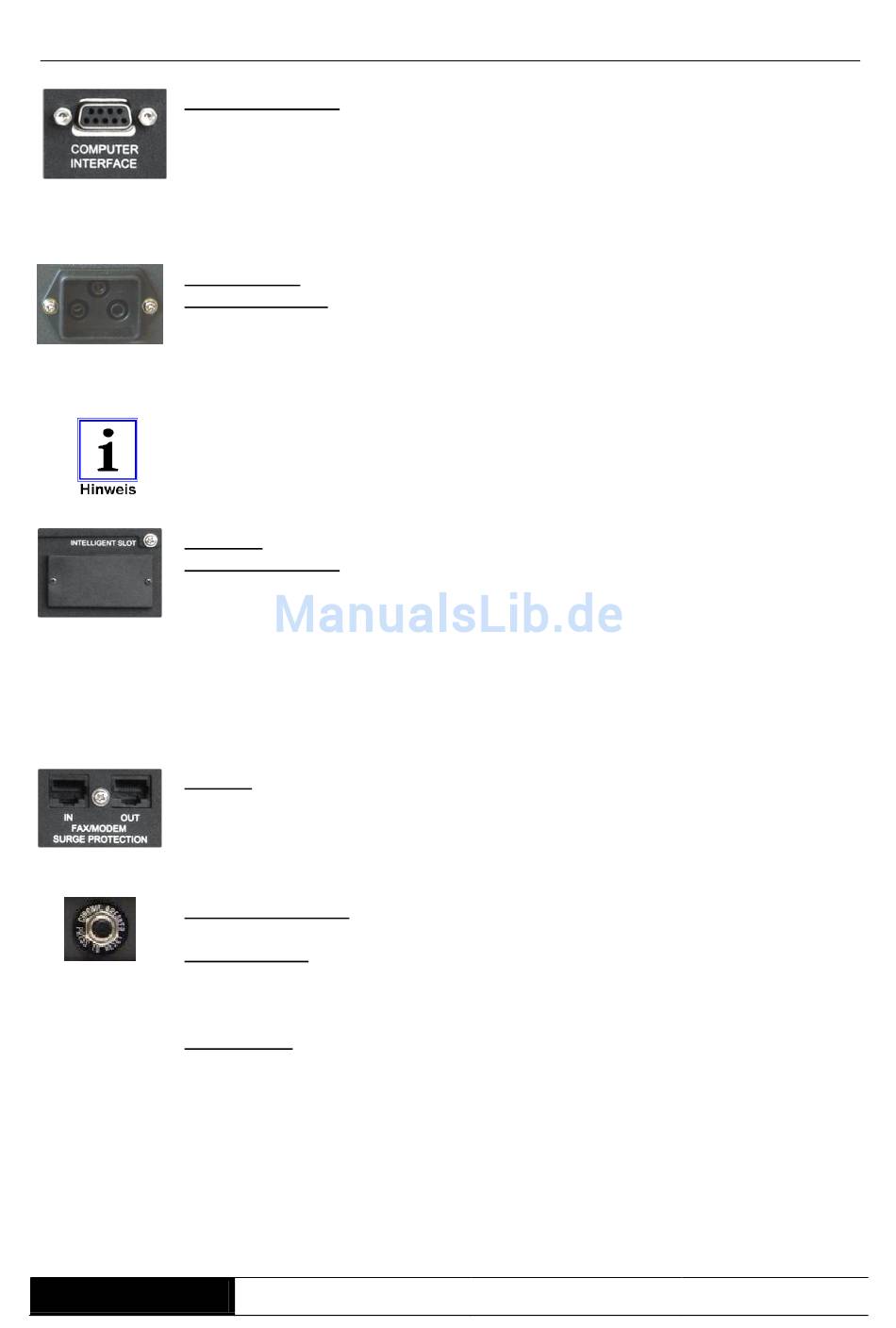

d) Kommunikation
Computer Interface
(Buchse D-Sub 9-
polig)
e) Stecker für
Akkuerweiterung
Vergleichen Sie sicherheitshalber immer, vor dem Anschluss, die
angegebenen Spannungen an der USV wie auch an der Akkubank. Diese
Werte müssen unbedingt übereinstimmen.
f) Slot für
Erweiterungskarte
(INTELIGENT SLOT)
g) RJ45
h) Gerätesicherung
nur MKD3000
Identifikation
Serie MKD XL
Über die serielle Schnittstelle werden alle relevanten
USV- Daten an eine entsprechende Leitzentrale (z. B.
PC) übermittelt. Zudem kann ein definiertes
Ausschaltsignal (shut down) an die USV gesendet
werden. Hierzu stehen entsprechende Softwarepakete
zur Verfügung (siehe Kapitel Software).
Dieser Anschluss dient zur Kopplung der USV mit einer
optional erhältlichen externen Akkubank zur Steigerung
der Überbrückungszeit. Die Verbindung darf nur über das
mitgelieferte Verbindungskabel bei ausgeschalteter USV
hergestellt werden. Weitere Informationen sind dem
Handbuch der externen Akkubank zu entnehmen.
Nach dem abschrauben der Abdeckung auf Rückwand
können verschiedene Erweiterungskarten eingesetzt
werden.
z.B. Optokopplerkarte; Relaiskarte; SNMP-Adapter oder
USB-Schnittstelle.
Sowie eine Erweiterungskarte in diesen Slot eingesetzt
wird, ist die Kommunikationsschnittstelle (d) ohne
Funktion.
Überspannungsschutz für Telefon, Fax oder Modem
Beim USV-Ausgang der MKD3000 sind die
3 x Kaltgerätebuchsen 10A über eine Gerätesicherung
10A abgesichert.
Das Identifikations-Label enthält Angaben über:
# Hersteller
# Gerätemodell und Leistungsklasse
# Geräteeingangswerte
# Geräteausgangswerte
# Artikelnummer
# Seriennummer
# CE- und Barcode- Kennzeichnung
