Danfoss VLT HVAC Drive Kurzanleitung Seite 19

4.3 Benötigte Motordaten
Par. Beschreibung
1-10 Motorauswahl
1-24 Motornennstrom [A]
1-25 Nenndrehzahl [RPM]
1-26 Nennmoment [Nm]
1-30 Widerstand Rs
1-37 Induktivität Ld
1-39 Polpaarzahl
1-40 GegenEMK [V]
Können Sie nicht alle Angaben dem Typenschild entnehmen bzw. können Sie aus den verfügbaren Daten berechnen, benötigen Sie ein Daten-
blatt des Motorherstellers
Einstellung
[1] PM-Vollpol
Gemäß Motortypenschild einstellen
Gemäß Motortypenschild einstellen
Gemäß Motortypenschild einstellen
Alternative: Aus Motorleistung und Drehzahl berechnen
Gemäß Motortypenschild oder aus Motordatenblatt einstellen.

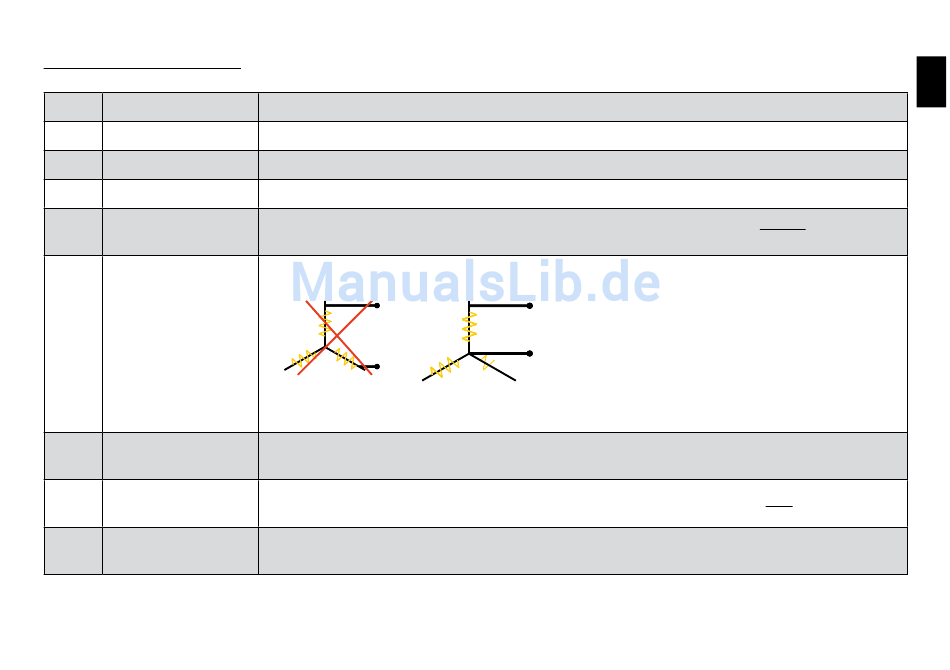

Rs
Ld
Der Umrichter benötigt die Angaben als Strangwerte. Ist der Phase/Phase-Wert bekannt muss dieser Wert
durch 2 geteilt werden.
Gemäß Motortypenschild oder aus Motordatenblatt einstellen. Der Umrichter benötigt die Angaben als
Strangwerte. Ist der Phase/Phase-Wert bekannt muss dieser Wert durch 2 geteilt werden.
Gemäß Motortypenschild einstellen
Alternative: Aus Frequenz und Drehzahl berechnen
Gemäß Motortypenschild einstellen. Der Umrichter benötigt die Angabe als Phase/Phase-Wert (RMS) bei
1000 UPM. Angaben bei Nenndrehzahl müssen auf 1000UPM umgerechnet werden.
Rs
Ld
P · 9550
M=
n
f · 60
p=
n
4
