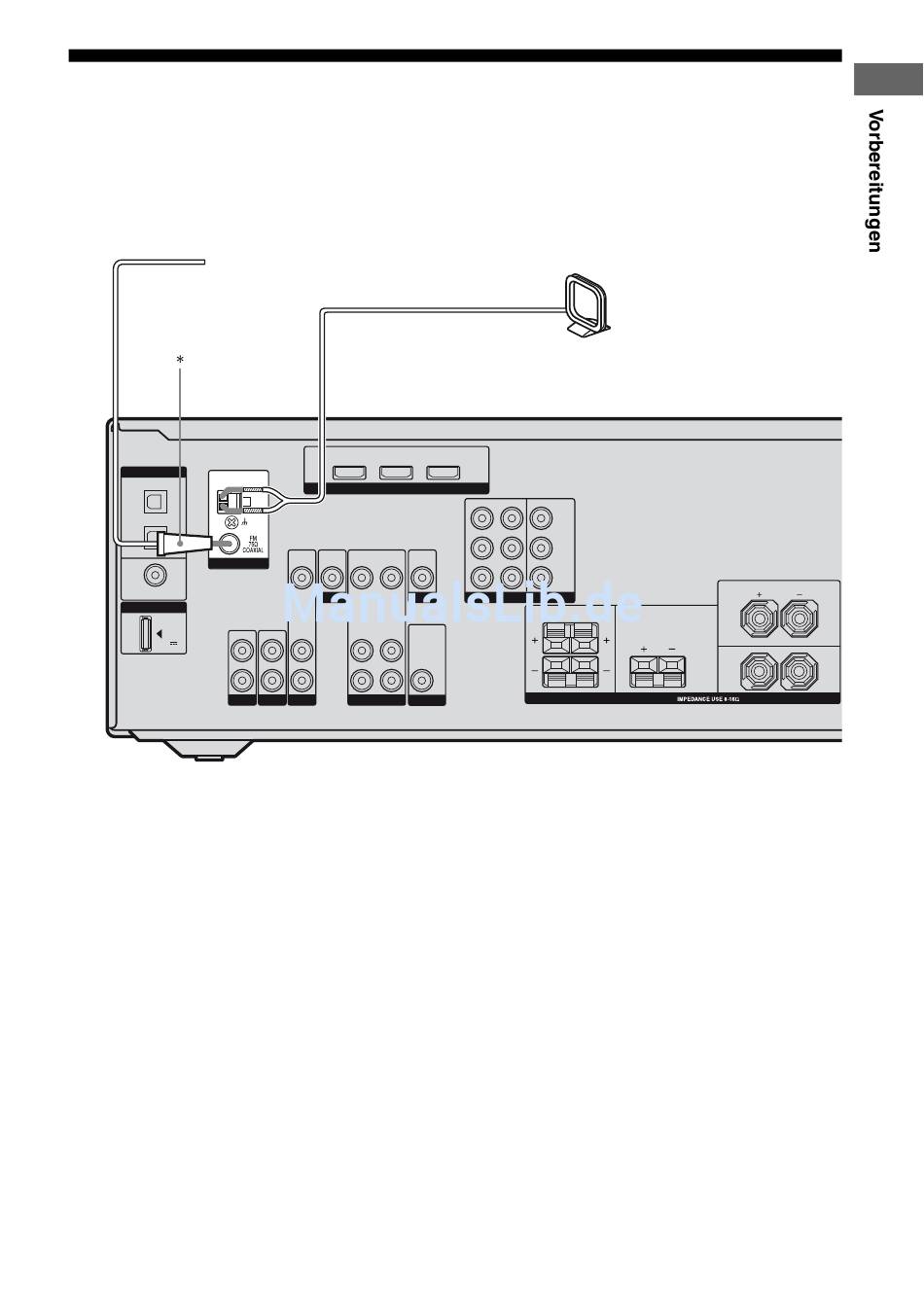

4: Anschließen der Antennen
Schließen Sie die mitgelieferte AM-
Ringantenne und die UKW-Wurfantenne an.
Lösen Sie unbedingt das Netzkabel, bevor Sie
die Antennen anschließen.
UKW-Wurfantenne (mitgeliefert)
DIGITAL
OPTICAL
BD
IN
SAT
IN
ANTENNA
DVD
IN
COAXIAL
DMPORT
IN
DC5V
0.7A MAX
L
R
SA-CD/CD
* Die Form des Anschlusses hängt vom Gebietscode
des Receivers ab.
Hinweise
• Um Interferenzen zu vermeiden, halten Sie die
AM-Ringantenne vom Receiver und anderen
Komponenten fern.
• Breiten Sie die UKW-Wurfantenne unbedingt ganz
aus.
• Achten Sie darauf, dass die UKW-Wurfantenne
nach dem Anschließen möglichst horizontal
ausgerichtet ist.
