Dynamo
• Die Wirkung des Dynamos kann bei Nässe nachlassen, so dass die
Beleuchtung ausfallen kann. Unfallgefahr!
• Kontrollieren Sie vor jeder Fahrt, ob die Befestigung des Dynamos fest sitzt.
Der Dynamo kann sich sonst während der Fahrt lösen.
GEFAHR
Beschädigungs­ und Unfallgefahr!
• Kontrollieren Sie vor jeder Fahrt ob der Dynamo richtig eingestellt ist, da
sonst der Reifen beschädigt werden kann. Beschädigungs­ und Unfallgefahr!
ACHTUNG
Die Beleuchtungsanlage wird mittels des Einschaltknopfes am Dynamo eingeschaltet. Ziehen
Sie den Dynamo vom Reifen weg, wenn Sie ihn wieder ausschalten wollen.

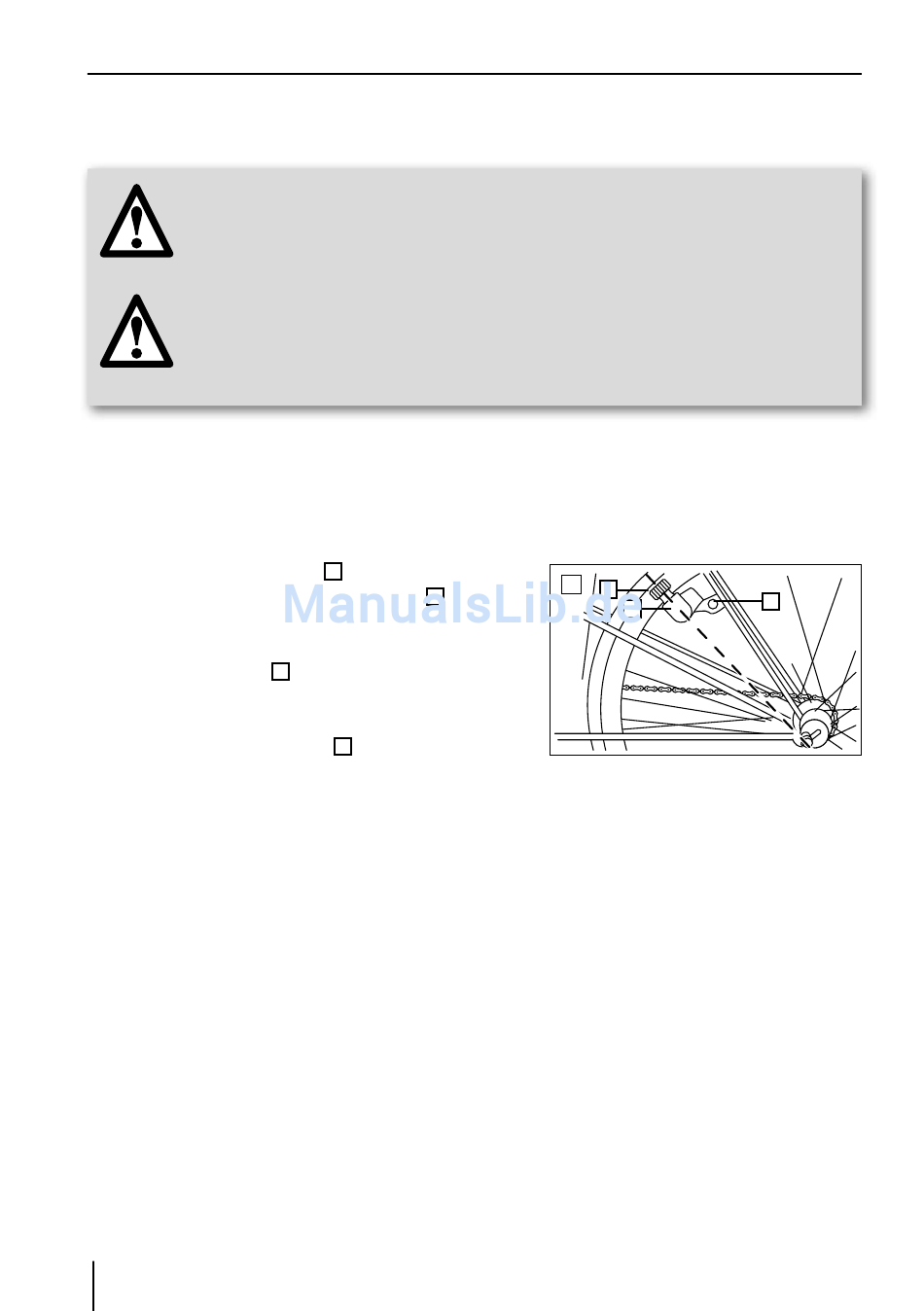

Dynamo einstellen

1. Lösen Sie die Schraube
2. Richten sie die Dynamo-Mittelachse
G) auf die Radachse aus.
3. Stellen Sie die Position des Dynamos so ein,
dass das Reibrad
tetem Dynamo mit der ganzen Breite am Rei-
fen anliegt.
4. Ziehen Sie die Schraube
momentvorgabe wieder fest an (s. Kapitel „Drehmomentvorgabe").
18
(Abb. J).
3
(Abb.
1
(Abb. J) bei eingeschal-
2
(Abb. J) lt. Dreh-
3
J
2
1
Beleuchtung
3
