Bremse

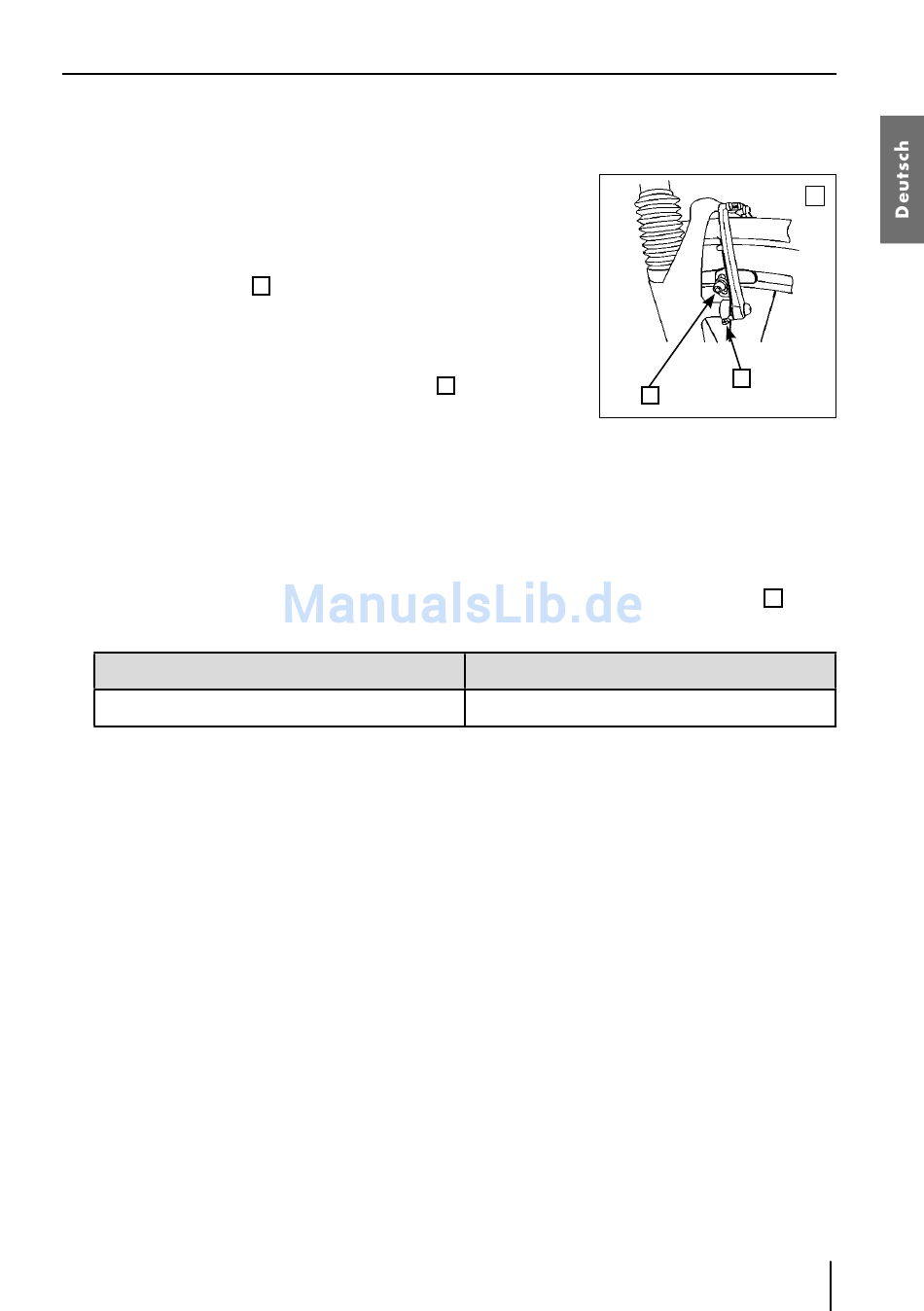

Bremsschuhe einstellen

Die Einstellung der V-Brake-Felgenbremse ist an Vorder- und
Hinterrad gleich. Richten Sie zunächst die Bremsschuhe
parallel zur Felge aus:
1. Lösen Sie (falls noch nicht geschehen) die Schrauben
der Bremsschuhe
Sechskant-Schlüssel.
2. Richten Sie die gelösten Bremsschuhe parallel zur Felge
aus.
3. Ziehen Sie die Bremsschuh-Schrauben
Drehmomentvorgabe wieder fest an (s. Kapitel Dremo-
mentvorgabe).
Passen Sie anschließend den Abstand der Bremsschuhe zur Felge an:
Der Abstand der Bremsschuhe zur Felge sollte auf beiden Seiten ca. 1 mm betragen. Bei
Betätigung des Bremshebels müssen beide Bremsschuhe zeitgleich mit der Felge Kontakt
haben.
1. Stellen Sie den Abstand der Bremsschuhe ein, indem Sie an der Stellschraube
N) drehen:
Abstand zur Felge vergrößern
Abstand zur Felge verringern
2. Stellen Sie anschließend den Bremshebel, wie im Kapitel „Bremshebel" beschrieben, ein.
(Abb. N) mit einem 5-mm-Innen-
1
(Abb. N) lt.
1
im Uhrzeigersinn
gegen Uhrzeigersinn
N
2
1
(Abb.
2
21
