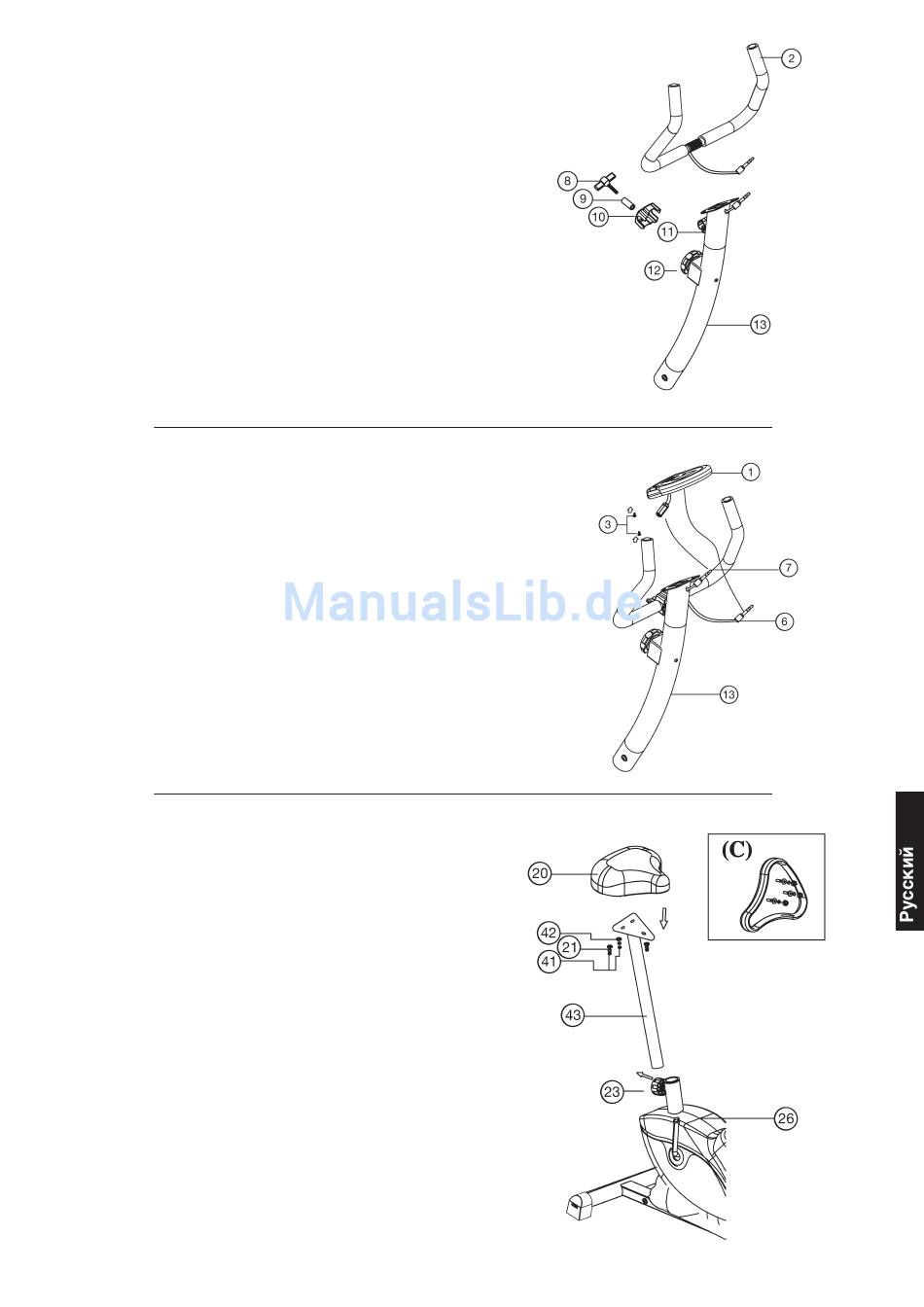

Шаг 3:
Монтаж руля (2) на опорную трубу руля (13).
1. Подведите руль (2) к открытому креплению руля на опорной трубу
руля (13) и закройте его над рулем (2).
2. Вставьте оболочки рукоятки (10) на руль (2).
3. Наденьте подкладную шайбу (9) на грибковый болт (8) и прикрути-те
ими руль (2) к опорной трубе руля (13).
Шаг 4:
Монтаж компьютера (1) на опорную трубу руля (13).
1. Вставьте батарейки (2x Mignon AA 1,5V) в компьютер (1). (Батареи
для компьютера не прилагаются в объеме поставок. Пожалуйста,
займите ее в торговле.)
2. Вставьте штекер компьютерного кабеля (7), выходящий сверху из
опорной трубы руля (13), в соответствующее гнез-до, находящееся
на обратной стороне компьютера (1).
3. Вставьте компьютер (1) сверху на опорную трубу руля (13) с помощью
болтов (3).
4. Вставьте штекер кабеля измерения пульса (6), выходящий из руля,
в соответствующее гнездо на компьютере (1).
Шаг 5:
Монтаж седла (20) на опорной трубке седла (43) иопорной трубки
седла (43) на раме основания (26).
1. Вложите седло сиденьем вниз.
2. Пластину крепления опорной трубки седла (43) наложите на
лежащую сверху заднюю сторону седла. Детали с резьбой на
обратной стороне седла должны выходить через соответствующие
отверстия в крепежной пластине опорнойтрубки седла.
3. Наденьте на детали с резьбой подкладные шайбы (42), пружинной
шайбе (21) закрутите гайки (41) и затяните их.
4. Вставьте опорную трубку седла (43) в предусмотренное зажимное
устройство рамы основания (26), вверните ее до желаемого
положения и закрепите быстродействующего затвором (23).
(Внимание! Для того, чтобы ввернуть быстродействующий затвор
(23) расточка на раме основания (26) и одно из отверстий в опорной
трубке седла (43) должны находиться друг над другом.Также
необходимо следить за тем, чтобы опорная трубка седла (16) не
выходила из рамы основания выше маркированного, максимального
регулировочного положения. Регулировка опорной трубки седла
позднее может быть изменена в любом направлении. Для этого
необходимо ослабить быстродействующий затвор (23), несколько
раз провернув его (но не выворачивать полностью!), убрать с рамы
каппу затвора и передвинуть опорную трубку седла. Для регулировки
нового положения снова ослабьте каппу и передвиньте опорную
трубку седла немного взад-вперед, пока быстродействующий
затвор не зайдет в свою канавку. После этого зафиксируйте новую
регулировку с помощью быстродействующего затвора).
