CYBEX 750R Bedienungsanleitung Seite 29

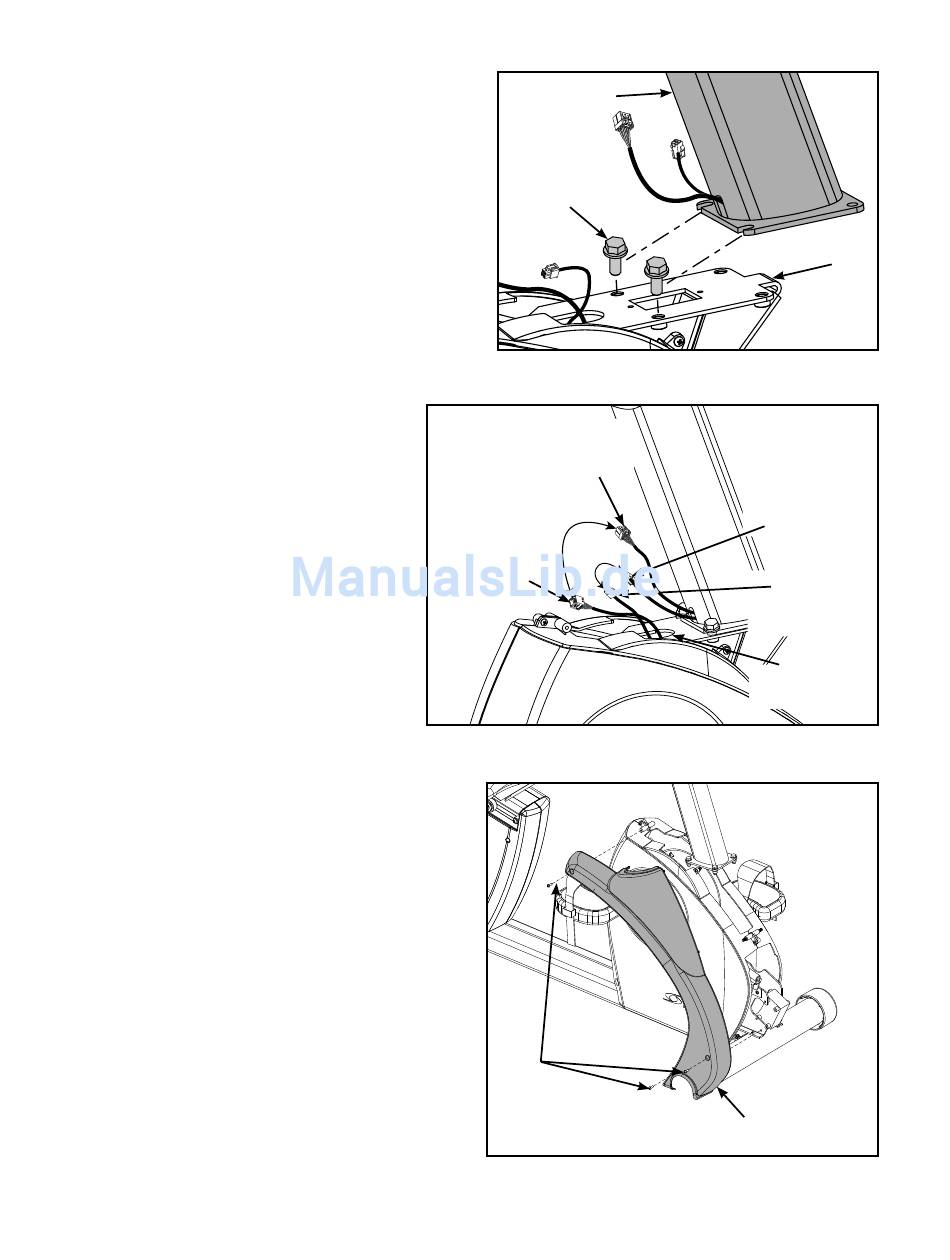

C. Die Konsole (2) in der richtigen Position auf die
zwei 5/16-18 x 0,75" Befestigungsschrauben (11)
am Unterteil (1) schieben. Siehe Abbildung 4.
D. Die beiden anderen 5/16-18 x 0,75" Schrauben
(11) von Hand einschrauben. Siehe Abbildung 3.
E. Die vier 5/16-18 x 0,75" (11) Schrauben mit einem
1/2-Zoll-Steckschlüssel fest anziehen.
HINWEIS: Sicherstellen, dass die Kabelsteckverbinder
hörbar einrasten und fest verbunden sind.
F.
Den oberen Display-Kabel-Steckverbinder an
den unteren Display-Kabel-Steckverbinder
anschließen. Siehe Abbildung 5.
G. Den oberen Herzfrequenz-Steckverbinder an den
unteren Herzfrequenz-Steckverbinder
anschließen. Siehe Abbildung 5.
HINWEIS: Vorsichtig vorgehen, damit die
Kabel während der Montage nicht
eingeklemmt oder beschädigt
werden.
H. Jeden der Steckverbinder in die obere
Öffnung des Rahmens stecken. Siehe
Abbildung 5.
5. Vordere Abdeckungen installieren.
A.
Die rechte vordere Abdeckung (4)
bereitlegen und wie in Abbildung 6
dargestellt an der Vorderseite des
Geräts anbringen.
B.
Die drei Schrauben 8-16 x 0,50"
(13) anbringen und mit einem
Kreuzschlitzschraubendreher festziehen.
Siehe Abbildung 6.
HINWEIS: Die vorderen Abdeckungen werden neben
den zwei Befestigungsschrauben je
Abdeckung auch durch fünf Kunststoffzungen
zusammengehalten. Sicherstellen, dass alle
fünf Kunststoffzungen ordnungsgemäß in
jeder vorderen Abdeckung eingerastet sind.
Siehe Abbildung 7.
Cybex 750C/750R Bedienungsanleitung
Figure 4
Unterer
Display-
Steckverbinder
Abbildung 5
#13
Abbildung 6
#2
#11
Oberer
Display-
Steckverbinder
#1
Oberer
Herzfrequenz-
Steckverbinder
Unterer
Herzfrequenz-
Steckverbinder
Obere Öffnung
im Rahmen
#4
Zusammenbau und Einstellung
Seite 2-11
