D.
Den hinteren Fuß vorsichtig am Aufstellungsort
absenken.
3. Konsole am Unterteil anbringen.
HINWEIS: Bei Installation der A/V-Option die 750C
A/V Montageanweisungen zu Rate ziehen (im
Lieferumfang der A/V-Halterung enthalten).
A.

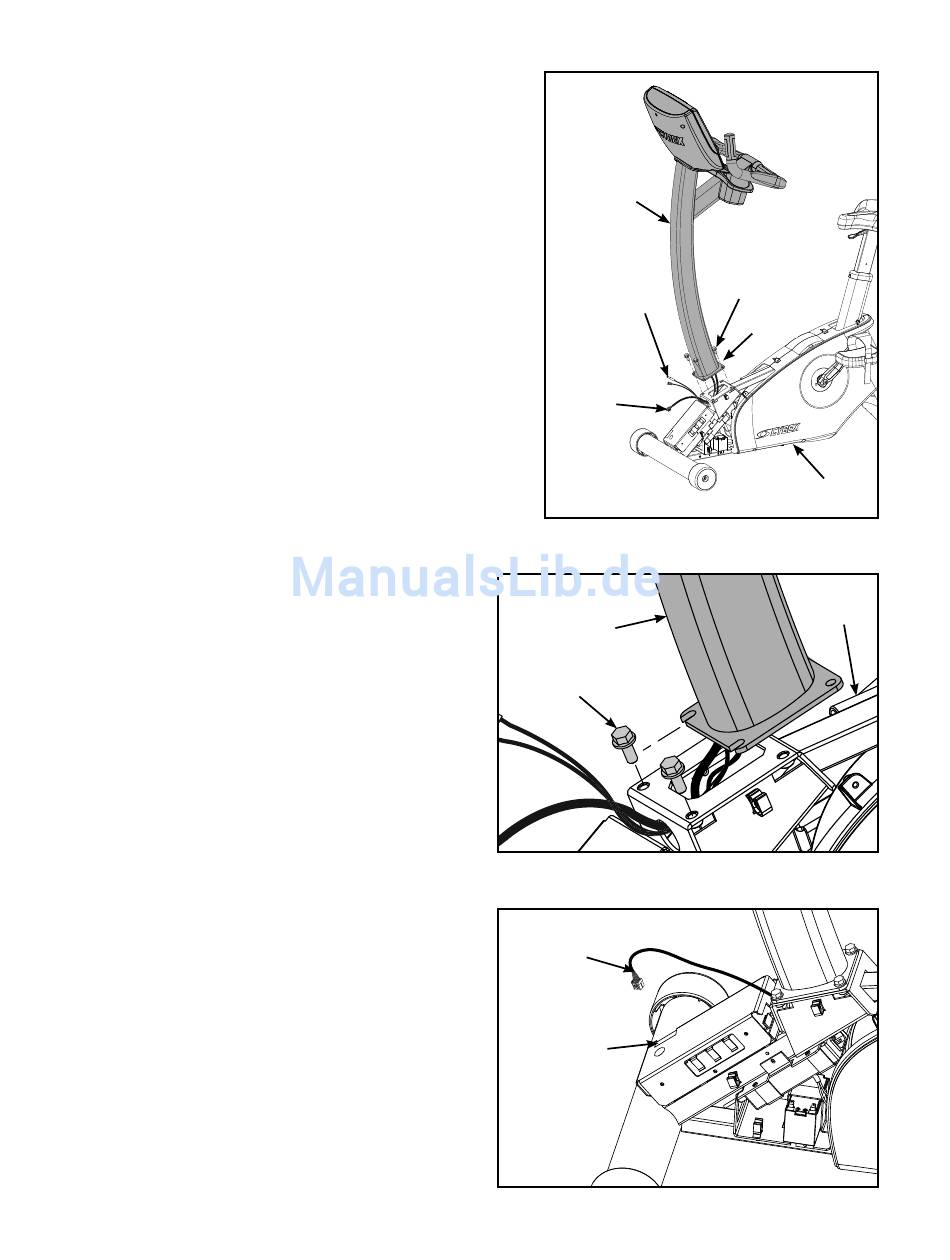

Die Konsole (2) und vier 5/16-18 x 0,75"
Befestigungsschrauben (11) bereitlegen. Siehe
Abbildung 2.
B.
Die beiden 5/16-18 x 0,75" Befestigungsschrauben (11)
von Hand in das Unterteil schrauben. Siehe Abbildung 3.
HINWEIS: Die Konsole (2) muss während der Ausführung der
Schritte 3C bis 3F abgestützt werden.
C.
Das Display-Kabel und das optionale A/V-Kabel wie in
Abbildung 2 dargestellt durch den Rahmen führen.
HINWEIS: Vorsichtig vorgehen, damit die Kabel während der
Montage nicht eingeklemmt oder beschädigt werden.
D.
Die Konsole (2) in der richtigen Position auf die zwei
5/16-18 x 0,75" Befestigungsschrauben (11) am Unterteil
(1) schieben. Siehe Abbildung 3.
E.
Die beiden anderen 5/16-18 x 0,75" Schrauben
(11) von Hand einschrauben. Siehe Abbildung 2.
F.
Die vier 5/16-18 x 0,75" (11) Schrauben mit einem
1/2-Zoll-Steckschlüssel fest anziehen.
G.
Das Display-Kabel an die Display-Kabel-Buchse
der unteren Platine anschließen. Siehe
Abbildung 3.
HINWEIS: Sicherstellen, dass der Steckverbinder
fest angeschlossen ist.
Cybex 750C/750R Bedienungsanleitung
Figure 3
Abbildung 4
#2
Optionales
A/V-Kabel
Display-
Kabel
Abbildung 2
#2
#11
Display-Kabel
Display-Kabel-
Steckverbinder
#11
#12
#1
#1
Zusammenbau und Einstellung
Seite 2-5
