WARNUNG: Beim Anheben schwerer Gegenstände stets entsprechende Hubmethoden verwenden.
2.
Gerät anheben und zum Aufstellungsort transportieren.
A.
Den hinteren Fuß fest ergreifen.
B.
Den hinteren Fuß unter Anwendung geeigneter Hebemethoden so anheben, dass die vorderen
Transporträder auf dem Boden gerollt werden können.
C.
Das Gerät an den Aufstellungsort heben oder rollen.
3.
Rückenlehne installieren.
A.
Die Rückenlehne (5), vier 5/16-18 x 1,50" Schrauben (14) und vier 5/16" Unterlegscheiben (12) bereitlegen.
Siehe Abbildung 2.
B.
Die Rückenlehne (5) ordnungsgemäß positionieren
und die 5/16-18 x 1,50" Befestigungsschrauben (14) und
vier 5/16" Unterlegscheiben (12) von Hand einschrauben.
Siehe Abbildung 2.
C.
Die 5/16-18 x 1,50" Schrauben (14) mit dem mitgelieferten
3/16-Zoll-Inbusschlüssel (15) festziehen.
4.
Konsole am Unterteil befestigen.
HINWEIS: Bei Installation der A/V-Option die 750R A/V
Montageanweisungen zu Rate ziehen (im
Lieferumfang der A/V-Halterung enthalten).
A.
Die Konsole (2) und vier 5/16-18 x 0,75"
Befestigungsschrauben (11) bereitlegen. Siehe
Abbildung 3.
B.
Die beiden 5/16-18 x 0,75" Befestigungsschrauben (11)
von Hand in das Unterteil schrauben. Siehe Abbildung 3.
HINWEIS: Die Konsole (2) muss während der Ausführung der
Schritte 4C bis 4F abgestützt werden.
Zusammenbau und Einstellung
Seite 2-10
Cybex 750C/750R Bedienungsanleitung

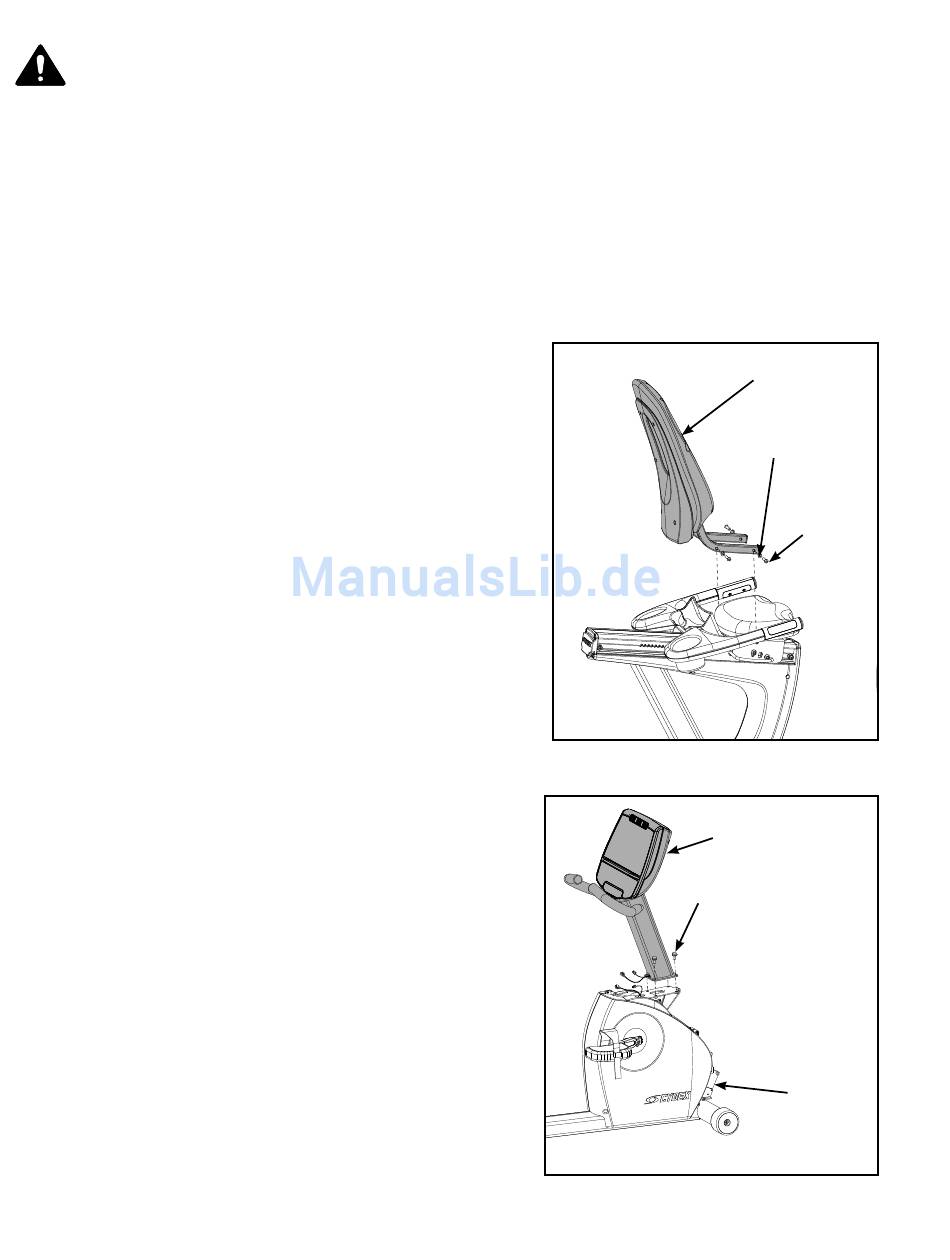

Abbildung 2
#2
#11
Abbildung 3
#5
#12
#14
#1
