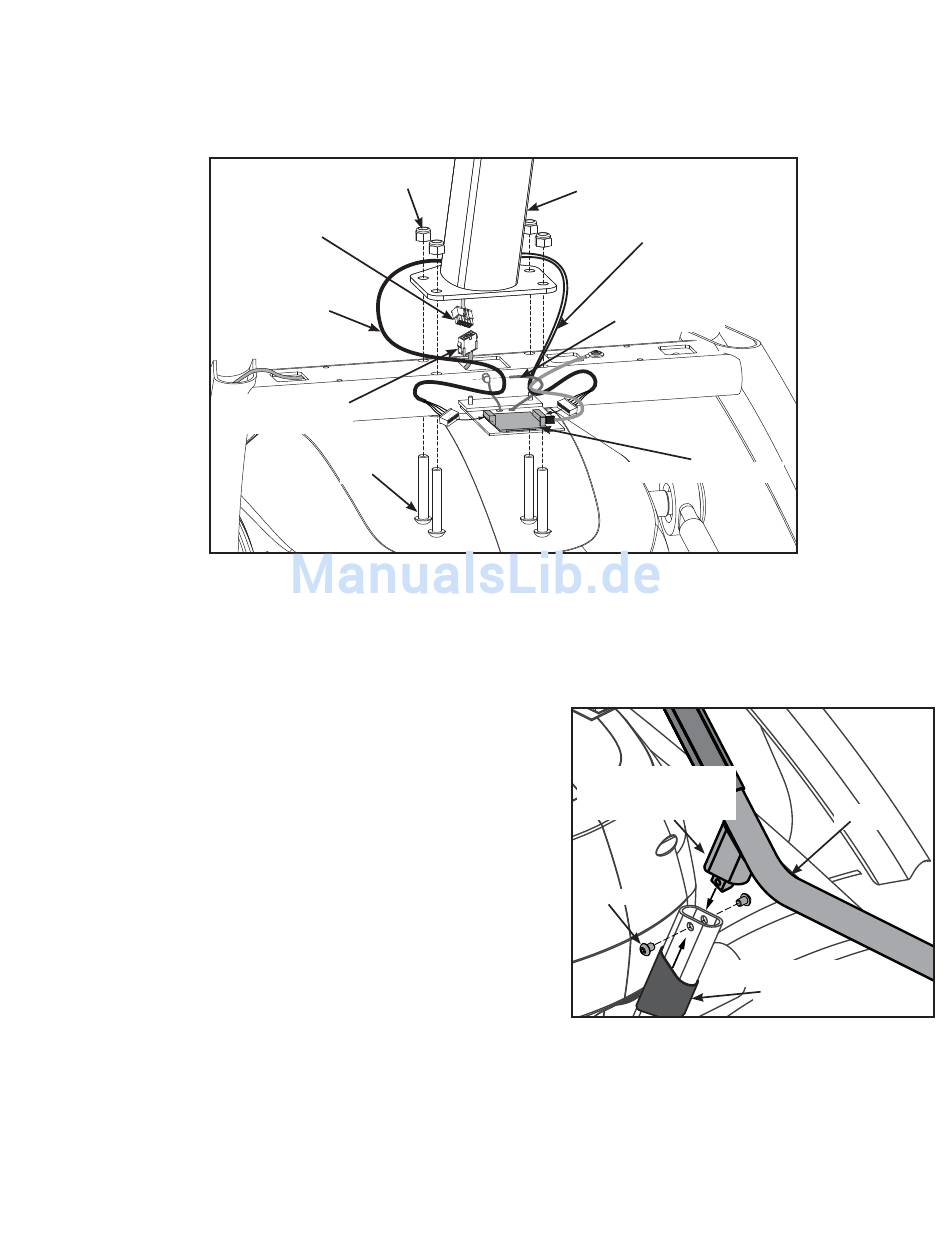

9. Kabel des Modells 750A anschließen.
A. Das obere Display-Kabel an das untere Display-Kabel anschließen. Siehe Abbildung 5.
Oberes Display-
Herzfrequenz-
Displaykabel
Display-Kabel
Abbildung 5 (750A)
B. Das Herzfrequenzkabel an die Herzfrequenzplatine anschließen. Siehe Abbildung 5.
C. Das (in Schritt 8C in die Konsolenhalterung gezogene) Herzfrequenz-Displaykabel an die Herzfrequenzplatine
anschließen. HINWEIS: Sicherstellen, dass die Steckverbinder der Kabel fest angeschlossen sind. Den
Kabelbinder festziehen. Siehe Abbildung 5.
10. Konsole und Handläufe des Modells 750A befestigen.
A. Vier Nylon-Kontermuttern (12) und vier 0,375-16 x 2,25
Halbrundkopf-Inbusschrauben (13) bereitlegen. Siehe
Abbildung 5.
B. Konsole (2a) und Handläufe (2b) zusammen mit einer zweiten
Person in der richtigen Position am Hauptrahmen anbringen.
HINWEIS: Sicherstellen, dass beim Absenken der Konsole keine Kabel
eingeklemmt wurden.
C. Die vier 0,375-16 x 2,25 Halbrundkopf-Inbusschrauben (13)
(von unten) einsetzen. Die vier 0,375-16 Nylon-Kontermuttern
(12) von Hand aufschrauben. Siehe Abbildung 5. Die
Befestigungselemente noch nicht fest anziehen.
D. Loctite (16) auf die vier 0,375-16 x 0,50 Edelstahl Halbrund-
kopf-Inbusschrauben (14d) auftragen und die Schrauben
wie in Abbildung 6 dargestellt anbringen. Die Schrauben
noch nicht fest anziehen.
E. Die vier 0,375-16 x 2,25 Halbrundkopf-Inbusschrauben (13) mit einem 7/32-Zoll-Inbusschlüssel (15) festhalten
und die Konsole mit einem 9/16-Zoll-Gabelschlüssel festziehen.
F. Die vier Halbrundkopf-Inbusschrauben (14d) mit einem 7/32-Zoll-Inbusschlüssel festziehen, um die Handläufe
zu befestigen. Siehe Abbildung 6.
Cybex Arc Trainer 750A/750AT Bedienungsanleitung
#12
Kabel
Unteres
#13
#2a
Herzfrequenzkabel
Kabelbinder
Herzfrequenzplatine
Verbindung
zwischen Griff und
Rahmen
#14d
Abbildung 6 (750A)
#2b
(beide Seiten)
Gummimanschette
Zusammenbau und
Einstellung
Seite 2-9
