CSAFE-Anschluss

Der CSAFE-Standard defi niert ein Kommunikationsprotokoll und eine Niederspannungsquelle (DC), welche für die
Fitnessgeräte-Branche spezifi sch sind. Diese Telefonbuchsen vom Typ RJ-45 dürfen NUR mit dem CSAFE-Protokoll
verwendet werden. Weitere Informationen über den CSAFE-Standard fi nden Sie unter www.fi tlinxx.com/csafe.
HINWEIS: Der CSAFE-Anschluss in der Konsole, der durch die hintere Abdeckung zugänglich ist, ist der einzige
Anschluss, der SOWOHL die CSAFE-Kommunikationsleitungen ALS AUCH die 8,0 VDC CSAFE-
Spannungsversorgung bereitstellt. Dieser Anschluss muss verwendet werden, wenn ein CSAFE-konformes
Gerät angeschlossen werden soll, das eine Spannungsversorgung erfordert. Es liegt nur Spannung an, wenn
das Gerät benutzt wird oder wenn ein Netzgerät angeschlossen ist.

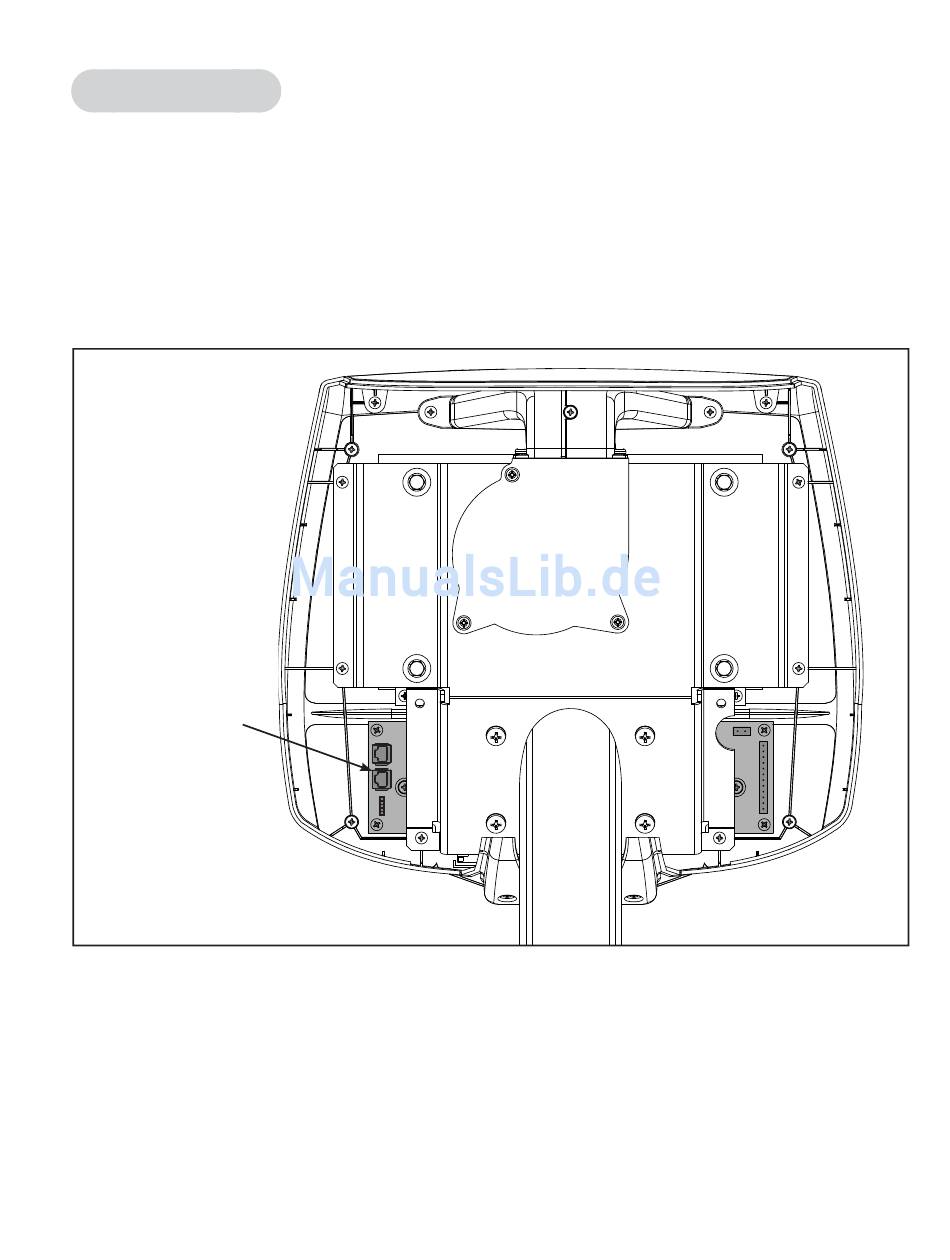

Rückseite der Konsole
CSAFE-Anschluss (J9)
Kommunikation
8 VDC/100 mA
Spannungsversorgung
