7. Gerät aus dem Karton heben und transportieren.
A. Die großen Bolzen und die Versandhalterungen
vorsichtig entfernen. HINWEIS: Das Verpackungs-
material noch auf den Gestängearmen angebracht
lassen. Dadurch wird eine Beschädigung der
Lackierung bei der Montage vermieden.
B. Das Gerät mit einer Person auf jeder Seite an den
hinteren Stützstreben anheben.
HINWEIS: Das Gerät nicht an den Kunststoff-
Schwenkhalterungen anheben, da es dadurch
beschädigt werden kann. Siehe Abbildung 3.
C. Die unteren hinteren Stützstreben unter Anwendung
geeigneter Hebemethoden so anheben, dass die
vorderen Transporträder auf dem Boden gerollt werden
können.
D. Das Gerät an den gewünschten Aufstellungsort bringen.
E. Die hinteren Stützstreben vorsichtig absenken.
8. Konsole des Modells 750A an Handläufen anbringen.
HINWEIS: Zum Anbringen der Konsole des Modells 750AT
mit Schritt 11 fortfahren.
HINWEIS: Bei Installation der A/V-Option die Montagean-
weisungen zu Rate ziehen, die im Lieferumfang
eines Geräts mit A/V-Option enthalten sind.
A. Konsole (2a), Handläufe (2b), Sattelscheibe (14a)
und eine 0,375-16 x 2,25 Edelstahl Halbrundkopf-
Inbusschraube (14b) bereitlegen. Siehe Abbildung 4.
B. Das Herzfrequenzkabel in den Handläufen identifi zieren.
C. Das obere Herzfrequenzkabel durch die
Konsolenhalterung ziehen. Siehe Abbildung 4.
D. Die Konsole (2a) an den Handläufen (2b) anbringen.
Eine 0,390 ID x 0,750 AD x 6 Sattelscheibe (14a)
und eine 0,375-16 x 2,25 Edelstahl Halbrundkopf-
Inbusschraube (14b) einsetzen und die Schraube
mit einem 7/32-Zoll-Inbusschlüssel festziehen.
Siehe Abbildung 4.
Zusa mmenbau und
Einstellung
Seite 2-8
Cybex Arc Trainer 750A/750AT Bedienungsanleitung

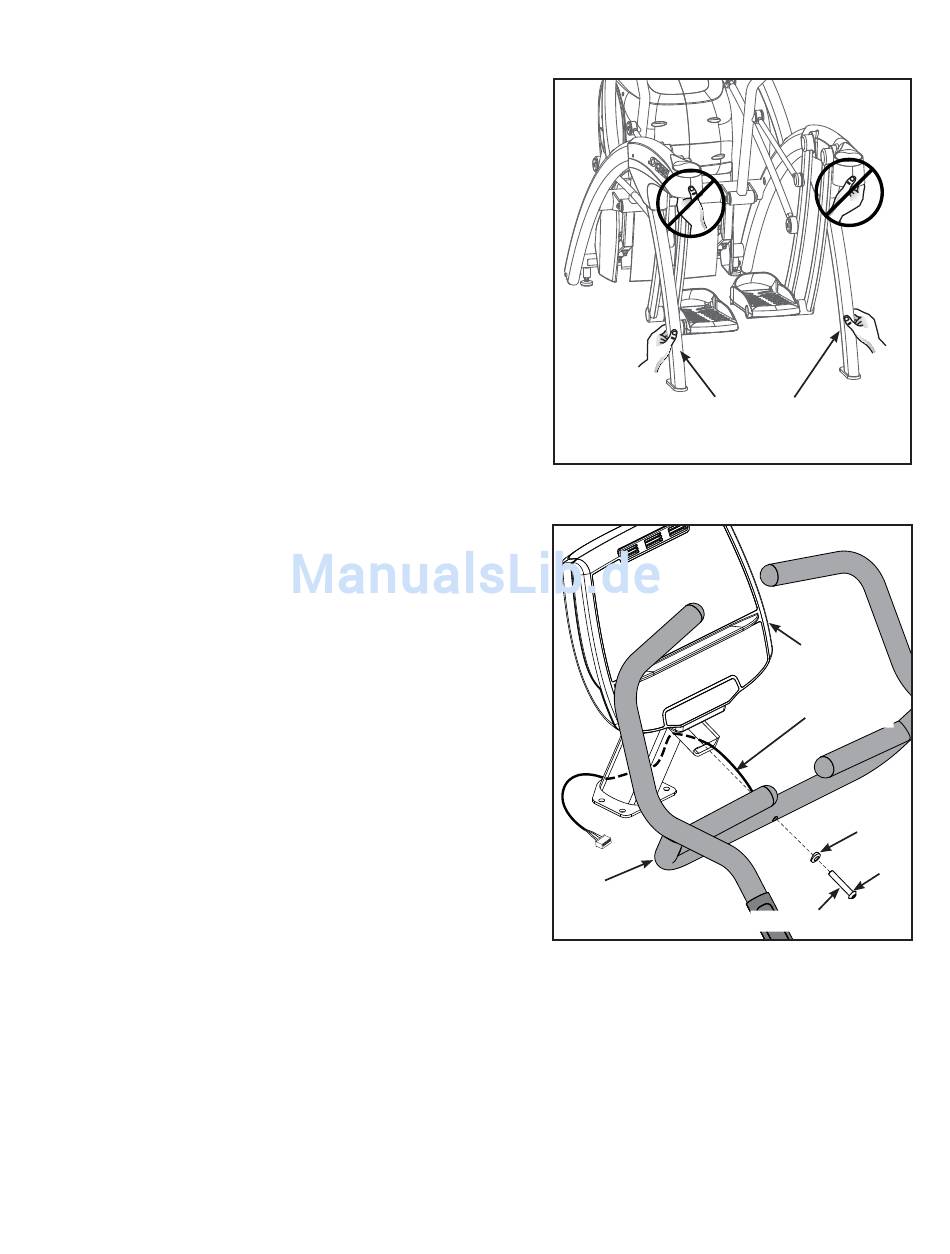

Untere hintere
Stützstreben
Abbildung 3
#2b
Abbildung 4 (750A)
#2a
Oberes
Herzfrequenzkabel
#14a
#14b
#16 (Loctite)
