CYBEX 626A Bedienungsanleitung Seite 37

Arc trainer
Inhaltsverzeichnis

Werbung

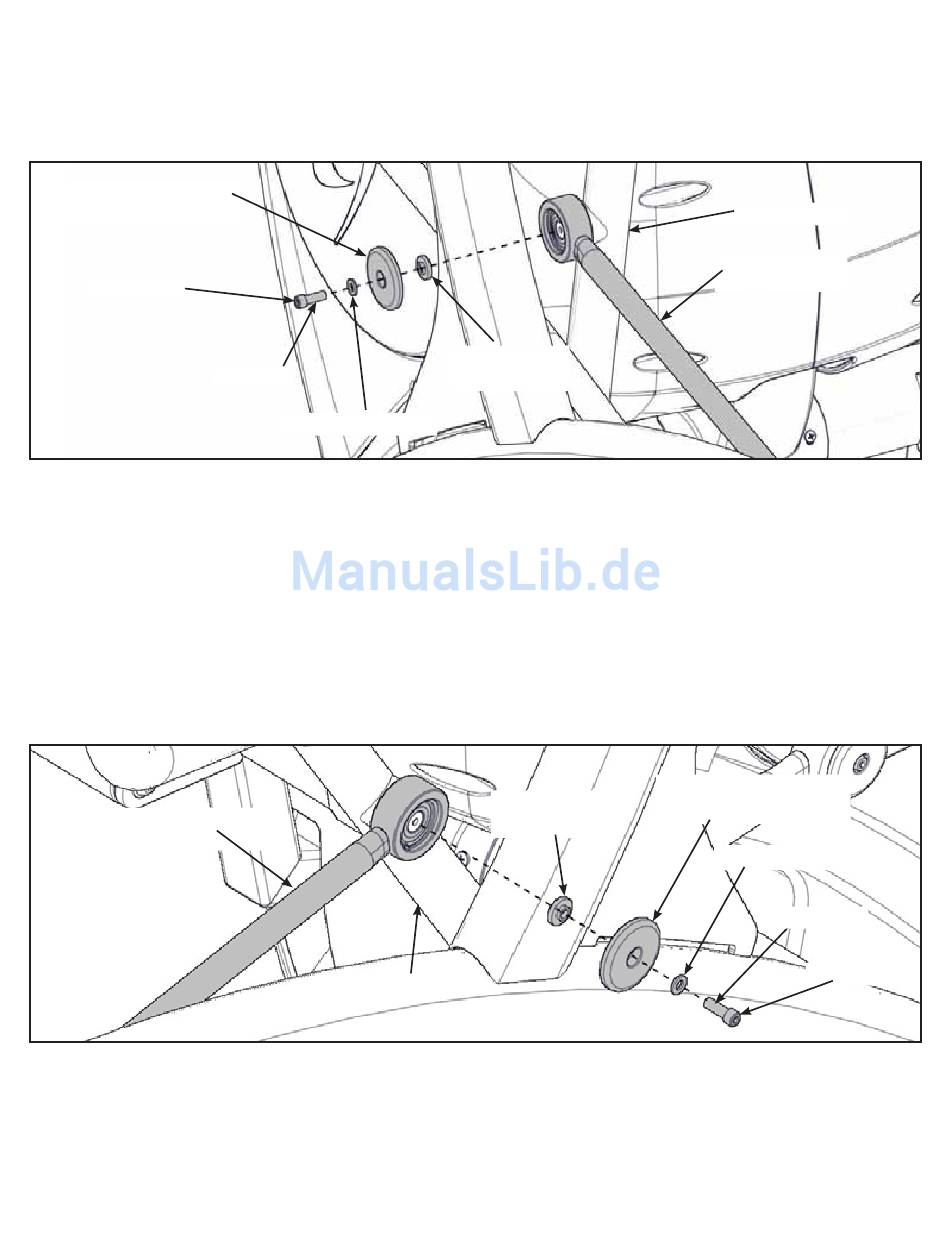

Linken Handlauf installieren
1. Den linken Handlauf nach oben drehen und die linke Verbindungsstange auf den linken Arm
schieben.
Abdeckkappe der
Verbindungsstange
Schraube
2. Einen Tropfen Loctite auf die Schraube auftragen.
3. Schraube, Unterlegscheibe, Abdeckkappe der Verbindungsstange und Flanschabstandsstück
mit einem 3/16"-Inbusschlüssel montieren.
4. Die Schraube mindestens bis 10 Nm (90 in/lbs) festziehen.
Rechten Handlauf installieren
1. Den rechten Handlauf nach oben drehen und die rechten Verbindungsstange auf den
rechten Arm schieben.
Verbindungsstange
rechts
2. Einen Tropfen Loctite auf die Schraube auftragen.
3. Schraube, Unterlegscheibe, Abdeckkappe der Verbindungsstange und Flanschabstandsstück
mit einem 3/16"-Inbusschlüssel montieren.
4. Die Schraube mindestens bis 10 Nm (90 in/lbs) festziehen.
Bedienungsanleitung für Cybex
Loctite
Unterlegscheibe
Arm rechts
Flanschab-
standsstück
Flanschab-
standsstück
37
Arm links
Verbindungs-
stange links
Abdeckkappe der
Verbindungs stange
Unterlegscheibe
Loctite
Schraube
