Gerät aus dem Karton heben und transportieren
1. Große Bolzen und Versandstützen entfernen. Verpackungsmaterial noch auf den
Gestängearmen angebracht lassen. Dadurch wird eine Beschädigung der Lackierung
bei der Montage vermieden.
2. Die einzelnen hinteren Stützstreben fest ergreifen und anheben, wobei sich auf
3. Die untere hintere Stützstrebe mit geeigneten Methoden anheben, sodass die
vorderen Transporträder über den Boden gleiten können.
4. Das Gerät an den gewünschten Aufstellungsort bringen.
5. Die hinteren Stützstreben absenken.
Konsole des Modells 626A befestigen

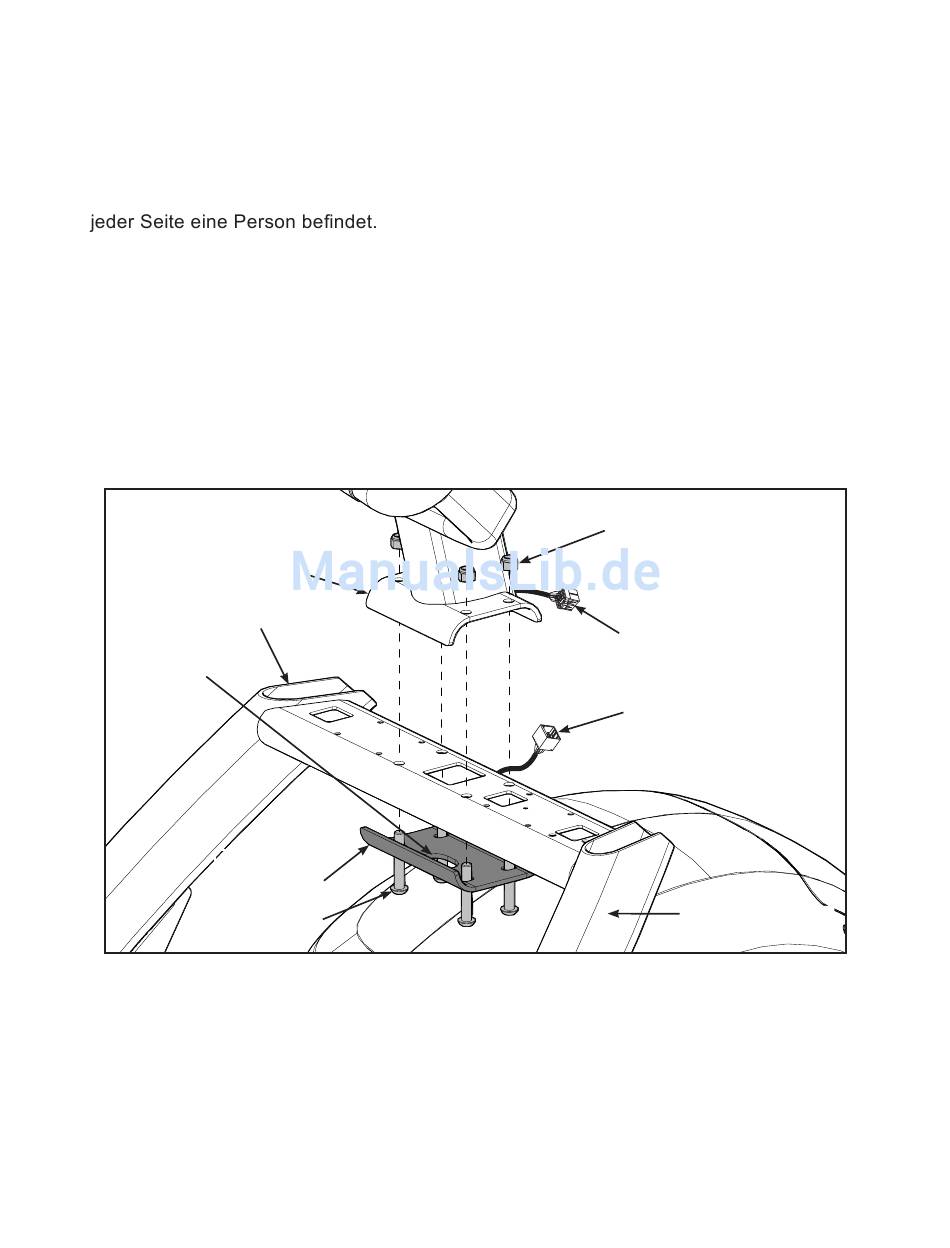

1. Die Konsole auf dem Rahmen in Position bringen. Beim Absenken der Konsole keine
Kabel einquetschen.
Öffnung
untere
Halterung
Schraubbolzen
2. Die untere Halterung sowie vier Schraubbolzen in den Rahmen und die Konsole stecken
(von unten). Untere Halterung mit zugehöriger Öffnung in Richtung Geräterückseite
positionieren.
3. Die vier Kontermuttern von Hand auf die Schraubbolzen drehen.
4. Die vier Schraubbolzen und Kontermuttern mit einem 7/32"-Inbusschlüssel und einem
9/16"-Gabelschlüssel festziehen.
5. Das obere Display-Kabel in das untere Display-Kabel stecken.
Bedienungsanleitung für Cybex
Konsole
Rahmen
Untere
Halterung
(4)
Kontermuttern (4)
Oberes
Displaykabel
Unteres
Displaykabel
18
Geräterückseite
