Elektroanschluss
5.2.2. Leitungen anschließen
18
SG 05.1 SG 12.1/SGR 05.1
3. Kabelverschraubungen [8] passend zu Anschlussleitungen einsetzen.
Die auf dem Typenschild angegebene Schutzart IP... ist nur gewährleistet,
wenn geeignete Kabelverschraubungen verwendet werden.

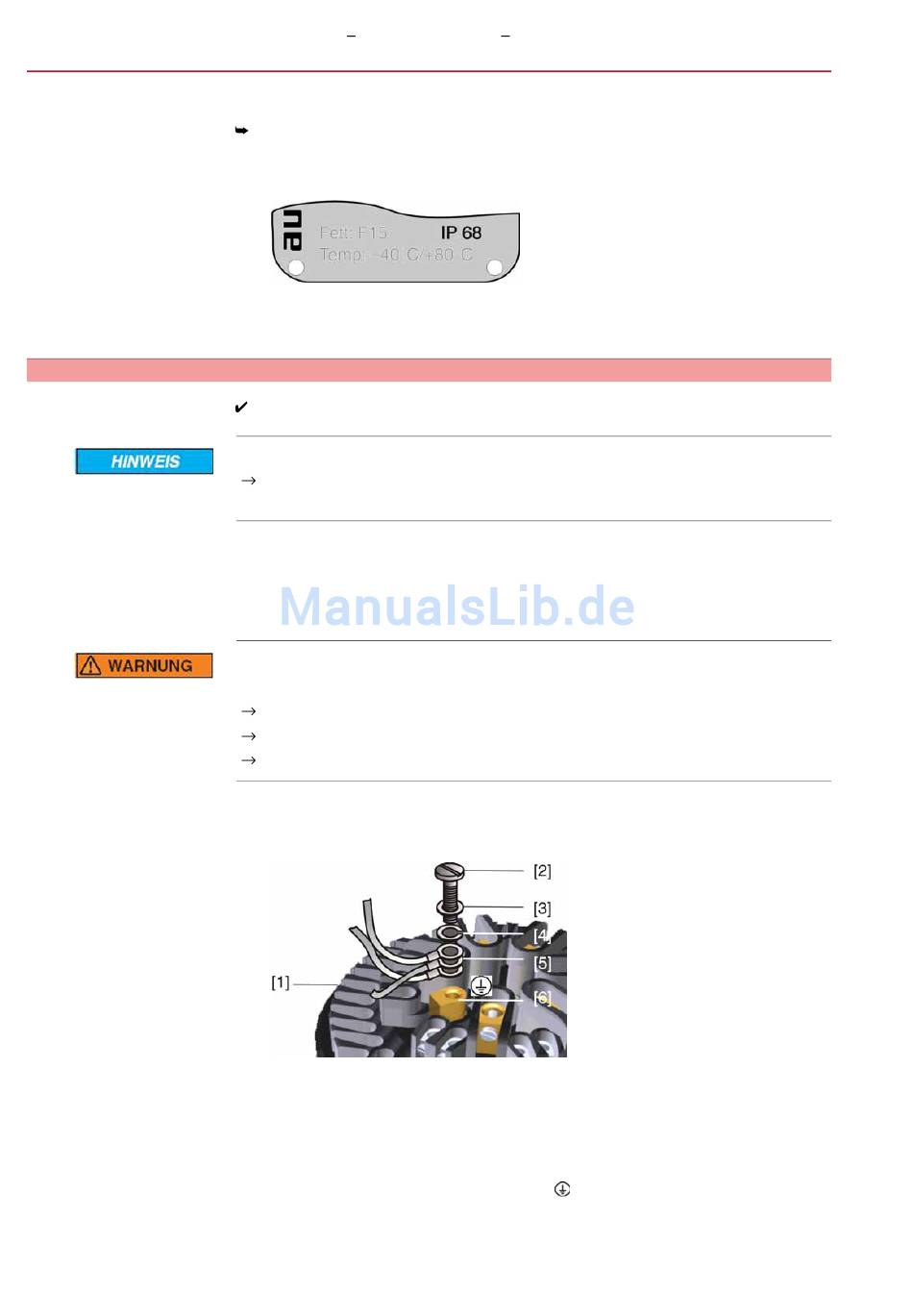

Bild 9: Beispiel: Typenschild Schutzart IP68
4. Nicht benötigte Kabeleinführungen [6] mit geeigneten Verschlussstopfen [7]
versehen.
5. Leitungen in Kabelverschraubungen [8] einführen.
Zulässige Anschlussquerschnitte beachten.
Korrosionsgefahr durch Kondenswasserbildung!
Nach Montage Gerät sofort in Betrieb nehmen, damit Heizung Kondenswasser-
bildung vermindert.
1. Leitungen abmanteln.
2. Adern abisolieren.
3. Bei flexiblen Leitungen: Aderendhülsen nach DIN 46228 verwenden.
4. Leitungen nach auftragsbezogenem Schaltplan anschließen.
Im Fehlerfall: Gefährliche Spannung bei NICHT angeschlossenem Schutzleiter!
Stromschlag möglich.
Alle Schutzleiter anschließen.
Schutzleiter-Anschluss mit externem Schutzleiter der Anschlussleitung verbinden.
Gerät nur mit angeschlossenem Schutzleiter in Betrieb nehmen.
5. Schutzleiter mit Ringzungen (flexible Leitungen), oder Ösen (starre Leitungen)
am Schutzleiter-Anschluss fest anschrauben.
Bild 10: Schutzleiter-Anschluss
[1] Buchsenteil
[2] Schraube
[3] Unterlagscheibe
[4] Federring
[5] Schutzleiter mit Ringzungen/Ösen
[6]
Schutzleiter-Anschluss, Symbol:
