Auma SG 05.1 Betriebsanleitung Seite 21

SG 05.1 SG 12.1/SGR 05.1
AC 01.2 Intrusive Profibus DP
Information
SGR 12.1 Steuereinheit: elektromechanisch
Variante
2-kanalig für Redundanz
2-kanalig für Redundanz

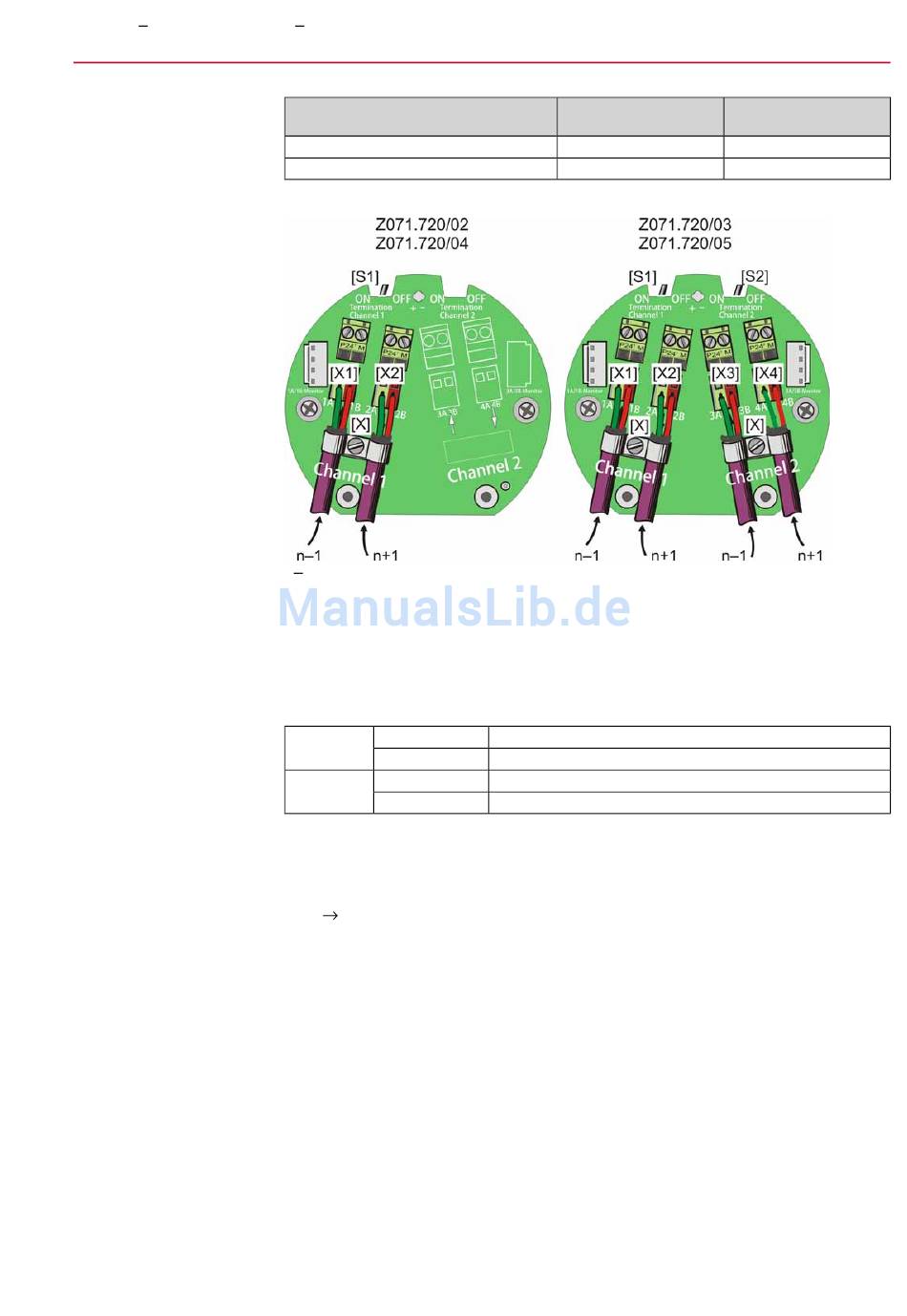

Bild 13: Varianten der Anschlussplatinen
n 1 Feldbusleitung vom vorherigen Gerät (Eingang)
n+1 Feldbusleitung zum nächsten Gerät (Ausgang)
[X] Schirmklemme
[X...] Klemmenbezeichnung (X1, X2, X3, X4) nach Schaltplan
[S1/2] Schalter "Termination" für Busabschluss
Tabelle 5: Funktionen Schalter [S1] und [S2]
[S1] ON
OFF
[S2] ON
OFF
Auslieferungszustand der Schalter [S1] und [S2] ist die Stellung OFF.
Busleitungen anschließen:
1. Buskabel anschließen.
Anschlüsse A immer mit grüner Ader verdrahten, Anschlüsse B immer mit
roter Ader verdrahten.
2. Wenn Antrieb letzter Busteilnehmer im Bus-Segment ist:
2.1 Abschlusswiderstand für Kanal 1 mit Schalter [S1] (Stellung ON) zuschal-
ten.
2.2 Bei Redundanz: Abschlusswiderstand für Kanal 2 mit Schalter [S2] (Stel-
lung ON) zuschalten.
Information: Sobald die Abschlusswiderstände zugeschaltet sind, wird
die Leitung zum nächsten Feldbus Gerät automatisch unterbrochen, um
mehrfache Abschlüsse zu vermeiden.
3. Leitungsschirm großflächig mit Schirmklemme [X] verbinden.
Überspannungs-
schutz bis 4 kV
nein
ja
Busabschluss Kanal 1 EIN
Busabschluss Kanal 1 AUS
Busabschluss Kanal 2 EIN (Option)
Busabschluss Kanal 2 AUS (Option)
Elektroanschluss
AUMA Art.-Nr.
auf Aufkleber
Z071.720/03
Z071.720/05
21
