Verwendung der
Fensterfunktion zur
Anzeige von Signaldetails
Benutzerhandbuch für Oszilloskope der TBS1000-Serie
Um einen bestimmten Signalteil zu überprüfen, ohne die Hauptanzeige zu
verändern, können Sie die Fensterfunktion (Zoom) einsetzen.

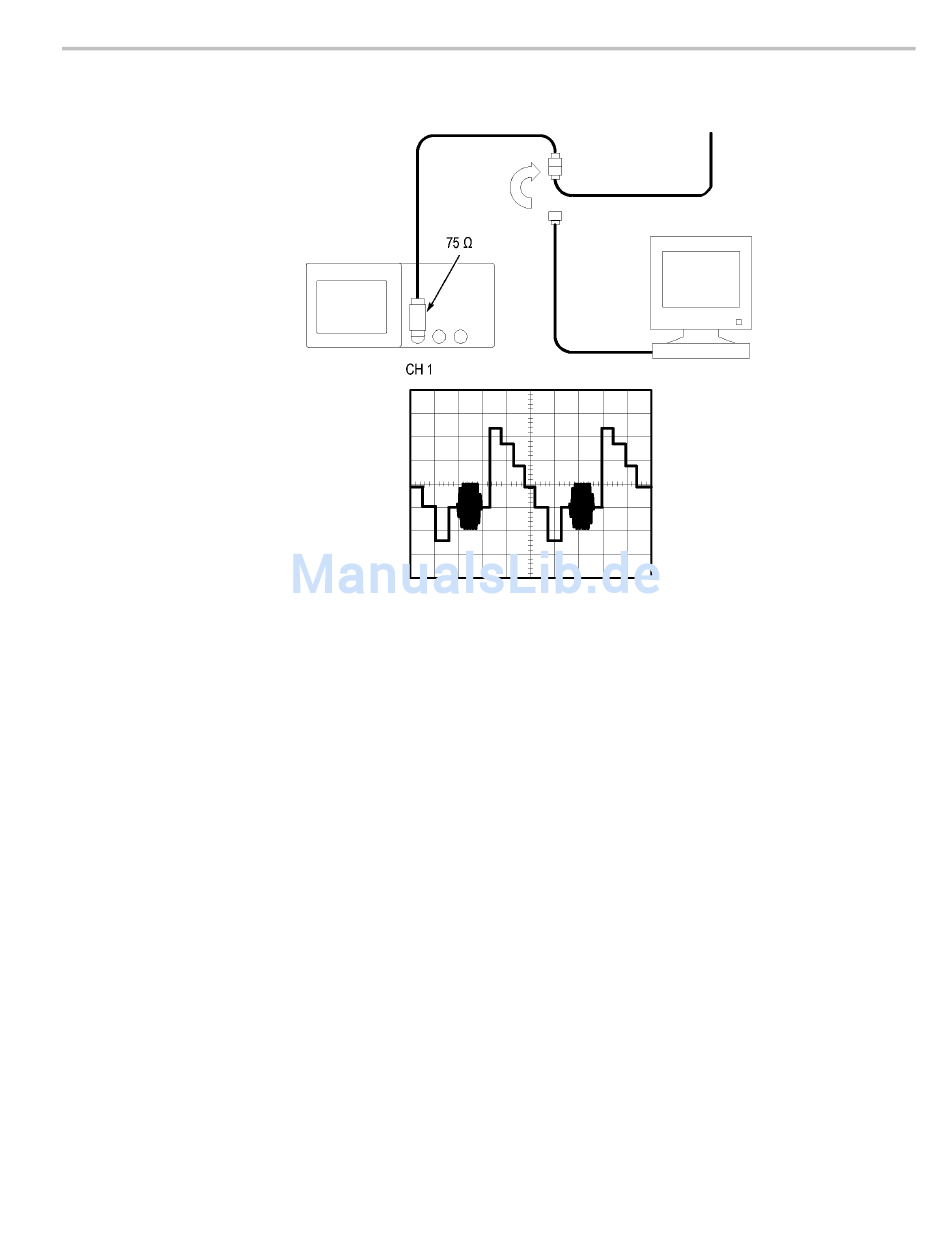

Wenn Sie den Farbburst im vorherigen Signal detaillierter sehen möchten, ohne
dabei die Hauptanzeige zu verändern, verfahren Sie wie folgt:
1. Drücken Sie die Taste Horiz (Horizontal), um das horizontale Menü
anzuzeigen, und wählen Sie die Option Hauptzeitbasis.
2. Drücken Sie die Optionstaste Zoombereich.
3. Drehen Sie den Drehknopf Skala im Bereich „Horizontal" (Sec/Div.) und
wählen Sie 500 ns. Hierbei handelt es sich um die Sec/Div.-Einstellung der
erweiterten Ansicht.
4. Drehen Sie den Drehknopf Position im Bereich „Horizontal", um das Fenster
um den Bereich des Signals zu setzen, der vergrößert werden soll.
Anwendungsbeispiele
Eingehendes Videosignal
