OPTIMASS 1000

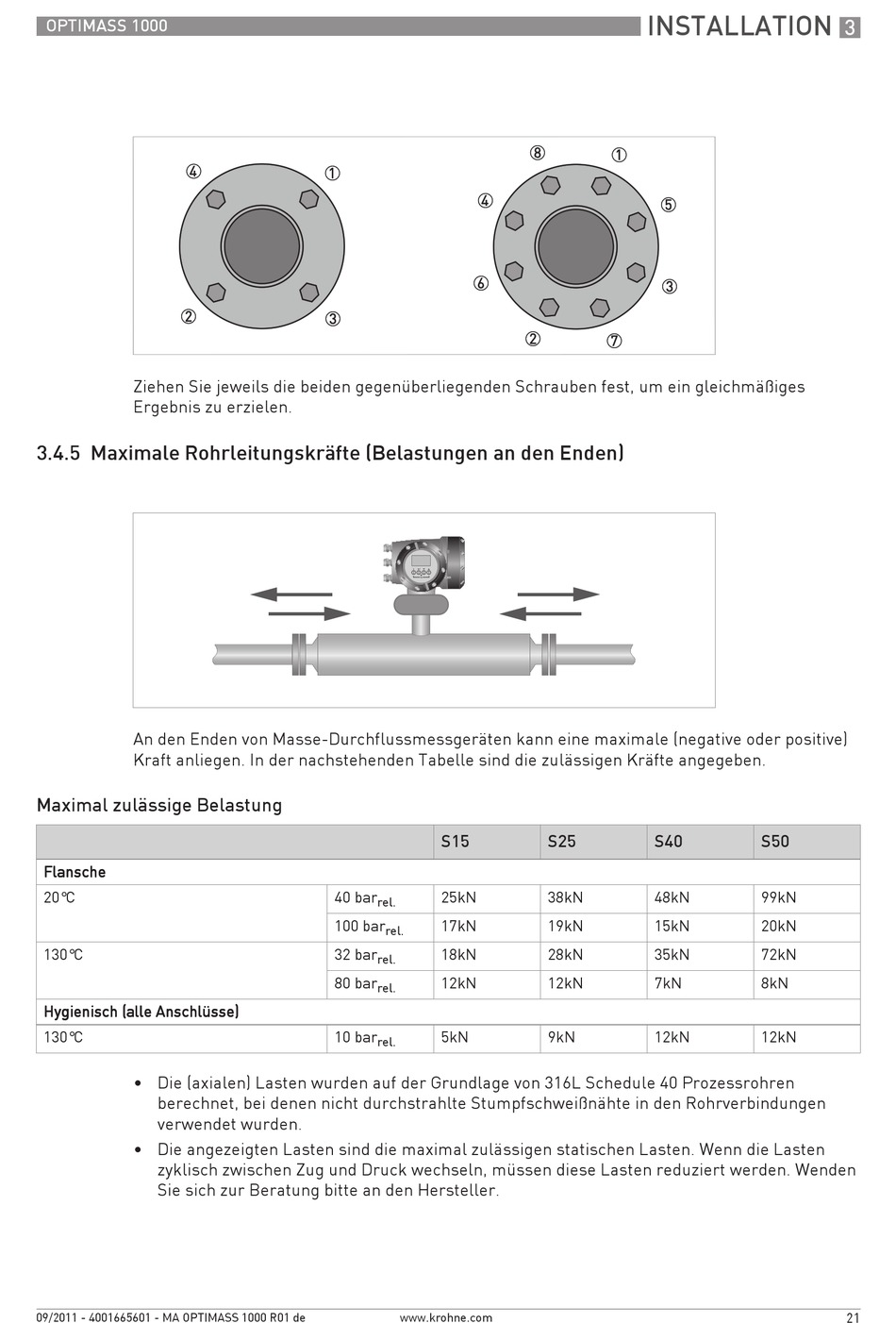

Ziehen Sie jeweils die beiden gegenüberliegenden Schrauben fest, um ein gleichmäßiges
Ergebnis zu erzielen.
3.4.5 Maximale Rohrleitungskräfte (Belastungen an den Enden)
An den Enden von Masse-Durchflussmessgeräten kann eine maximale (negative oder positive)
Kraft anliegen. In der nachstehenden Tabelle sind die zulässigen Kräfte angegeben.
Maximal zulässige Belastung
Flansche
Flansche
Flansche
Flansche
20°C
130°C
Hygienisch (alle Anschlüsse)
Hygienisch (alle Anschlüsse)
Hygienisch (alle Anschlüsse)
Hygienisch (alle Anschlüsse)
130°C
• Die (axialen) Lasten wurden auf der Grundlage von 316L Schedule 40 Prozessrohren
berechnet, bei denen nicht durchstrahlte Stumpfschweißnähte in den Rohrverbindungen
verwendet wurden.
• Die angezeigten Lasten sind die maximal zulässigen statischen Lasten. Wenn die Lasten
zyklisch zwischen Zug und Druck wechseln, müssen diese Lasten reduziert werden. Wenden
Sie sich zur Beratung bitte an den Hersteller.
09/2011 - 4001665601 - MA OPTIMASS 1000 R01 de
S15
40 bar
25kN
rel.
100 bar
17kN
rel.
32 bar
18kN
rel.
80 bar
12kN
rel.
10 bar
5kN
rel.
www.krohne.com
INSTALLATION
S25
S40
38kN
48kN
19kN
15kN
28kN
35kN
12kN
7kN
9kN
12kN
3
S50
99kN
20kN
72kN
8kN
12kN
21
