OPTIFLEX 1300 C
OPTIFLEX 1300 C
OPTIFLEX 1300 C
OPTIFLEX 1300 C

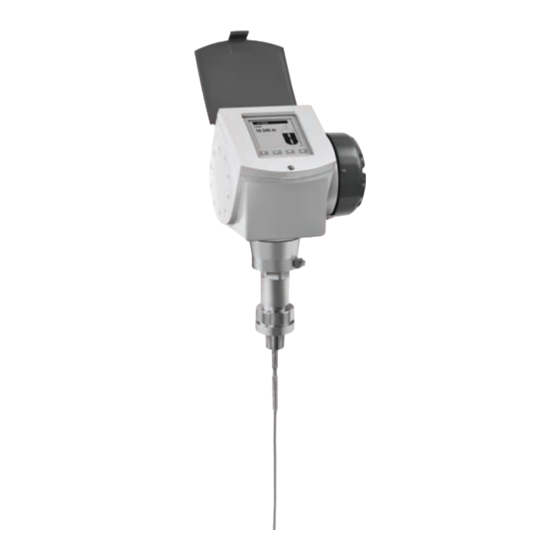

Geführtes Radar (TDR) Füllstandmessgerät
Zusatzanleitung für ATEX-Anwendungen
Zusatzanleitung für ATEX-Anwendungen
Zusatzanleitung für ATEX-Anwendungen
Zusatzanleitung für ATEX-Anwendungen
© KROHNE 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de
Zusatzanleitung
Zusatzanleitung
Zusatzanleitung
Zusatzanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KROHNE OPTIFLEX 1300C
Inhaltszusammenfassung für KROHNE OPTIFLEX 1300C
- Seite 1 OPTIFLEX 1300 C OPTIFLEX 1300 C OPTIFLEX 1300 C Zusatzanleitung Zusatzanleitung Zusatzanleitung Zusatzanleitung Geführtes Radar (TDR) Füllstandmessgerät Zusatzanleitung für ATEX-Anwendungen Zusatzanleitung für ATEX-Anwendungen Zusatzanleitung für ATEX-Anwendungen Zusatzanleitung für ATEX-Anwendungen © KROHNE 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de...
-
Seite 2: Inhaltsverzeichnis
3.6.2 Anschluss der elektrischen Leitungen................. 18 3.6.3 Versorgungsspannung......................19 3.6.4 Elektrisches Anschlussschema.................... 19 3.7 Ex nA-Geräte ........................20 3.7.1 Anschluss der elektrischen Leitungen................. 20 3.7.2 Versorgungsspannung......................20 3.7.3 Elektrisches Anschlussschema.................... 20 4 Inbetriebnahme www.krohne.com 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de... - Seite 3 5.2 Halten Sie das Gerät sauber ..................22 5.3 Rückgabe des Geräts an den Hersteller................ 22 5.3.1 Allgemeine Informationen ....................22 5.3.2 Formular (Kopiervorlage) zur Rücksendung eines Geräts ..........23 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de www.krohne.com...
-
Seite 4: Allgemeine Sicherheitsinformationen
Lesen Sie sorgfältig das ATEX-Zulassungszertifikat. Halten Sie die Grenzbedingungen ein. Das Zertifikat finden Sie auf der mit dem Gerät gelieferten CD-ROM. Sie können das Zertifikat aber auch von unserer Website herunterladen. www.krohne.com 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de... -
Seite 5: Gerätekategorien
Der Messumformer wird in explosionsgefährdeten Bereichen installiert, die Betriebsmittel der Kategorie 3 G oder 3 D erfordern. Die Sonde wird in explosionsgefährdeten Bereichen installiert, die Betriebsmittel der Kategorie 2 G oder 2 D erfordern. 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de www.krohne.com... -
Seite 6: Atex-Typenschilder
6 Schutzart (falls mit geeigneten Kabelverschraubungen ausgestattet) und maximale Oberflächentemperatur 7 Daten des eigensicheren Kreises 8 Typ und Größe der Kabeleinführung (Aluminiumgehäuse: M26×1,5, M20×1,5, ½ NPT oder G ½; Edelstahlgehäuse: M25×1,5, M20×1,5, ½ NPT oder G ½) www.krohne.com 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de... - Seite 7 9 Mindestwartezeit nach dem Abschalten bis es sicher ist, den Anschlussraum zu öffnen 10 Typ und Größe der Kabeleinführung (Aluminiumgehäuse: M26×1,5, M20×1,5, ½ NPT oder G ½; Edelstahlgehäuse: M25×1,5, M20×1,5, ½ NPT oder G ½) 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de www.krohne.com...
-
Seite 8: Installation
• installieren oder • verwenden. Beachten Sie darüber hinaus Folgendes. Installieren Sie es nicht an einem Ort (z.B. in der Nähe von Lüftungssystemen), an dem die elektrostatische Entladung zunehmen kann. www.krohne.com 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de... -
Seite 9: Sonderbedingungen
Verbindung stehenden Flanschtemperaturbereiche für das Gerät an. WARNUNG! Die Dichtungstemperatur muss innerhalb der zugelassen Grenzwerte liegen. Genauere Angaben hierzu sind unter "Druck- und Temperaturbereiche" im Kapitel "Installation" des Handbuchs zu finden. 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de www.krohne.com... - Seite 10 [°F] [°C] [°F] [°C] [°F] -40…+51 -40…+124 -40…+44 -40…+111 -40…+51 -40…+124 -20…+60 -4…+140 -40…+72 -40…+161 -40…+72 -40…+161 -40…+72 -40…+161 -20…+60 -4…+140 -40…+80 -40…+176 -40…+80 -40…+176 -40…+80 -40…+176 -20…+60 -4…+140 www.krohne.com 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de...
-
Seite 11: Umgebungstemperatur
1 Min. -50°C / -58°F bei Verwendung einer EPDM-Dichtung. Min. -40°C / -40°F bei Verwendung einer FKM/FPM-Dichtung. Min. -20°C / -4°F bei Verwendung einer Kalrez® 6375-Dichtung. 2 Wenn das Gerät mit einem Adapter für BM 100 Sonden ausgestattet ist, muss die Flanschtemperatur unter +150°C / +302°F liegen. 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de www.krohne.com... - Seite 12 -58…+302 -50…+200 -58…+392 1 Min. -50°C / -58°F bei Verwendung einer EPDM-Dichtung. Min. -40°C / -40°F bei Verwendung einer FKM/FPM-Dichtung. Min. -20°C / -4°F bei Verwendung einer Kalrez® 6375-Dichtung. www.krohne.com 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de...
-
Seite 13: Maximale Oberflächentemperatur Des Gehäuses
+200 +392 ≤+90 ≤+194 +131 +300 +572 2.2.3 Prozessdruck Gerätekategorie Zulässiger Prozessdruck [kPa] [psi] 1 G oder 1/2 G 80…110 11,6…16 Andere Gemäß Nicht-Ex-Gerät Gemäß Nicht-Ex-Gerät 1 atmosphärischer Druck 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de www.krohne.com... -
Seite 14: Elektrische Anschlüsse
• Schalten Sie den Stromkreis ab. • Nachdem die in der nachfolgenden Tabelle angegebene Zeit verstrichen ist, entfernen Sie die Sicherungsschraube 1. Verwenden Sie einen 3–mm–Innensechskantschlüssel. • Entfernen Sie die Abdeckung des Anschlussraumes 2. www.krohne.com 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de... -
Seite 15: Schließen Des Anschlussraums
Schutzart IP≥6x (EN 60529) entsprechen. • Folgen Sie dem Verfahren für den elektrischen Anschluss im Handbuch. • Verwenden Sie, wenn möglich, galvanisch getrennte Betriebsmittel. 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de www.krohne.com... -
Seite 16: Maximalwerte Der Eigensicherheit Für Den Elektrischen Stromkreis
1 (U 2 (U 1 Mindestspannung an Ausgangsklemme für einen Stromausgang von 22 mA 2 Optional. Verwenden Sie eine zweite Spannungsversorgung. Diese Spannungsversorgung versorgt nur die 2. Strom- ausgangsklemme. www.krohne.com 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de... -
Seite 17: Elektrisches Anschlussschema
Ex d[ia]- und Ex tD[iaD]-zugelassene Geräte besitzen zwei getrennte Anschlussräume. Die Elektroniken im Anschlussraum für die Elektronikeinheit sind Ex ia-/ ExiaD-zugelassen und der Klemmen-Anschlussraum ist Ex d-/ Ex tD-zugelassen. 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de www.krohne.com... -
Seite 18: Anschluss Der Elektrischen Leitungen
• Erden Sie den negativen Anschluss. • Wenn der Bürdenwiderstand mit der negativen Anschlussklemme verbunden wird, darf der Schleifenwiderstand nicht höher als 250 Ohm sein. VORSICHT! Erden Sie nicht den positiven Anschluss. www.krohne.com 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de... -
Seite 19: Versorgungsspannung
1 Galvanisch getrennte Spannungsversorgung (Verwenden Sie eine zweite Spannungsversorgung für den optionalen 2. Stromausgang.) 2 Spannungsversorgung (Verwenden Sie eine zweite Spannungsversorgung für den optionalen 2. Stromausgang.) ® 3 Widerstand für HART -Kommunikation 4 Nicht-Ex-Zone 5 Ex-Zone 6 |U| < 5 V 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de www.krohne.com... -
Seite 20: Ex Na-Geräte
Abbildung 3-7: Elektrisches Anschlussschema für Ex nA-zugelassene Geräte 1 Spannungsversorgung (Verwenden Sie eine zweite Spannungsversorgung für den optionalen 2. Stromausgang ® 2 Widerstand für HART -Kommunikation 3 Nicht-Ex-Zone 4 Ex-Zone www.krohne.com 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de... -
Seite 21: Inbetriebnahme
Parameter? Für weitere Informationen, siehe auf Seite 15. Die Kenndaten des elektrischen Stromkreises dürfen die Maximalwerte der Eigensicherheit nicht übersteigen. • Haben Sie die korrekten Kabeleinführungen installiert? Ist der Anschlussraum ordnungsgemäß abgedichtet? 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de www.krohne.com... -
Seite 22: Service
Hohlräume frei von gefährlichen Substanzen sind. dem Gerät eine Bescheinigung beigefügt werden, mit der bestätigt wird, dass der Umgang • mit dem Gerät sicher ist und in der das verwendete Produkt benannt wird. www.krohne.com 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de... -
Seite 23: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts
Wir haben alle Hohlräume des Geräts gespült und neutralisiert. Wir bestätigen hiermit, dass bei der Rücklieferung dieses Messgeräts keine Gefahr für Menschen und Umwelt durch Messstoffreste ausgeht! Datum: Unterschrift: Stempel: 11/2010 - 4000455603 - AD ATEX OPTIFLEX 1300 R05 de www.krohne.com... - Seite 24 Messsysteme für die Öl- und Gasindustrie • Messsysteme für seegehende Schiffe Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 D-47058 Duisburg (Deutschland) Tel.:+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
