WI 35TU - WI 45TU

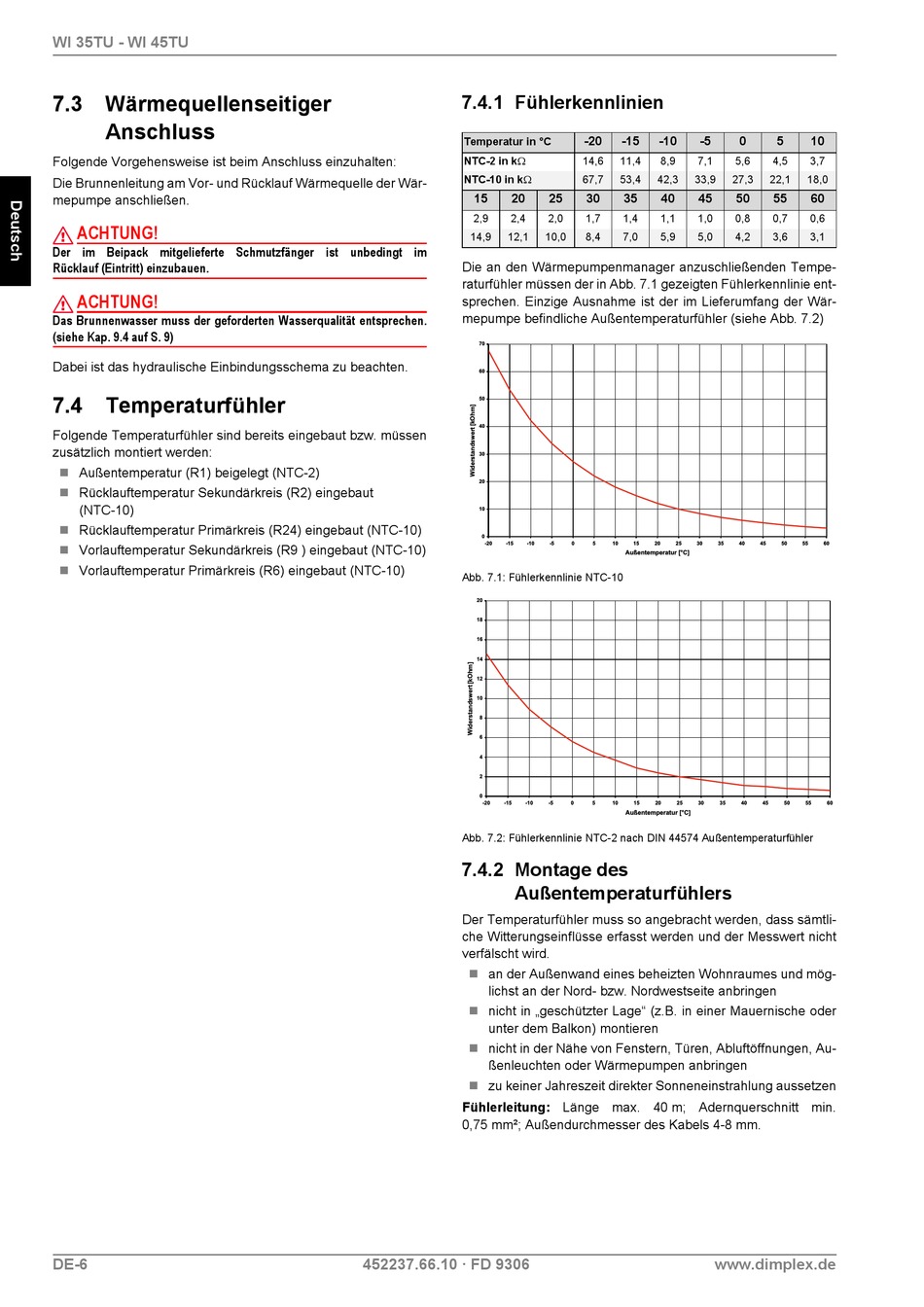

7.3 Wärmequellenseitiger
Anschluss
Folgende Vorgehensweise ist beim Anschluss einzuhalten:
Die Brunnenleitung am Vor- und Rücklauf Wärmequelle der Wär-
mepumpe anschließen.
ACHTUNG!
Der im Beipack mitgelieferte Schmutzfänger ist unbedingt im
Rücklauf (Eintritt) einzubauen.
ACHTUNG!
Das Brunnenwasser muss der geforderten Wasserqualität entsprechen.
(siehe Kap. 9.4 auf S. 9)
Dabei ist das hydraulische Einbindungsschema zu beachten.
7.4 Temperaturfühler
Folgende Temperaturfühler sind bereits eingebaut bzw. müssen
zusätzlich montiert werden:
 Außentemperatur (R1) beigelegt (NTC-2)
 Rücklauftemperatur Sekundärkreis (R2) eingebaut
(NTC-10)
 Rücklauftemperatur Primärkreis (R24) eingebaut (NTC-10)
 Vorlauftemperatur Sekundärkreis (R9 ) eingebaut (NTC-10)
 Vorlauftemperatur Primärkreis (R6) eingebaut (NTC-10)
DE-6
7.4.1 Fühlerkennlinien
Temperatur in °C
NTC-2 in k
NTC-10 in k
15 20
2,9 2,4
14,9 12,1
Die an den Wärmepumpenmanager anzuschließenden Tempe-
raturfühler müssen der in Abb. 7.1 gezeigten Fühlerkennlinie ent-
sprechen. Einzige Ausnahme ist der im Lieferumfang der Wär-
mepumpe befindliche Außentemperaturfühler (siehe Abb. 7.2)
Abb. 7.1: Fühlerkennlinie NTC-10
Abb. 7.2: Fühlerkennlinie NTC-2 nach DIN 44574 Außentemperaturfühler
7.4.2 Montage des
Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämtli-
che Witterungseinflüsse erfasst werden und der Messwert nicht
verfälscht wird.
 an der Außenwand eines beheizten Wohnraumes und mög-
lichst an der Nord- bzw. Nordwestseite anbringen
 nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
 nicht in der Nähe von Fenstern, Türen, Abluftöffnungen, Au-
ßenleuchten oder Wärmepumpen anbringen
 zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen
Fühlerleitung: Länge max. 40 m; Adernquerschnitt min.
0,75 mm²; Außendurchmesser des Kabels 4-8 mm.
452237.66.10 · FD 9306
-20 -15 -10 -5
14,6 11,4 8,9 7,1
67,7 53,4 42,3 33,9
25 30 35 40 45
2,0 1,7 1,4 1,1 1,0
10,0 8,4 7,0 5,9 5,0
www.dimplex.de
0 5 10
5,6 4,5 3,7
27,3 22,1 18,0
50 55 60
0,8 0,7 0,6
4,2 3,6 3,1
