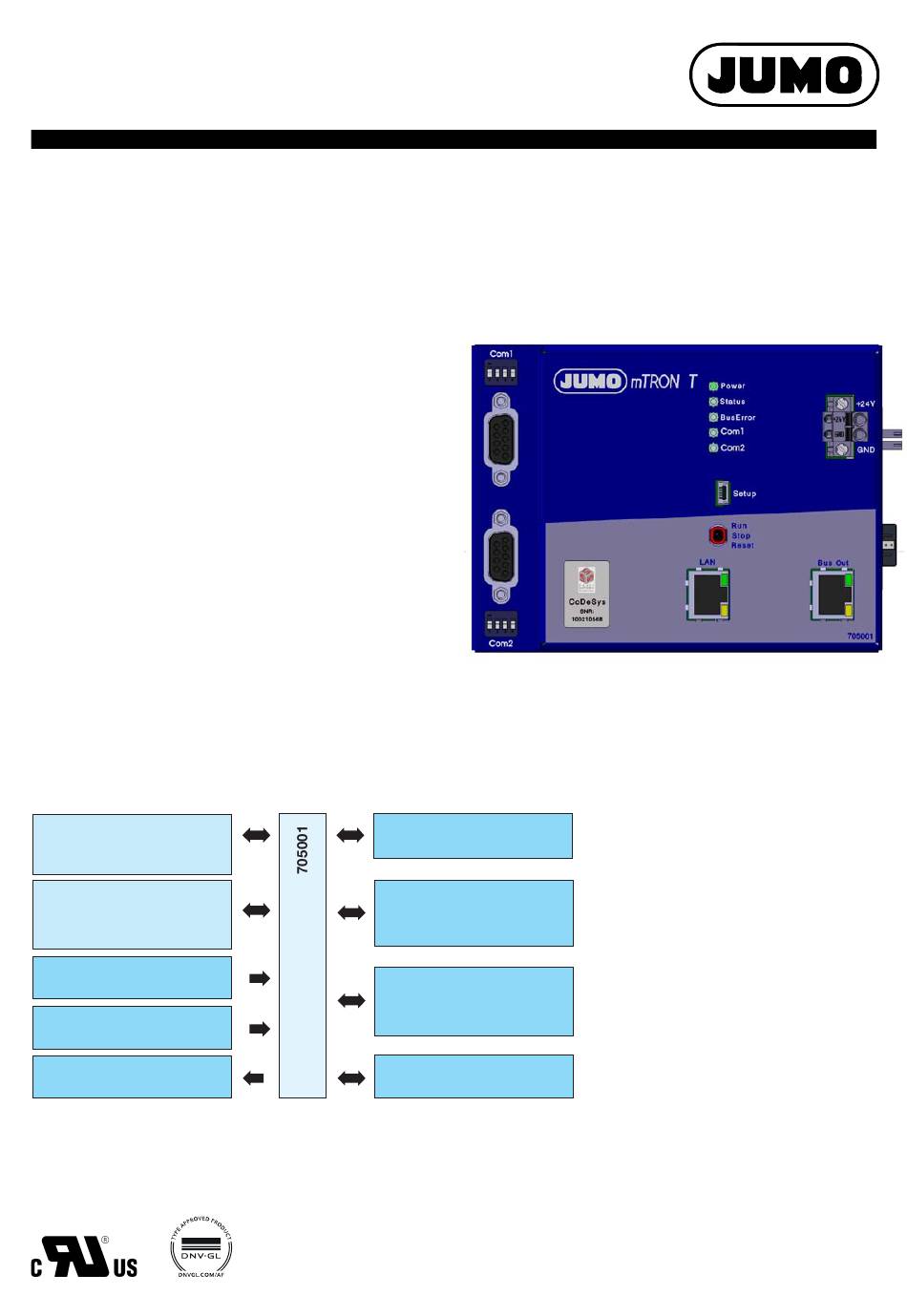

JUMO mTRON T
Mess-, Regel- und Automatisierungssystem
Zentraleinheit
Kurzbeschreibung
Die Zentraleinheit ist das Herzstück der Anlage. Sie beinhaltet das Pro-
zessabbild der Applikation und verwaltet die Konfigurations- und Para-
meterdaten des Gesamtsystems.
Für individuelle Steuerungsaufgaben sind neun Programmgeber und
umfangreiche Grenzwertüberwachungen verfügbar.
Das Anliegen der Spannungsversorgung, der Betriebszustand der
SPS, Meldungen des Systems sowie die Kommunikation über Schnitt-
stellen werden durch Leuchtdioden signalisiert.
Serienmäßig stehen eine USB-Device-Schnittstelle, ein LAN-An-
schluss (Ethernet) und zwei Systembusanschlüsse zur Verfügung. Op-
tional können bis zu zwei Schnittstellen für Feldbusanwendungen
bestückt werden.
Die Zentraleinheit, die seitlich angeschlossenen und die über Router
angebundenen Ein-/Ausgangsmodule werden mit dem Setup-Pro-
gramm oder mit dem Multifunktionspanel 840 komfortabel konfiguriert
und parametriert.
Die integrierte CODESYS V3.5 SPS ergänzt die parametrierbaren
Funktionen um eine leistungsfähige Steuerungseinheit, mit der sich
auch komplexe Applikationen realisieren lassen.
Blockschaltbild
Com1
RS232 (Modbus RTU) oder
RS422/485 (Modbus RTU)
Com2
RS232 (Modbus RTU) oder
RS422/485 (Modbus RTU) oder
PROFIBUS-DP Slave
Schalter / Taster
Run, Stop oder Reset
Spannungsversorgung In
(frontseitig)
Spannungsversorgung Out
Zulassungen/Prüfzeichen (siehe Technische Daten)
V5.00/DE/00528327
Telefon: +49 661 6003-727
Telefax: +49 661 6003-508
E-Mail: mail@jumo.net
Internet: www.jumo.net
USB (Device)
für Setup-Programm
LAN
z. B. zur Verwendung des
integrierten Webservers
oder des Setup-Programms
Bus Out
zur Anbindung an
Multifunktionspanel oder
Routermodul
Systembus
Typenblatt 705001
Typ 705001/...
Eigenschaften
• Prozessabbild für bis zu 30 Ein-/Ausgangs-
module
• Ethernetschnittstelle mit integriertem Web-
server
• eine USB-Schnittstelle
• 64 Grenzwertüberwachungen
• SPS gemäß IEC 61131-3 (CODESYS V3.5)
• OPC-Server (OPC-DA, in Verbindung mit
SPS CODESYS V3.5)
• 9 Programmgeber
• zwei Feldbusschnittstellen
• Mathematik- und Logikmodul
• frontseitiger RJ45-Systembusanschluss
(Bus Out)
• Plug-and-Play bei Austausch der Ein-/Aus-
gangsmodule
• batteriegepuffertes RAM
• Echtzeituhr
• robustes Metallgehäuse
• Einspeisung der Betriebsspannung
• schnelle Verdrahtung von Betriebsspan-
nung und Systembus durch einfaches Zu-
sammenstecken der Module
70500100T10Z000K000
