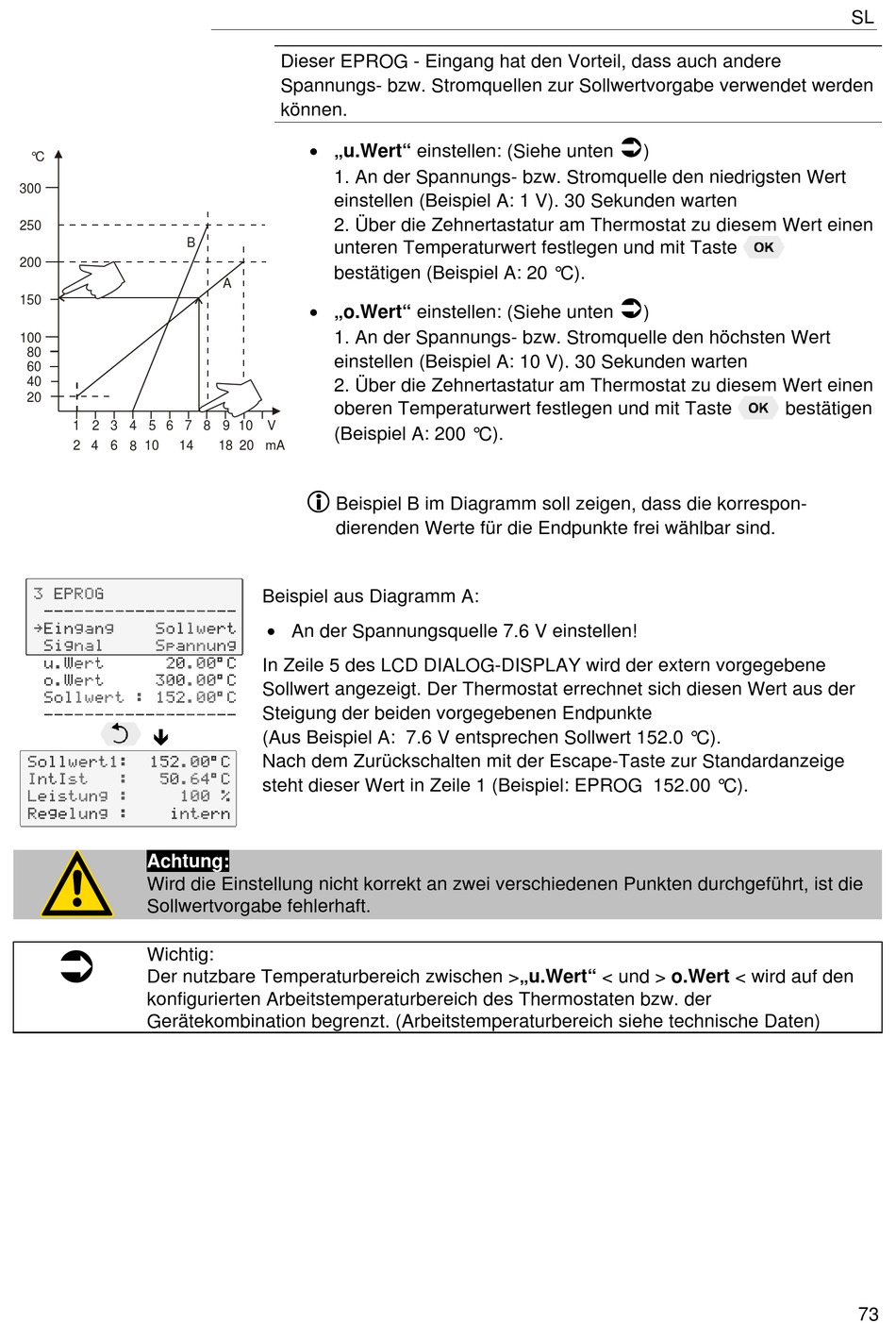

Julabo FP51-SL Betriebsanleitung Seite 73

°C
300
250
B
200
150
100
80
60
40
20
1 2 3 4 5 6 7 8 9 10
2 4 6 8 10 14

Achtung:
Wird die Einstellung nicht korrekt an zwei verschiedenen Punkten durchgeführt, ist die
Sollwertvorgabe fehlerhaft.

Wichtig:
Der nutzbare Temperaturbereich zwischen >„u.Wert" < und > o.Wert < wird auf den
konfigurierten Arbeitstemperaturbereich des Thermostaten bzw. der
Gerätekombination begrenzt. (Arbeitstemperaturbereich siehe technische Daten)
Dieser EPROG - Eingang hat den Vorteil, dass auch andere
Spannungs- bzw. Stromquellen zur Sollwertvorgabe verwendet werden
können.
 „u.Wert" einstellen: (Siehe unten
1. An der Spannungs- bzw. Stromquelle den niedrigsten Wert
einstellen (Beispiel A: 1 V). 30 Sekunden warten
2. Über die Zehnertastatur am Thermostat zu diesem Wert einen
unteren Temperaturwert festlegen und mit Taste
bestätigen (Beispiel A: 20 °C).
A
 „o.Wert" einstellen: (Siehe unten
1. An der Spannungs- bzw. Stromquelle den höchsten Wert
einstellen (Beispiel A: 10 V). 30 Sekunden warten
2. Über die Zehnertastatur am Thermostat zu diesem Wert einen
oberen Temperaturwert festlegen und mit Taste
V
(Beispiel A: 200 °C).
18 20 mA

Beispiel B im Diagramm soll zeigen, dass die korrespon-
dierenden Werte für die Endpunkte frei wählbar sind.
Beispiel aus Diagramm A:
 An der Spannungsquelle 7.6 V einstellen!
In Zeile 5 des LCD DIALOG-DISPLAY wird der extern vorgegebene
Sollwert angezeigt. Der Thermostat errechnet sich diesen Wert aus der
Steigung der beiden vorgegebenen Endpunkte
(Aus Beispiel A: 7.6 V entsprechen Sollwert 152.0 °C).
Nach dem Zurückschalten mit der Escape-Taste zur Standardanzeige
steht dieser Wert in Zeile 1 (Beispiel: EPROG 152.00 °C).

)

)
bestätigen
SL
73
