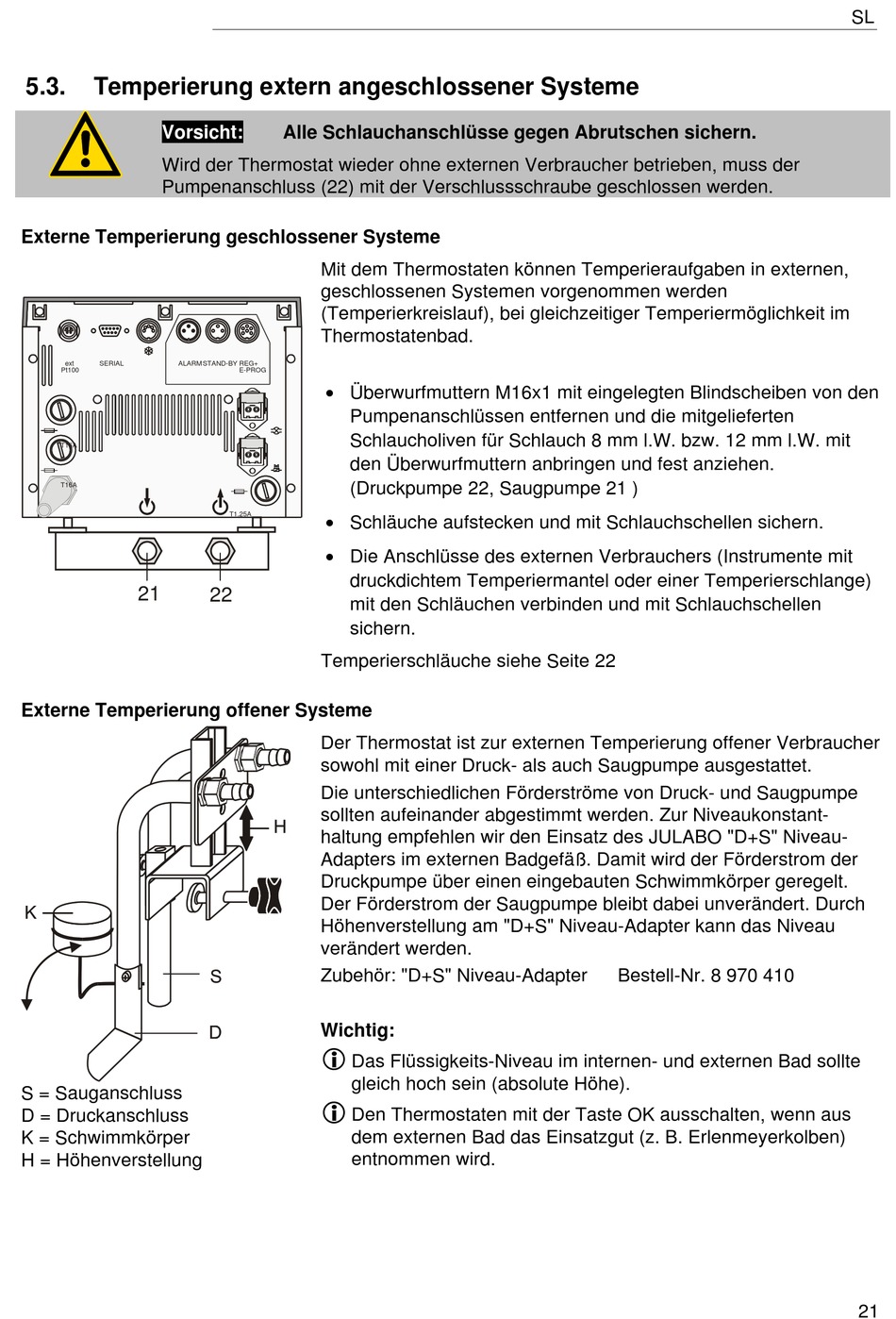

5.3.
Temperierung extern angeschlossener Systeme
Vorsicht:
Wird der Thermostat wieder ohne externen Verbraucher betrieben, muss der
Pumpenanschluss (22) mit der Verschlussschraube geschlossen werden.
Externe Temperierung geschlossener Systeme
ext
SERIAL
ALARM
Pt100
T16A
T16A
21
Externe Temperierung offener Systeme
S = Sauganschluss
D = Druckanschluss
K = Schwimmkörper
H = Höhenverstellung
Alle Schlauchanschlüsse gegen Abrutschen sichern.
Mit dem Thermostaten können Temperieraufgaben in externen,
geschlossenen Systemen vorgenommen werden
(Temperierkreislauf), bei gleichzeitiger Temperiermöglichkeit im
Thermostatenbad.
STAND-BY
REG+
E-PROG
Überwurfmuttern M16x1 mit eingelegten Blindscheiben von den
Pumpenanschlüssen entfernen und die mitgelieferten
Schlaucholiven für Schlauch 8 mm l.W. bzw. 12 mm l.W. mit
den Überwurfmuttern anbringen und fest anziehen.
(Druckpumpe 22, Saugpumpe 21 )
Schläuche aufstecken und mit Schlauchschellen sichern.
T1.25A
Die Anschlüsse des externen Verbrauchers (Instrumente mit
druckdichtem Temperiermantel oder einer Temperierschlange)
22
mit den Schläuchen verbinden und mit Schlauchschellen
sichern.
Temperierschläuche siehe Seite 22
Der Thermostat ist zur externen Temperierung offener Verbraucher
sowohl mit einer Druck- als auch Saugpumpe ausgestattet.
Die unterschiedlichen Förderströme von Druck- und Saugpumpe
sollten aufeinander abgestimmt werden. Zur Niveaukonstant-
haltung empfehlen wir den Einsatz des JULABO "D+S" Niveau-
Adapters im externen Badgefäß. Damit wird der Förderstrom der
Druckpumpe über einen eingebauten Schwimmkörper geregelt.
Der Förderstrom der Saugpumpe bleibt dabei unverändert. Durch
Höhenverstellung am "D+S" Niveau-Adapter kann das Niveau
verändert werden.
Zubehör: "D+S" Niveau-Adapter
Wichtig:
Das Flüssigkeits-Niveau im internen- und externen Bad sollte
gleich hoch sein (absolute Höhe).
Den Thermostaten mit der Taste OK ausschalten, wenn aus
dem externen Bad das Einsatzgut (z. B. Erlenmeyerkolben)
entnommen wird.
Bestell-Nr. 8 970 410
