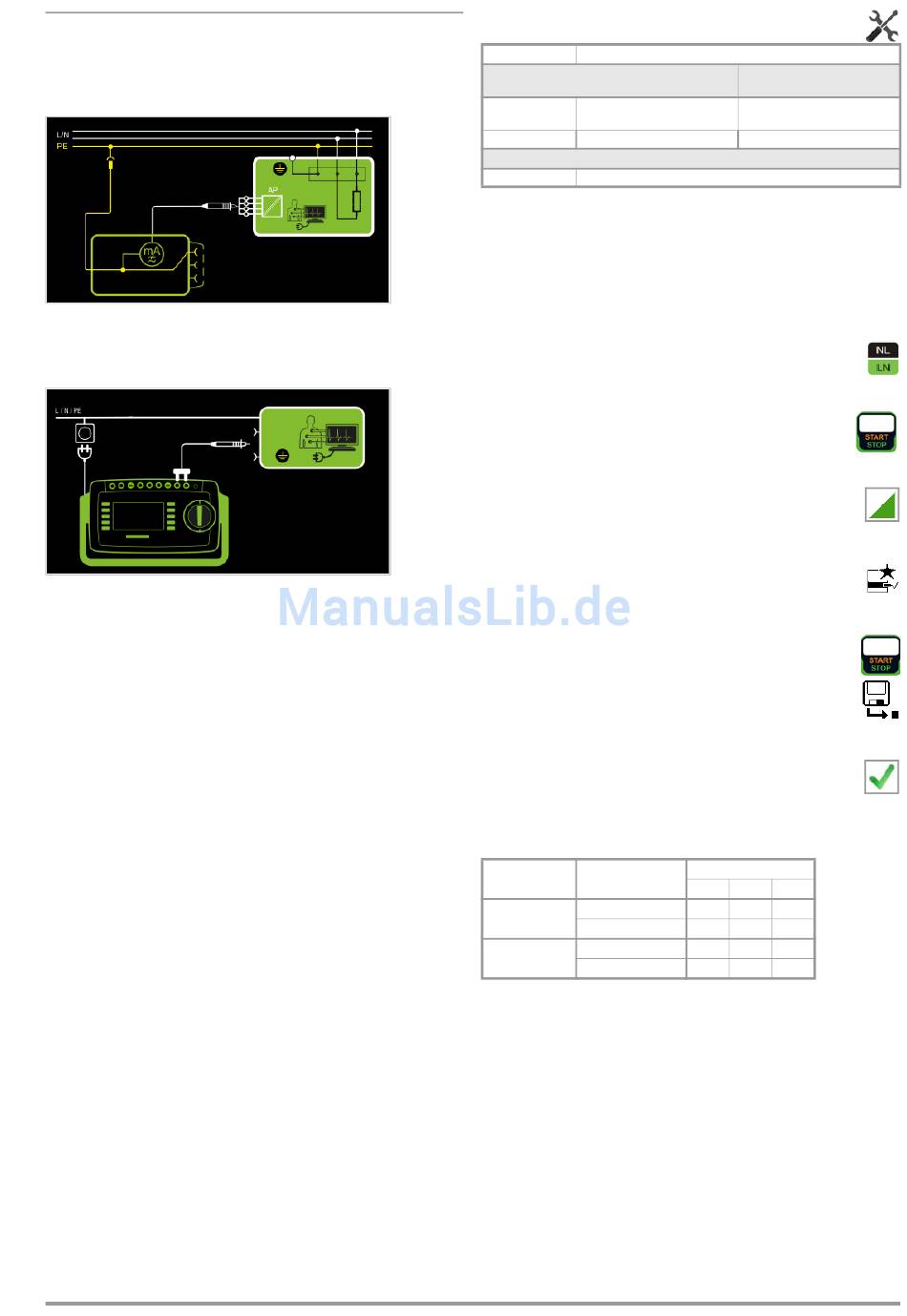

Gossen MetraWatt Secutest Base Bedienungsanleitung Seite 43

Direktes Messverfahren
– Messart Festanschluss (P1)
– Festanschluss
– Sonde an Anschluss P1
Prinzipschaltbild
Der Patientenableitstrom wird zwischen den Patientenanschlüs-
sen und PE des Netzanschlusses gemessen.
Anschlussschaltbild
GMC-I Messtechnik GmbH
Messparameter für IP einstellen
Messparameter Bedeutung
Messart
Direkt (P1) Direktes Messverfahren (über
Prüfdose) mit Prüfsonde P1
Festan. (P1) Fest installierter Prüfling
Polung – nur bei Direkt (P1)
L/N oder N/L Auswahl der Polarität für Netzspannung an Prüfdose
Prüfablauf
➭ Stellen Sie vor allen Ableitstrommessungen sicher, dass die
Messparameter „Ref.spannung L-PE" und „Prüffreq. Alt." im
SETUP korrekt eingestellt sind, siehe Kapitel 6.2.
➭ Stellen Sie den Drehschalter in die Position I
➭ Schließen Sie den Prüfling an die Prüfdose an.
➭ Bei Direktmessung muss die Messung über beide An-
schlusspolaritäten des Netzsteckers durchgeführt wer-
den. Wählen Sie hierzu die jeweilige Polarität durch
Drücken der Taste NL/LN.
➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.
➭ Nach jedem Neuanschluss an das Netz und sobald die
erste Prüfung gestartet wird erfolgt ein Netzanschluss-
test.
➭ Bestätigen Sie die Warnung, dass Netzspannung auf
die Prüfdose geschaltet wird.
➭ Kontaktieren Sie mit der Prüfsonde P1 die kurzge-
schlossenen Eingänge für die Anwendungsteile.
➭ Die Messwerte werden eingeblendet. Das Symbol
Messwertaufnahme rechts erscheint. Bei jedem Drü-
cken auf diese Taste speichern Sie den aktuell ange-
zeigten Messwert in den Zwischenspeicher.
➭ Prüfung beenden: Drücken Sie die Taste START/STOP.
Das Speichersymbol erscheint (Diskette mit Anzahl der
zwischengespeicherten Messwerte) und fordert Sie
zum Speichern der Messwerte unter einer ID-Nummer
auf.
➭ Lesen Sie die Messwerte ab und vergleichen Sie diese mit der
Tabelle zulässiger Grenzwerte.
➭ Zum Verwerfen der zwischengespeicherten Mess-
werte drücken Sie die Taste ESC und bestätigen dies
über die nebenstehende Taste.
Maximal zulässige Grenzwerte der Ableitströme in mA
Prüfnorm
Gleichstrom
IEC 62353
(VDE 0751-1)
Wechselstrom
Gleichstrom
EN 60601
Wechselstrom
Geeignet für
Prüflingsanschluss per
Prüfdose
Festanschluss
..
P
I
P
Typ B Typ BF Typ CF
0,01 0,01 0,01
0,1 0,1 0,01
0,01 0,01 0,01
0,1 0,1 0,01
