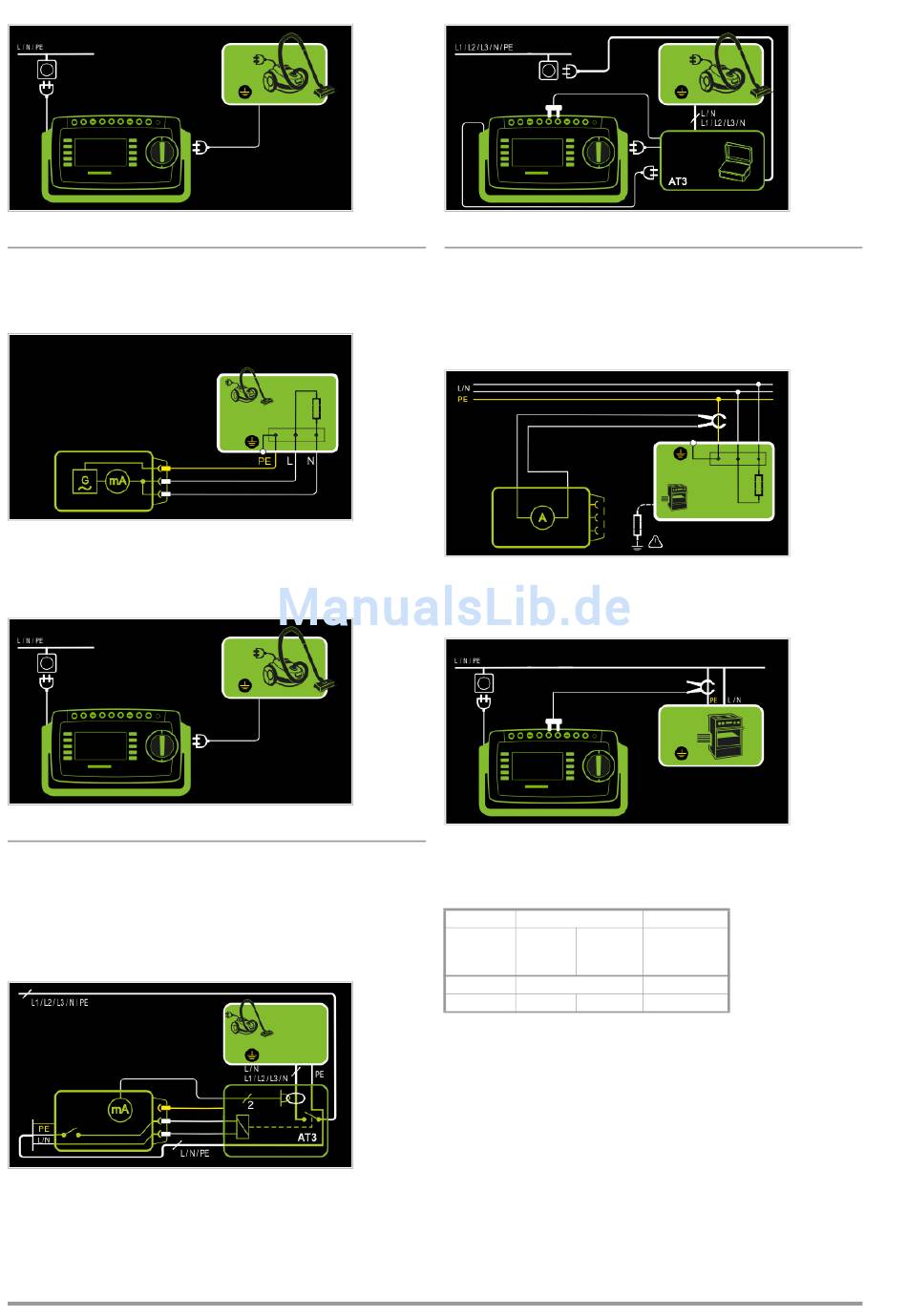

Anschlussschaltbild
Alternatives Messverfahren (Ersatz-Ableitstrom)
– Messart Alternativ
– Netzstecker Prüfling (Schutzklasse I) an Prüfdose
Prinzipschaltbild
Der Ableitstrom wird nach Aufschalten der Prüfspannung zwi-
schen den kurzgeschlossenen Netzleitern L-N und dem Schutz-
leiteranschluss am Prüfling über das Netzanschlusskabel des
Prüflings gemessen.
Anschlussschaltbild
Anschluss von 3-phasigen Prüflingen (nur bei SECUTEST PRO
bzw. Merkmal I01 mit optionalem Prüfadapter AT3-IIIE)
– Messart AT3-Adapter
– Netzstecker Prüfling an Prüfadapter AT3-IIIE
– Sonde AT3-IIIE an Anschlüsse COM-V
– Prüfstecker AT3-IIIE an Prüfdose
Prinzipschaltbild
Messung des Prüflings mit 3-phasigem Netzanschluss über
Adapter AT3-IIIE
32
Anschlussschaltbild (Sonde AT3-IIIE an COM-V)
Messung des Schutzleiterstroms über Zangenstromsensor mit
Spannungsausgang bei fest installierten Prüflingen
(nur bei SECUTEST PRO bzw. Merkmal I01 mit optionalem Zangen-
stromsensor)
– Messart Zange
Prinzipschaltbild
Messung des Schutzleiterstroms durch Umschließen von PE in
der Netzzuleitung mit dem Zangenstromsensor bei fest installier-
tem Prüfling der Schutzklasse I
Anschlussschaltbild (Zangenstromsensor an COM-V)
Messbereich an Zange und Parameter im SECUTEST PRO einstellen
Diese Messart ist nur wählbar, falls der Prüfstrom auf 10 A AC
eingestellt ist.
SECUTEST PRO Zange
Parameter Wandler- Mess-
Wandler- übersetzung bereich
übersetzung (Schalter*)
1:1 WZ12C
1 V / A 1 mV / mA 1 mA... 15 A 0 mA ... 300 A
* nur bei WZ12C
SECUTEST PRO
Anzeigebereich
mit Zange
