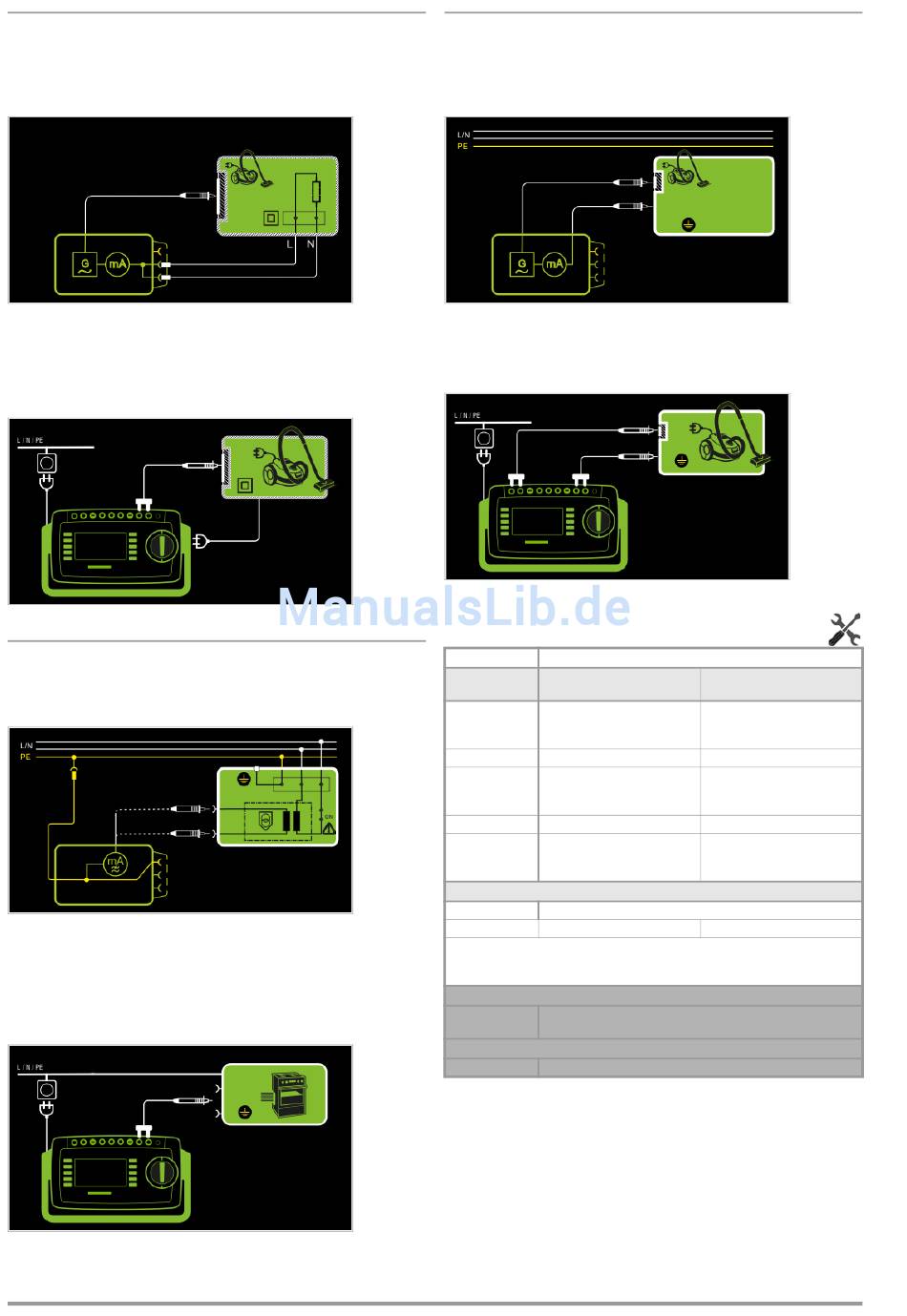

Gossen MetraWatt Secutest Base Bedienungsanleitung Seite 36

Alternatives Messverfahren (Ersatz-Ableitstrom)
– Messart Alternativ (P1)
– Netzstecker Prüfling an Prüfdose,
– Prüfsonde P1 an Anschlüsse P1
Prinzipschaltbild
Der Ableitstrom wird nach Aufschalten der Prüfspannung zwi-
schen den kurzgeschlossenen Netzleitern L-N (Anschlussstecker
Prüfling) und berührbaren leitfähigen Teilen (Sondenkontakt)
gemessen. Gemessen wird der Effektiv-, der AC- oder der DC-
Anteil des Stroms.
Anschlussschaltbild
Direktes Messverfahren bei fest installierten Prüflingen
– Messart Festanschluss
– Anschluss Prüfsonde P1 an Anschlüsse P1
Prinzipschaltbild
Der Prüfling wird mit Netzspannung aus einer Festinstallation
betrieben. Der Ableitstrom wird nacheinander zwischen dem
Schutzleiter des Netzes und den Ausgangsbuchsen einer Schutz-
kleinspannungsversorgung am Prüfling mithilfe der Prüfsonde
gemessen. Weiterhin müssen berührbare, leitfähige Teile, die nicht
mit dem Gehäuse verbunden sind, kontaktiert werden.
Anschlussschaltbild
36
Alternatives Messverfahren mit 2-Pol-Messung (P1–P2)
– Messart Alternativ (P1 - P2)
– Prüfsonde P1 an Anschlüsse P1
– Prüfsonde P2 an Anschlüsse P2
Prinzipschaltbild
Der Isolationswiderstand wird zwischen den von außen mit der
Prüfsonde P2 berührbaren leitfähigen Teilen, die nicht mit dem
Gehäuse verbunden sind, und dem Gehäuse mit der Prüfsonde
P1 gemessen.
Anschlussschaltbild
Messparameter für IB einstellen
Messparameter Bedeutung
Messart
Direkt Direktes Messverfahren
Differentiell Differenzstrommessverfahren
Alternativ (P1) Ersatz-Ableitstrommessverfahren Prüfdose, AT3-Adapter
Festanschluss Fest installierter Prüfling
Alternativ (P1–P2) Ersatz-Ableitstrommessverfahren
mit SECUTEST PRO bzw. Merk-
mal H01
Polung – nur bei Messart Direkt und Differenz
L/N oder N/L Auswahl der Polarität für Netzspannung an Prüfdose
Die Messparameter der Messart „Alternativ" U(Soll) und Frequenz(Soll) entfallen
hier ab FW 1.7.0. Diese Parameter gelten für Einzelmessungen sowie für Prüfab-
läufe und müssen im SETUP eingegeben werden, siehe Kapitel 6.2
U(Soll) – nur bei Messart Alternativ
110 V, 115 V, Auswahl einer Netzspannung für synthetische Prüfspannung
220 V, 230 V, 240 V
Frequenz(Soll) – nur bei Messart Alternativ
48 Hz ... 400 Hz Auswahl einer Netzfrequenz für synthetische Prüfspannung
Geeignet für
Prüflingsanschluss per
Prüfdose, AT3-Adapter
(AT3-IIIE, AT3-IIS, AT3-IIS32),
AT16DI/AT32DI
Prüfdose
(AT3-IIIE, AT3-IIS, AT3-IIS32),
AT16DI/AT32DI, VL2E
Festanschluss
ohne Anschluss SK3:
2-Pol-Messung zwischen Prüfs-
onde 1 und 2, siehe Kapitel 6.6
