LI 11TES
7.2.2 Changement du sens de l'air
Il est possible d'inverser le sens de l'air de l'appareil en modifiant
le ventilateur.
Tenir compte, lors de la conception de l'installation, des proprié-
tés de la canalisation de l'air et de la propagation du bruit qui
peuvent différer après cette transformation. Les données supplé-
mentaires de ces instructions, en rapport avec les bouches d'as-
piration et d'évacuation, restent inchangées.
ATTENTION !
Avant d'ouvrir l'appareil, s'assurer que tous les circuits électriques sont
bien hors tension.
ATTENTION !
Les travaux sur la pompe à chaleur doivent être effectués uniquement par
des techniciens qualifiés et agréés.

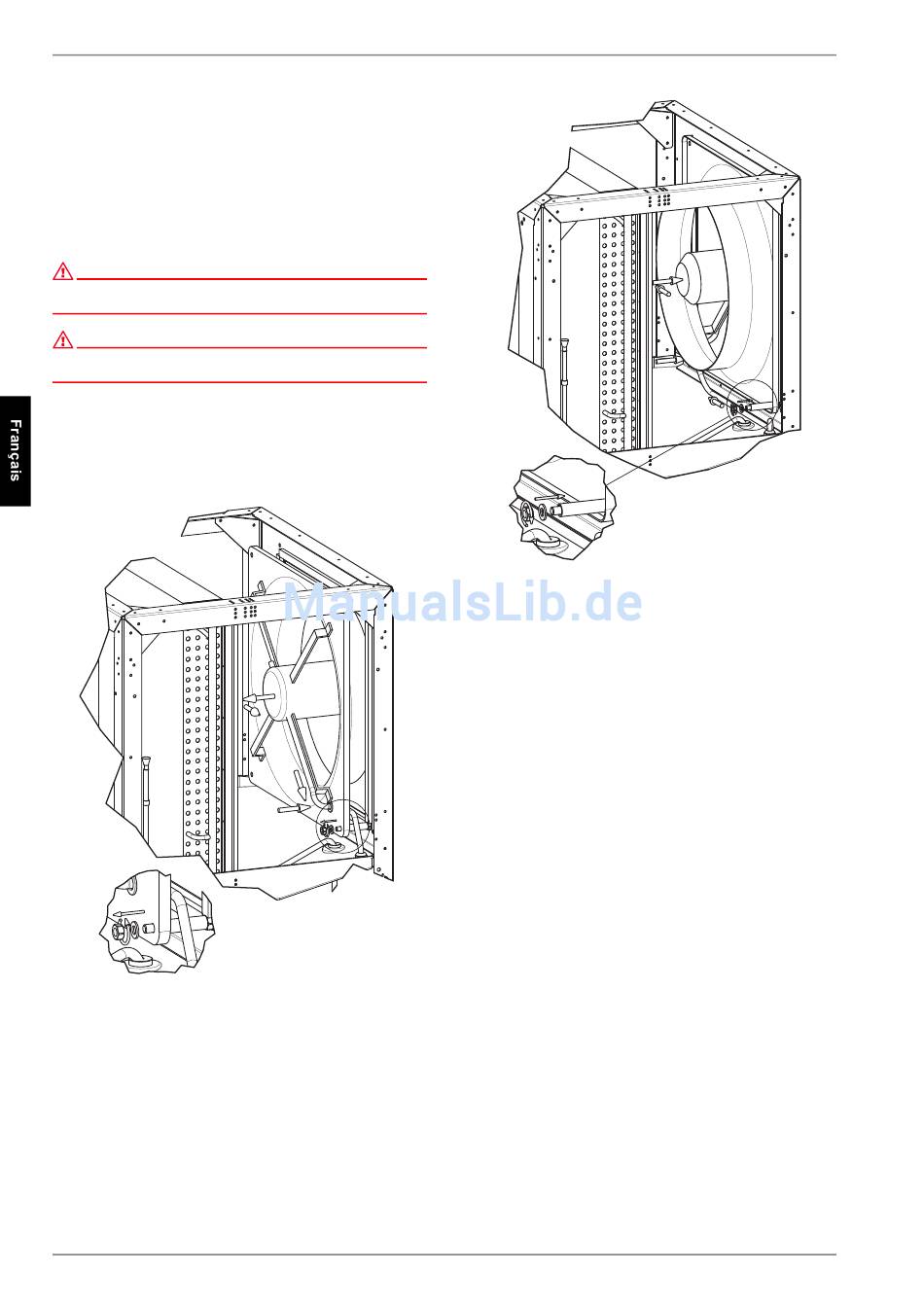

Les étapes suivantes doivent être effectuées :
1) Enlever les parties frontales situées à l'avant en commen-
çant par le bas pour finir par le haut.
2) Ouvrir le boîtier de raccordement du ventilateur et décon-
necter le câble d'alimentation.
4.
4x
3) Tirer le câble d'alimentation vers l'intérieur, au travers du
boîtier de raccordement et de la plaque de buse.
4) Retirer les écrous et les rondelles élastiques présents aux
quatre coins du ventilateur.
5) Tirer légèrement le ventilateur vers l'intérieur de l'appareil
puis le sortir par l'avant de l'appareil. Si besoin est, protéger
l'évaporateur de tout endommagement.
6) Enlever les entretoises d'écartement des boulons de fixation
présents aux quatre coins.
FR-8
5.
3.
452161.66.03 · FD 9203
8.
4x
7) Replacer le ventilateur (avec sens de l'air modifié) dans l'ap-
pareil par le devant, en procédant de la même manière que
précédemment, et en l'enfichant par la droite sur les vis pré-
sentes. Lors de cette étape, faire attention au passage de
câbles. Si besoin est, protéger l'évaporateur de tout endom-
magement.
8) Enficher les entretoises d'écartement sur les boulons de
fixation et visser le ventilateur des quatre côtés au moyen
des écrous et des rondelles élastiques préalablement utili-
sés.
9) Passer le câble comme représenté à travers la plaque de
buse et le boîtier de raccordement et visser les raccorde-
ments.
10) Connecter le câble dans le ventilateur comme il l'était précé-
demment (pour le raccordement, voir le schéma électrique
en annexe et tenir compte de la rotation à droite du champ
magnétique) puis revisser fermement le couvercle du boîtier
de raccordement.
11) Découper l'isolation de l'ouverture d'air sur le côté droit de
l'appareil de même manière qu'il a été procédé pour le côté
gauche, en coupant un carré sur le bord.
12) Visser les parties frontales.
7.
9.
9.
