Elektrischer Schaltplan - Kranzle quadro 800 TST Originalbetriebsanleitung

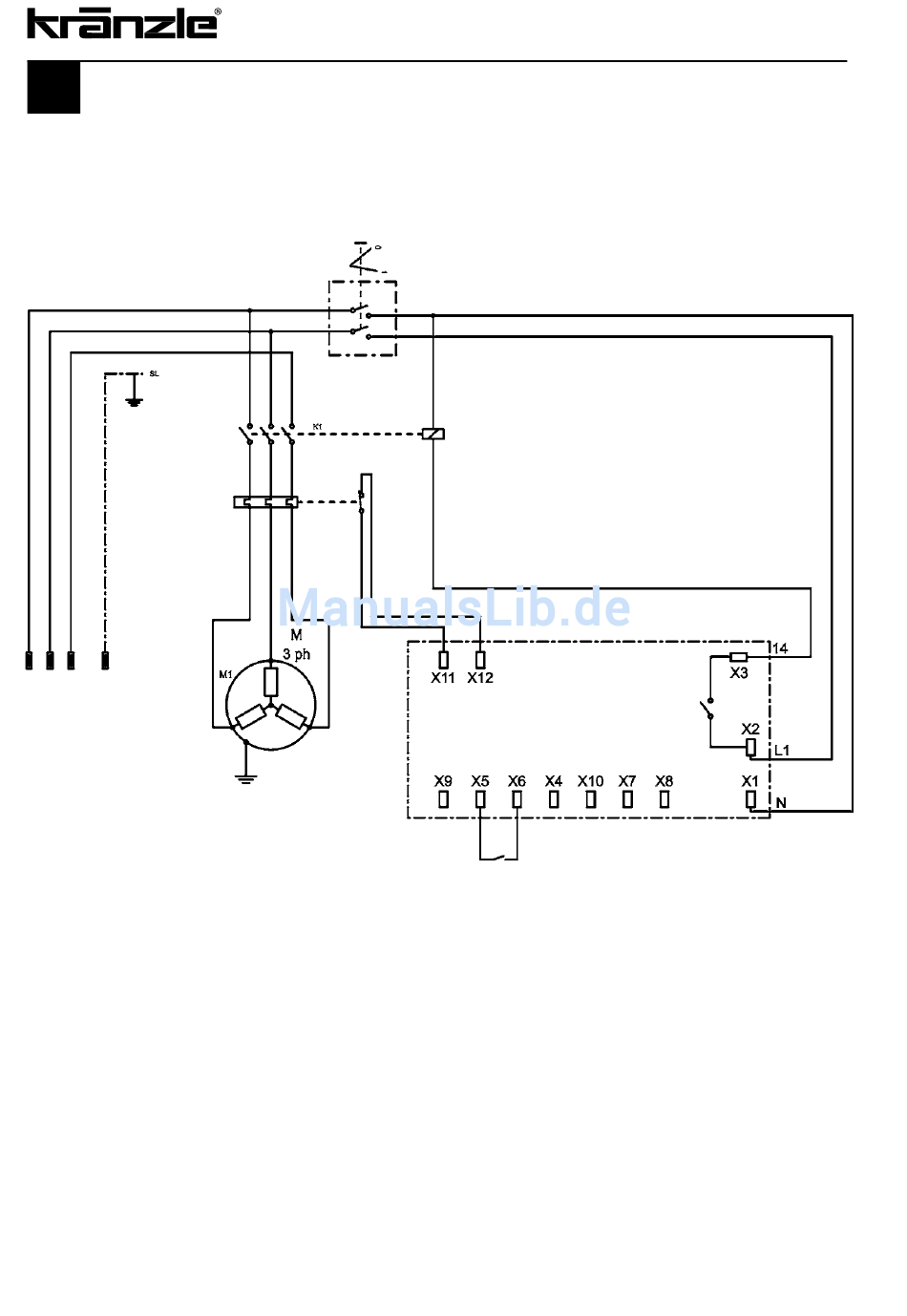

Schaltplan
52
Kränzle quadro
400 V, 50 Hz
Überstrom-
auslöser
12.0 A
Zuleitung über
CEE 5 x 16 A
400 V / 50 Hz
800 - 1500 TST / 1000 - 1500 TS
Pumpenmotor
3 x 400 V / 50 Hz
Ein- /Ausschalter mit 14,5 Ampere
Überlastschutz
Steuerplatine mit
Trafo 400 V / 50 Hz
Druckschalter
