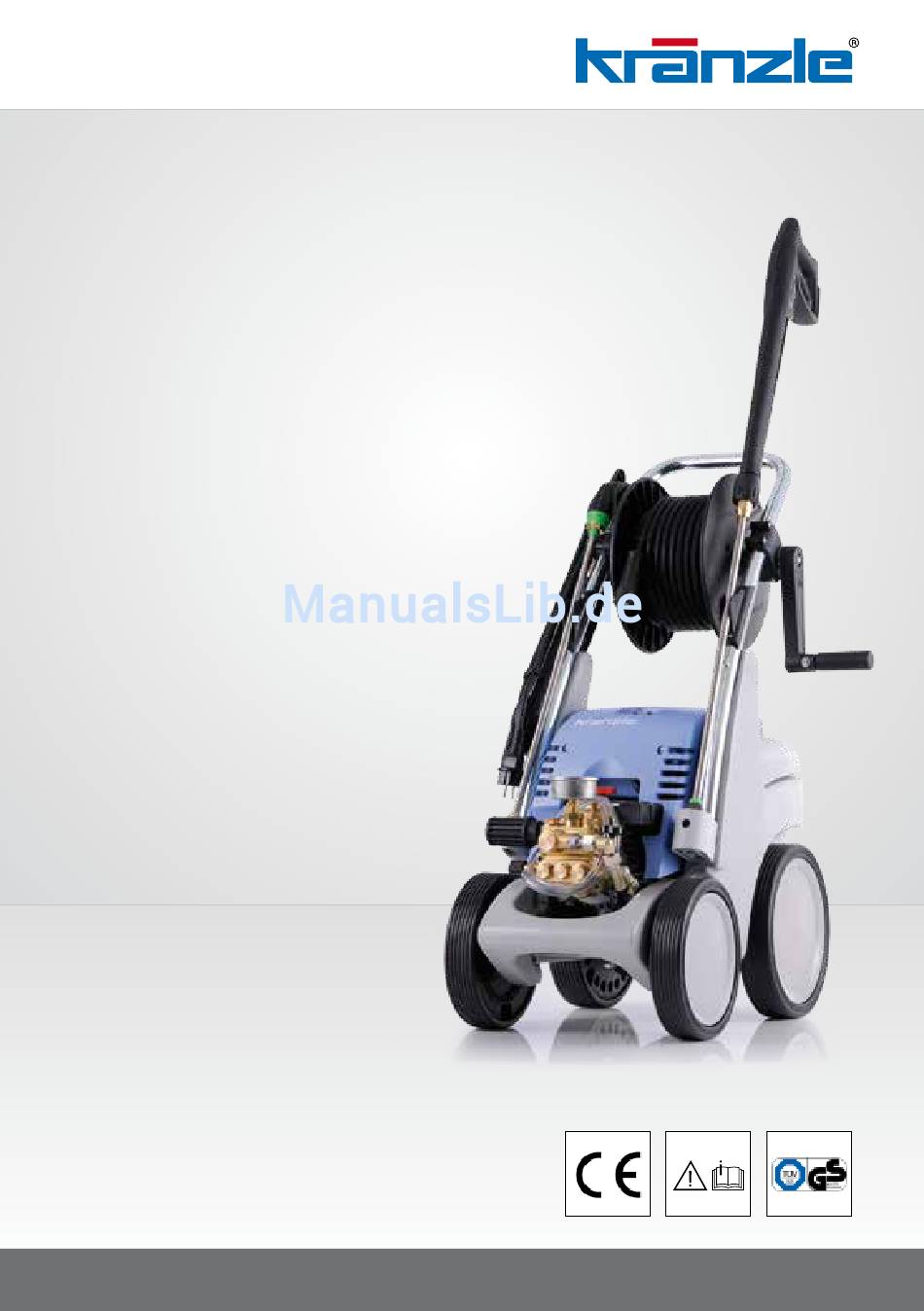

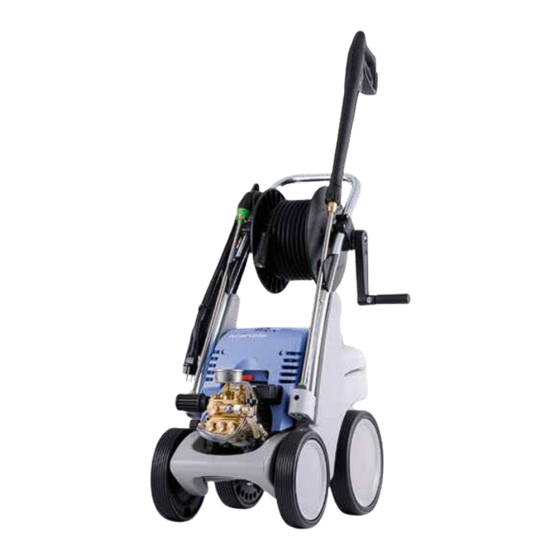

- Seite 1 Original-Betriebsanleitung - CH - H o c h d r u c k r e i n i g e r quadro 10/130 TST quadro 12/150 TST quadro 9/170 TST Vor Inbetriebnahme Sicherheitshinweise lesen und beachten ! Für späteren Gebrauch oder Nachbesitzer aufbewahren.
-
Seite 2: Technische Daten
Technische Daten Technische quadro quadro Daten 10/130 TST 12/150 TST Arbeitsdruck, stufenlos regelbar 10 - 130 bar 10 - 150 bar max. zulässiger Überdruck 145 bar 165 bar Wasserleistung bei Nenndruck 10,0 l/min 12,0 l/min Düsengröße (Flachstrahl) 25045 25045 (Schmutzkiller) Volumen Schwimmerkasten max. -
Seite 3: Inhaltsverzeichnis
Beschreibung Sehr verehrter Kunde Wir möchten Sie zu Ihrem neuen Hochdruckreiniger mit integriertem Schwimmer- kasten herzlich beglückwünschen und uns für den Kauf bedanken! Um den Umgang mit dem Gerät zu erleichtern, dürfen wir Ihnen auf den nachfolgenden Seiten das Gerät erklären. Das Gerät hilft Ihnen professionell bei all Ihren Reinigungsarbeiten, z. -
Seite 4: Beschreibung
Beschreibung quadro 10/130 230V/50Hz quadro 12/150 400V/50Hz Aufbau Die KRÄNZLE quadro 10/130 und 12/150 - Hochdruckreiniger sind fahrbare Maschi- nen mit Schlauchtrommel und 15m Industrieschlauch. Der Aufbau ist aus dem Schema zu ersehen. Funktion 6 Reinigungsmittelventil 1 Zulauf Wasseranschluß mit Filter 2 Deckel Schwimmerkasten 7 Hochdruckschlauch 3 Hochdruckpumpe... -
Seite 5: Wasser - System
Beschreibung Wasser - System Das Wasser muß unter Druck (2 - 8 bar Vordruck) dem Hochdruckreiniger zugeführt werden. Ein Schwimmerventil regelt den Wasserzulauf. Anschließend wird das Wasser von der Hochdruckpumpe aus dem Schwimmerkasten gesaugt und unter dem eingestellten Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet. -
Seite 6: Hochdruckschlauchleitung Und Spritzeinrichtung
Beschreibung Hochdruckschlauchleitung und Spritzeinrichtung Die zur Ausstattung der Maschine gehörende Hochdruckschlauchleitung und Sprit- zeinrichtung sind aus hochwertigem Material und sind auf die Betriebsbedingungen der Maschine abgestimmt sowie vorschriftsmäßig gekennzeichnet. Bei Ersatzbedarf sind nur vom Hersteller zugelassene und vorschrifts- gemäß gekennzeichnete Bauteile zu verwenden. Hochdruckschlauch- leitungen und Spritzeinrichtungen sind druckdicht anzuschließen. -
Seite 7: Totalstopsystem
Beschreibung Mit Totalstopsystem Die Kränzle quadro 11/140 TS und 12/150 TS - Hochruckreiniger sind mit einem Totalstopsystem ausgestattet. Ist der Hauptschalter eingeschaltet, so wird beim Öffnen der Abschalt- pistole über einen Druckschalter der Motor gestartet, die Pumpe erreicht schnell den ein- gestellten Arbeitsdruck. -
Seite 8: Elektroanschluß
Beschreibung quadro 11/140 230V/50Hz quadro 12/150 400V/50Hz Elektroanschluß Die Maschine wird mit einem Anschlußkabel mit Netzstecker geliefert. Der Stecker muß in eine vorschriftsmäßig installierte Steckdose mit Schutzleiteran- schluß und FI-Fehlerstrom-Schutzschalter 30 mA eingesteckt werden. Die Steckdose ist netzseitig mit 10 A ( 230 V ) / 16 A ( 400V ) träge abzusichern. KRÄNZLE quadro 11/140 TST = 230 Volt / 50 Hz KRÄNZLE quadro 12/150 TST = 400 Volt / 50 Hz (Drehrichtung gleichgültig) -
Seite 9: Feststellbremse
Beschreibung Feststellbremse Bremse geschlossen Bremse geöffnet Kurzbetriebsanleitung: 1. Hochdruckschlauch mit Spritzpistole verbinden. 2. Wasseranschluß herstellen. 3. Stromanschluß herstellen (siehe Seite 8). 4. Gerät einschalten, Pistole öffnen und mit dem Waschvorgang beginnen. 5. Nach Beendigung des Waschvorgangs Hauptschalter am Gerät in Null- stellung und durch öffnen der Pistole den Druck im Hochdruckschlauch abbauen. -
Seite 10: Das Haben Sie Gekauft
Das haben Sie alles gekauft: 1. Schmutzkiller Sprühlanze mit Düsenschutz und Hochdruckdüse Flachstrahl 25° 2. Spritzpistole M2000 mit Isohandgriff und Verschraubung 3. KRÄNZLE - Hochdruckreiniger quadro 11/140 und 12/150 TST mit Schlauchtrommel und 15 m Hochdruckschlauch NW 6 mit Stahleinlage 4. -
Seite 11: Inbetriebnahme
Inbetriebnahme Um den Hochdruckreiniger zu lenken, stemmen Sie 1. den Fuß gegen die Kippstütze und ziehen Sie dann 2. das Gerät zu sich her. 1. Ölstand kontrollieren Der Ölstand am Ölmeßstab muß zwischen den beiden Markierun- gen liegen. - Seite 12 Inbetriebnahme 2. Hochdrucklanze oder Schmutz- killer mit der Handpistole verbinden. 3. Hochdruckschlauch schlingenfrei abrollen und mit der Handpistole und Pumpe verbinden. Max. 20 m HD-Schlauch verwenden. 4. Verbindung Hochdruck- schlauch vom Gerät zur Lanze...
-
Seite 13: Außenansaugen
Inbetriebnahme 5. Die Maschine muß an die Wasserleitung mit kaltem oder mit bis zu 60°C heißem Wasser angeschlossen werden (Siehe Seite 2). Der Schlauchquerschnitt muß mindestens 3/4“ = 16 mm sein (freier Durchgang). Sieb Nr. 1 muß immer sauber sein. Sieb vor jeder Inbetriebnahme auf Sauberkeit prüfen! ACHTUNG ! -
Seite 14: Reinigungsmittel Ansaugen
Außerbetriebnahme Reinigungsmittel ansaugen Chemiesieb Nr. 5 in Behälter mit Reinigungsmittel stecken. Reinigungsmittelventil (6) aufdrehen, dann wird das Reinigungsmittel angesaugt. Beim Schließen des Reinigungsmittelventils wird die Chemiezufuhr automatisch geschlossen. Reini- gungsmittel einwirken lassen und dann absprü- hen. (siehe auch Seite 5) Zusatzmittel pH-Wert neutral 7 - 9 einhalten. -
Seite 15: Sicherheitshinweise „Das Ist Verboten
Sicherheitshinweise Frostschutz Das Gerät ist normalerweise nach dem Betrieb noch zum Teil mit Wasser gefüllt. Deshalb ist es nötig, besondere Maßnahmen zu ergreifen, um das Gerät vor Frost zu schützen. - Entleeren Sie das Gerät vollständig. Trennen Sie dazu das Gerät von der Wasserversorgung. Schalten Sie den Hauptschalter ein und öffnen Sie die Pistole. - Seite 16 Das ist verboten ! Den Wasserstrahl nie auf Menschen oder Tiere richten! Das Kabel nicht beschädigen oder unsachgemäß reparieren! Hochdruckschlauch nicht mit Schlingen oder Knick ziehen! Schlauch nicht über scharfe Kanten ziehen!
- Seite 17 Das ist verboten ! Kinder dürfen nicht mit Hochdruckrei- nigern arbeiten! Das Gerät nicht mit Hochdruck- oder Wasserstrahl absprühen! Den Wasserstrahl nicht auf Steck-do- sen richten!
-
Seite 18: Kombinationsmöglichkeiten
Weitere Kombinationsmöglichkeiten... (auf Anfrage) Rotierende Waschbürste Best.-Nr. 41.050 1 Kanalreinigungsschlauch 10 m - Best.-Nr. 41.058 1 15 m - Best.-Nr. 41.058 Umwelt-, Abfall- und Gewässervorschriften bei Benutzung der Zubehörteile beachten! - Seite 19 mit anderem KRÄNZLE - Zubehör Autowäsche, Glas, Wohnwagen, Boote usw. Rotierende Waschbürste mit 40 cm Verlän- gerung und ST 30 Nippel M 22 x 1,5 Reinigung von Rohren, Kanälen, Abflüssen. Rohrreinigungsschlauch mit KN-Düse und ST 30 Nippel M 22 x 1,5 Reinigung von Autos und allen glatten Flä- chen.
-
Seite 20: Kleine Reparaturen
Kleine Reparaturen - Düse verstopft ! Es kommt kein Wasser, aber Manometer zeigt vollen Druck ! Spülen Sie zuerst den Gewöhnlich kommt Wenn die Schlauch von jetzt ein kräftiger Lanze Rückständen Wasser- nur tropft, frei ! strahl ! Bei der Flachstrahl-Lanze nehmen Sie sie ab und braucht nur die vordere reinigen Sie die... - Seite 21 selbst gemacht Ventile verschmutzt oder verklebt ! Manometer zeigt keinen vollen Druck Der Hochdruckschlauch vibriert. Wasser tritt stoßweise aus. Ventile können verkleben, wenn das Gerät lange nicht gebraucht wurde. zeigt das Ist ein Ventil verstopft, Oder der M anometer Hochdruck- wenig oder schlauch gar keinen...
-
Seite 22: Ersatzteillisten
Komplettaggregat... - Seite 23 quadro 10/130 - 12/150 TST...
-
Seite 24: Wassereingang Und Bremse
Wassereingang und Bremse... - Seite 25 quadro 10/130 - 12/150 TST Ersatzteilliste KRÄNZLE quadro 10/130 - 12/150 TST Wassereingang und Bremse Pos. Bezeichnung Stck Best.Nr. Revisionsdeckel 46.512 Dichtung Revisionsdeckel 46.513 Sterngriffschraube M6 46.031 Schwimmerventil 46.250 1 Mutter R3/4“ 46.258 Kunststoffschraube 5x14 43.426 Scheibe 5,3 DIN9021 50.152 Zugfeder 46.020 Deckel Bremse...
- Seite 26 Pumpenmotor...
-
Seite 27: Ersatzteilliste Kränzle Quadro 10/130 Tst Pumpenmotor
10/130 TST Ersatzteilliste KRÄNZLE quadro 10/130 TST Pumpenmotor Pos. Bezeichnung Stck Best.Nr. Ölgehäuse für AP mit Deckel und Dichtung 1 46.530 1 Motorgehäuse mit Stator Wechselstrom 46.528 Rotor mit Motorwelle 43.316 Passfeder 6 x 6 x 20 41.483 1 Motor-Lager B-Seite 6205 - 2Z 43.317... - Seite 28 Pumpenmotor...
-
Seite 29: Ersatzteilliste Kränzle Quadro 12/150 Tst Pumpenmotor
quadro 12/150 TST Ersatzteilliste KRÄNZLE quadro 12/150 TST Pumpenmotor Pos. Bezeichnung Stck Best.Nr. Ölgehäuse für AP 46.530 1 Motorgehäuse mit Stator Drehstrom 46.529 Rotor mit Motorwelle 43.316 Passfeder 6 x 6 x 20 41.483 1 Motor-Lager B-Seite 6205 - 2Z 43.317 Motor-Lager Schulterlager 7304 41.027... - Seite 30 Antrieb...
- Seite 31 Plungerfeder 41.033 Federdruckscheibe 18 mm 41.034 Plunger 18 mm 41.032 1 Sprengring 18 mm 41.035 Taumelscheibe 11,0° (quadro 10/130 TST) 1 41.028-11,0 Taumelscheibe 13,75° (quadro 12/150 TST) 1 41.028-13,75 Axial-Rillenkugellager 3-teilig 43.486 Innensechskantschraube M 8 x 30 41.036 1 O-Ring 14 x 2 43.445...
-
Seite 32: Ul Und Druckschalter
UL und Druckschalter... - Seite 33 quadro 10/130 - 12/150 TST...
-
Seite 34: Ventilgehäuse
Ventilgehäuse... - Seite 35 quadro 10/130 - 12/150 TST...
- Seite 36 Schlauchtrommel...
- Seite 37 quadro 10/130 - 12/150 TST 3333...
-
Seite 38: M2000-Pistole Und Lanze
M2000-Pistole und Lanze Pos. Bezeichnung Stck Best.Nr. Pistolenschale re+li 12.450 Schraube 3,5 x 14 44.525 Reparatursatz M2000 12.454 O-Ring 9,3 x 2,4 13.273 Düsenschutz 26.002 1 Rohr 500 mm; bds. M12x1 41.527 1 ST 30 Nippel M 22 x 1,5 / M12x1 m. ISK 1 13.363 Flachstrahldüse 2003 (quadro 9/170) M2003... - Seite 39 Schmutzkiller Ersatzteilliste KRÄNZLE quadro 10/130 - 12/150 TST Schmutzkiller Pos. Bezeichnung Stck Best.Nr. Sprühkörper 41.520 O-Ring 6,88 x 1,68 41.521 Düsensitz 41.522 Düse 045 (quadro 11/140, 12/150) 41.523 Stabilisator 41.524 O-Ring 40.016 1 Sprühstopfen M12x1 IG 41.526 Rohr 400 mm lang; bds. M12x1 15.002 ST 30 Nippel M 22 x 1,5 / R1/4“...
-
Seite 40: Schaltplan
Schaltplan... - Seite 41 Schaltplan...
-
Seite 42: Allgemeine Vorschriften
Allgemeine Vorschriften Prüfungen Die Maschine ist nach den „Richtlinien für Flüssigkeitsstrahler“ bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung sind schriftlich festzuhalten. Formlose Aufzeichnungen genügen. (siehe Seite 48-49) Unfallverhütung Die Maschine ist so ausgerüstet, daß... -
Seite 43: Konformitätserklärung
Hochdruckreiniger High-pressure-cleaners Nettoyeurs À Haute Pression I. Kränzle GmbH Elpke 97 . 33605 Bielefeld EG-Konformitätserklärung Kränzle quadro 10/130 TST Hiermit erklären wir, Kränzle quadro 12/150 TST daß die Bauart der Hochdruckreiniger: Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, 89257 Illertissen techn. -
Seite 44: Prüfbericht Für Hochdruckreiniger
Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Eigentümer: Typ: Anschrift:... - Seite 45 Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Eigentümer: Typ: Anschrift:...
-
Seite 46: Allgemeine Vorschriften / Ölwechsel / Garantie
Garantie Garantie Die Garantie gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Garantie. Die Maschine muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Garantiebestimmungen. Garantie besteht nur bei ordnungsgemäßer Verwendung von Original-Kränzle-Zubehörteilen und Original- Kränzle-Ersatzteilen. Für Geräte, die an Verbraucher verkauft wurden beträgt die Garantiezeit 24 Monate, bei Kauf für gewerblichen Einsatz beträgt die Garantiezeit 12 Monate. - Seite 47 Notizen...
-
Seite 48: Prüfbericht
I . K r ä n z l e G m b H E l p k e 9 7 D - 3 3 6 0 5 B i e l e f e l d N a c h d r u c k n u r m i t G e n e h m i g u n g d e r F i r m a K r ä n z l e . S t a n d 0 4 .
