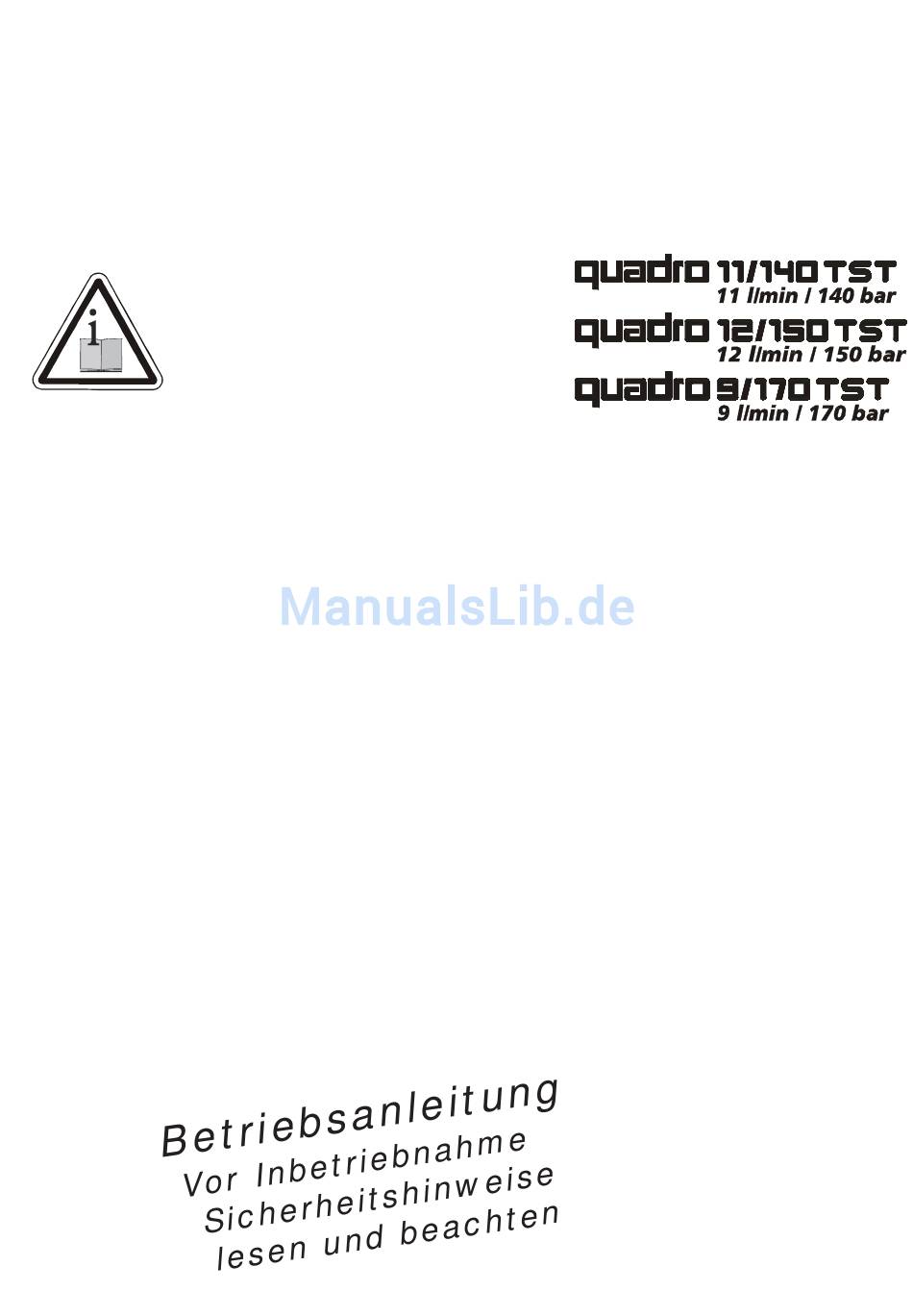

  • Seite 1 Hochdruckreiniger...

  • Seite 2: Technische Daten

    Technische Daten Technische quadro quadro quadro Daten 9/170 TST 11/140 TST 12/150 TST Arbeitsdruck, stufenlos regelbar 10 - 170 bar 10 - 140 bar 10 - 150 bar max. zulässiger Überdruck 190 bar 155 bar 165 bar Wasserleistung bei Nenndruck 8,7 l/min 11,0 l/min 12,0 l/min...

  • Seite 3: Inhaltsverzeichnis

    Beschreibung Sehr verehrter Kunde Wir möchten Sie zu Ihrem neuen Hochdruckreiniger mit integriertem Schwimmer- kasten herzlich beglückwünschen und uns für den Kauf bedanken! Um den Umgang mit dem Gerät zu erleichtern, dürfen wir Ihnen auf den nachfolgenden Seiten das Gerät erklären. Das Gerät hilft Ihnen professionell bei all Ihren Reinigungsarbeiten, z.

  • Seite 4: Beschreibung

    Beschreibung quadro 9/170 quadro 11/140 230V/50Hz quadro 12/150 400V/50Hz Aufbau Die KRÄNZLE quadro 9/170; 11/140 und 12/150 - Hochdruckreiniger sind fahrbare Maschinen mit Schlauchtrommel und 15m Industrieschlauch. Der Aufbau ist aus dem Schema zu ersehen. Funktion 1 Zulauf Wasseranschluß mit Filter 6 Reinigungsmittelventil 7 Hochdruckschlauch 2 Deckel Schwimmerkasten...

  • Seite 5: Wasser - System

    Beschreibung Wasser - System Das Wasser muß unter Druck (2 - 8 bar Vordruck) dem Hochdruckreiniger zugeführt werden. Ein Schwimmerventil regelt den Wasserzulauf. Anschließend wird das Was- ser von der Hochdruckpumpe aus dem Schwimmerkasten gesaugt und unter dem eingestellten Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheits- strahlrohr wird der Hochdruckstrahl gebildet.

  • Seite 6: Hochdruckschlauchleitung Und Spritzeinrichtung

    Beschreibung Hochdruckschlauchleitung und Spritzeinrichtung Die zur Ausstattung der Maschine gehörende Hochdruckschlauchleitung und Spritz- einrichtung sind aus hochwertigem Material und sind auf die Betriebsbedingungen der Maschine abgestimmt sowie vorschriftsmäßig gekennzeichnet. Bei Ersatzbedarf sind nur vom Hersteller zugelassene und vorschriftsge- mäß gekennzeichnete Bauteile zu verwenden. Hochdruckschlauchleitungen Spritzeinrichtungen sind druckdicht...

  • Seite 7: Totalstopsystem

    Beschreibung Mit Totalstopsystem Die Kränzle quadro 9/170 TS, 11/140 TS und 12/150 TS - Hochruckreiniger sind mit einem Totalstopsystem ausgestattet. Ist der Hauptschalter eingeschaltet, so wird beim Öffnen der Abschaltpistole über einen Druckschalter der Motor gestartet, die Pumpe erreicht schnell den eingestellten Arbeitsdruck.

  • Seite 8: Elektroanschluß

    FI-Fehlerstrom-Schutzschalter 30 mA eingesteckt werden. Die Steckdo- se ist netzseitig mit 16 A träge abzusichern. KRÄNZLE quadro 9/170 TST, 11/140 TST = 230 Volt / 50 Hz KRÄNZLE quadro 12/150 TST = 400 Volt / 50 Hz (Drehrichtung gleichgültig) Bei Verwendung eines Verlängerungskabels muß...

  • Seite 9: Feststellbremse

    Beschreibung Feststellbremse Bremse geschlossen Bremse geöffnet Kurzbetriebsanleitung: 1. Hochdruckschlauch mit Spritzpistole verbinden. 2. Wasseranschluß herstellen. 3. Stromanschluß herstellen (siehe Seite 8). 4. Gerät einschalten, Pistole öffnen und mit dem Waschvorgang begin- nen. 5. Nach Beendigung des Waschvorgangs Hauptschalter am Gerät in Nullstellung und durch öffnen der Pistole den Druck im Hochdruck- schlauch abbauen.

  • Seite 10: Das Haben Sie Gekauft

    Das haben Sie alles gekauft: 1. Schmutzkiller Sprühlanze mit Düsenschutz und Hochdruckdüse Flachstrahl 25° 2. Spritzpistole PICO mit Isohandgriff und Verschraubung 3. KRÄNZLE - Hochdruckreiniger quadro 9/170, 11/140 und 12/150 TST mit Schlauchtrommel und 15 m Hochdruckschlauch NW 6 mit Stahleinlage 4.

  • Seite 11: Inbetriebnahme

    Inbetriebnahme Um den Hochdruckreiniger zu lenken, stemmen Sie 1. den Fuß gegen die Kippstütze und ziehen Sie dann 2. das Gerät zu sich her. 1. Ölstand kontrollieren Öl muß im Schauglas sichtbar sein...
  • Seite 12 Inbetriebnahme 2. Hochdrucklanze oder Schmutz- killer mit der Handpistole verbinden. 3. Hochdruckschlauch schlingenfrei abrollen und mit der Handpistole und Pumpe verbinden. Max. 20 m HD-Schlauch verwenden. 4. Verbindung Hochdruck- schlauch vom Gerät zur Lanze...

  • Seite 13: Außenansaugen

    Inbetriebnahme 5. Die Maschine muß an die Wasserleitung mit kaltem oder mit bis zu 60°C heißem Wasser angeschlossen werden (Siehe Seite 2). Der Schlauchquerschnitt muß mindestens 3/4" = 16 mm sein (freier Durchgang). Sieb Nr. 1 muß immer sauber sein. Sieb vor jeder Inbetriebnahme auf Sauberkeit prüfen! ACHTUNG !

  • Seite 14: Reinigungsmittel Ansaugen

    Außerbetriebnahme Reinigungsmittel ansaugen Chemiesieb Nr. 5 in Behälter mit Reinigungsmittel stecken. Reinigungsmittelventil (6) aufdrehen, dann wird das Reinigungsmittel angesaugt. Beim Schlie- ßen des Reinigungsmittelventils wird die Chemie- zufuhr automatisch geschlossen. Reinigungsmit- tel einwirken lassen und dann absprühen. (siehe auch Seite 5) Vorschriften des Zusatzmittelhers- tellers (z.B.: Schutzausrüstung) und Abwasserbestimmungen beachten!

  • Seite 15: Sicherheitshinweise „Das Ist Verboten

    Sicherheitshinweise Für Rückstoß - Hinweis auf Seite 2! Sicherungssperre an der Pistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen unmöglich zu machen!
  • Seite 16 Das ist verboten ! Das ist verboten ! Das ist verboten ! Das ist verboten ! Das ist verboten ! Den Wasserstrahl nie auf Menschen oder Tiere richten! Das Kabel nicht beschädigen oder unsachgemäß reparieren! Hochdruckschlauch nicht mit Schlingen oder Knick ziehen! Schlauch nicht über scharfe Kanten ziehen!
  • Seite 17 Das ist verboten ! Kinder dürfen nicht mit Hochdruck- reinigern arbeiten! Das Gerät nicht mit Hochdruck- oder Wasserstrahl absprühen! Den Wasserstrahl nicht auf Steck- dosen richten!

  • Seite 18: Kombinationsmöglichkeiten

    Weitere Kombinationsmöglichkeiten... (auf Anfrage) (auf Anfrage) (auf Anfrage) (auf Anfrage) (auf Anfrage) Rotierende Waschbürste Best.-Nr. 41.050 1 Kanalreinigungsschlauch 10 m - Best.-Nr. 41.058 1 15 m - Best.-Nr. 41.058 Umwelt-, Abfall- und Gewässervorschriften bei Benutzung der Zubehörteile beachten!
  • Seite 19 mit anderem KRÄNZLE - Zubehör Autowäsche, Glas, Wohnwagen, Boote usw. Rotierende Waschbürste mit 40 cm Verlän- gerung und ST 30 Nippel M 22 x 1,5 Reinigung von Rohren, Kanälen, Abflüs- sen. Rohrreinigungsschlauch mit KN-Düse und ST 30 Nippel M 22 x 1,5 Reinigung von Autos und allen glatten Flächen.

  • Seite 20: Kleine Reparaturen

    Kleine Reparaturen - Düse verstopft ! Es kommt kein Wasser, aber Manometer zeigt vollen Druck ! Gewöhnlich kommt jetzt Spühlen Sie zuerst den Wenn die Schlauch von ein kräftiger Lanze Rückständen Wasser- nur tropft, frei ! strahl ! Bei der Flachstrahl-Lanze nehmen Sie sie ab und braucht nur die vordere reinigen Sie die...
  • Seite 21 selbst gemacht Ventile verschmutzt oder verklebt ! Manometer zeigt keinen vollen Druck Der Hochdruckschlauch vib- Wasser tritt stoßweise aus. riert. Ventile können verkleben, wenn das Gerät lange nicht gebraucht wurde. zeigt das Ist ein Ventil verstopft, Oder der M anometer Hochdruck- wenig oder schlauch...

  • Seite 22: Ersatzteillisten

    K K K K K ompletta ompletta ompletta ompletta g g g g g g g g g g r r r r r e e e e e g g g g g a a a a a t t t t t ompletta...
  • Seite 23 quadro 9/170 - 12/150 TST...

  • Seite 24: Wassereingang Und Bremse

    Wassereingang und Bremse...
  • Seite 25 quadro 9/170 - 12/150 TST...
  • Seite 26 Pumpenmotor...
  • Seite 27 quadro 9/170 - 11/140 TST Ersatzteilliste KRÄNZLE quadro 9/170 - 11/140 TST Pumpenmotor Pos. Bezeichnung Stck Best.Nr. Ölgehäuse für AP 46.530 1 Motorgehäuse mit Stator Wechselstrom 46.528 Rotor mit Motorwelle 43.316 Passfeder 6 x 6 x 20 41.483 1 Motor-Lager B-Seite 6205 - 2Z 43.317 Motor-Lager A-Seite Schulterlager 7304 BEP1 41.027...
  • Seite 28 Pumpenmotor...

  • Seite 29: Ersatzteilliste Kränzle Quadro 12/150 Tst Pumpenmotor

    quadro 12/150 TST Ersatzteilliste KRÄNZLE quadro 12/150 TST Pumpenmotor Pos. Bezeichnung Stck Best.Nr. Ölgehäuse für AP 46.530 1 Motorgehäuse mit Stator Drehstrom 46.529 Rotor mit Motorwelle 43.316 Passfeder 6 x 6 x 20 41.483 1 Motor-Lager B-Seite 6205 - 2Z 43.317 Motor-Lager A-Seite Schulterlager 7304 BEP1 41.027...
  • Seite 30 Antrieb...
  • Seite 31 9/170 TST Ersatzteilliste KRÄNZLE 9/170 TS T Getriebeteil für 15 mm Plunger-Durchmesser Pos. Bezeichnung Stck Best.Nr. Gehäuseplatte für 15 mm Plunger 42.906 Öldichtung 15 x 24 x 7 42.907 O-Ring Viton 88 x 2 41.021 1 Plungerfeder 41.033 Federdruckscheibe 15 mm 42.909...
  • Seite 32 Antrieb...
  • Seite 33 quadro 11/140 - 12/150 TST Ersatzteilliste KRÄNZLE 11/140 - 12/150 TS T Getriebeteil für 18 mm Plunger-Durchmesser Pos. Bezeichnung Stck Best.Nr. Gehäuseplatte für 18 mm Plunger 41.020 2 Öldichtung 18 x 28 x 7 41.031 O-Ring Viton 88 x 2 41.021 1 Plungerfeder 41.033...

  • Seite 34: Ul Und Druckschalter

    UL und Druckschalter...
  • Seite 35 quadro 9/170 - 12/150 TST...
  • Seite 36 V V V V V entilgehäuse entilgehäuse entilgehäuse entilgehäuse entilgehäuse...
  • Seite 37 KRÄNZLE 9/170 TS T KRÄNZLE 9/170 TS T KRÄNZLE 9/170 TS T KRÄNZLE 9/170 TS T KRÄNZLE 9/170 TS T 52524...

  • Seite 38: Ventilgehäuse

    Ventilgehäuse...
  • Seite 39 quadro 11/140 - 12/150 TST...
  • Seite 40 Schlauchtrommel...
  • Seite 41 quadro 9/170 - 12/150 TST 3333...

  • Seite 42: Midi-Pistole Und Lanze

    MIDI-Pistole und Lanze Pos. Bezeichnung Stck Best.Nr. Rohranschlußteil R1/4" 12.125 incl. Pos. 3, 4, 21 Scheibe 5,3 DIN9021 50.152 Abzug-Hebel kpl. 12.144 1 Rohr kunststoffumspritzt 15.004 2 bds. R 1/4" AG Überwurfmutter ST 30 M22 x 1,5 IG 13.276 1 Außen-Sechskant-Nippel R 1/4"...
  • Seite 43 Schmutzkiller Ersatzteilliste KRÄNZLE quadro 9/170 - 12/150 TST Schmutzkiller Pos. Bezeichnung Stck Best.Nr. Sprühkörper 41.520 O-Ring 6,88 x 1,68 41.521 Düsensitz 41.522 Düse 030 (quadro 9/170) 41.523 4 Düse 045 (quadro 11/140, 12/150) 41.523 Stabilisator 41.524 O-Ring 40.016 1 Sprühstopfen M12x1 IG 41.526 Rohr 400 mm lang;...

  • Seite 44: Schaltplan

    Schaltplan...
  • Seite 45 Schaltplan...

  • Seite 46: Allgemeine Vorschriften / Ölwechsel / Garantie

    Allgemeine Vorschriften Prüfungen Die Maschine ist nach den „Richtlinien für Flüssigkeitsstrahler“ bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung sind schriftlich festzuhalten. Formlose Aufzeichnungen genügen. (siehe Seite 48-49) Unfallverhütung Die Maschine ist so ausgerüstet, daß...

  • Seite 47: Konformitätserklärung

    Hochdruckreiniger High-pressure-cleaners Nettoyeurs À Haute Pression I. Kränzle GmbH Elpke 97 . 33605 Bielefeld EG-Konformitätserklärung Kränzle quadro 9/170 TST Hiermit erklären wir, Kränzle quadro 11/140 TST daß die Bauart der Hochdruckreiniger: Kränzle quadro 12/150 TST techn. Unterlagen liegen bei: Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str.

  • Seite 48: Prüfbericht

    Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlini- en für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durch- führung der Wiederholungsprüfung und ist gut aufzubewahren!) Eigentümer: _____________________ Typ: _____________ Baujahr: ______ Anschrift: _____________________ Serien-Nr.: ______________________...
  • Seite 49 Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlini- en für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durch- führung der Wiederholungsprüfung und ist gut aufzubewahren!) Eigentümer: _____________________ Typ: _____________ Baujahr: ______ Anschrift: _____________________ Serien-Nr.: ______________________...
  • Seite 50 Garantie Garantie Die Garantie gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Garantie. Die Maschine muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Garantiebestimmungen. Für Geräte, die an Verbraucher verkauft wurden beträgt die Garantiezeit 24 Monate, bei Kauf für gewerblichen Einsatz beträgt die Garantiezeit 12 Monate.
  • Seite 51 Notizen...
  • Seite 52 Nachdruck nur mit Genehmigung der Firma Stand 06. 12. 2005...
