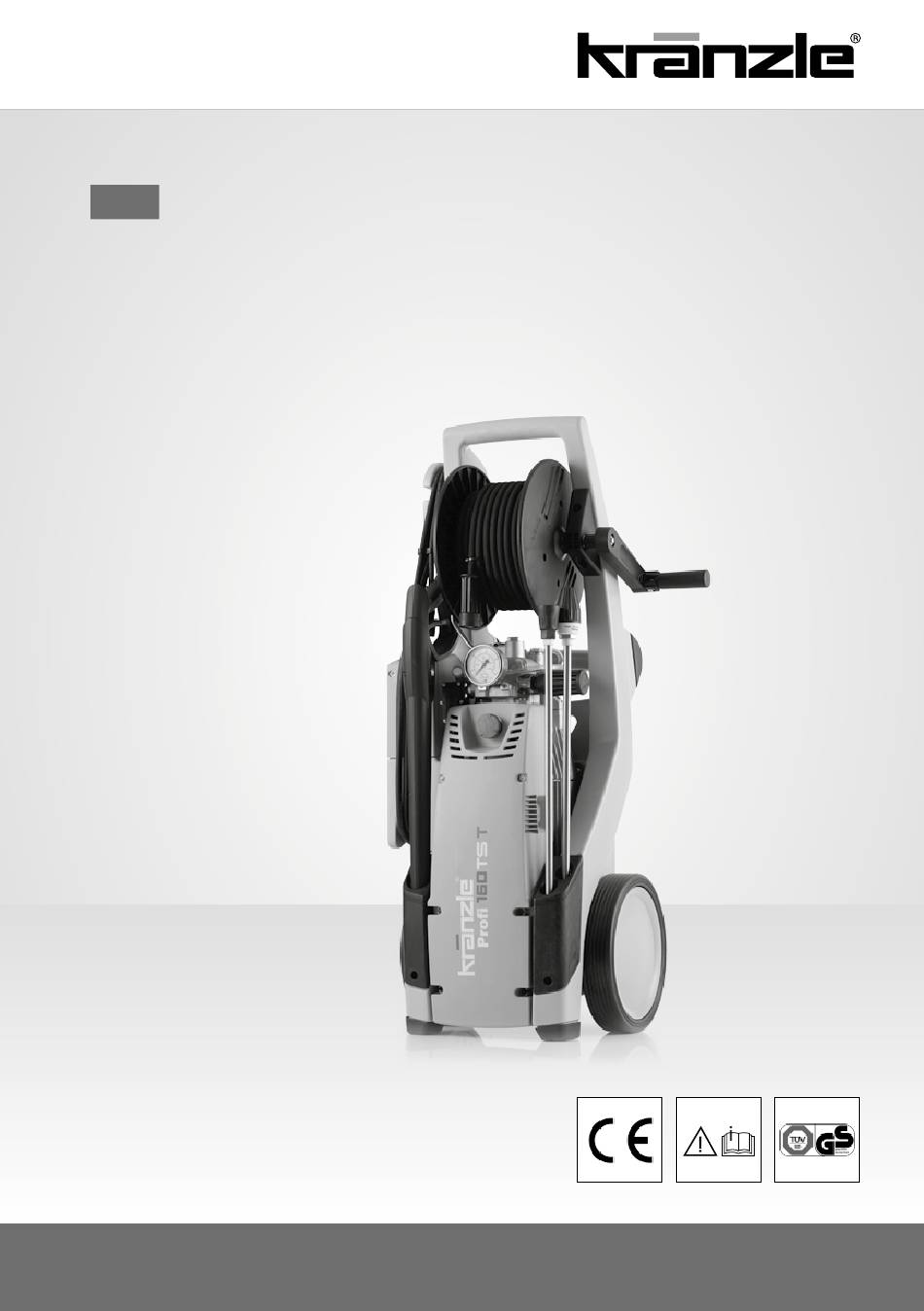

- Seite 1 Original-Betriebsanleitung Hochdruckreiniger Profi 160 TST Profi 175 TST Profi 195 TST Profi 15/120 TST www.kraenzle.com...
- Seite 2 Original-Betriebsanleitung Hochdruckreiniger Profi 160 TST Profi 175 TST Profi 195 TST Profi 15/120 TST Betriebsanleitung! Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Für späteren Gebrauch oder Nachbesitzer aufbewahren.
- Seite 3 Inhaltsverzeichnis Verwendete Bildzeichen Sehr verehrter Kunde, In der Betriebsanleitung verwendete Bildzeichen Bei Nichtbeachtung dieses Hinweises kann es zu Wir möchten Sie zu Ihrem neuen Hochdruckreiniger herzlich beglückwünschen Umweltschäden führen. und uns für den Kauf bedanken! Hinweis zur Benutzung des Hochdruckreinigers, dass bei nicht Sie haben sich für ein absolutes Qualitätsprodukt entschieden! einhalten zu übermäßigen Verschleiß...
- Seite 4 Sicherheitshinweise Sicherheitshinweise / Das ist verboten! Der Anwender muss notwendige Schutzkleidung, z.B. wasserdichte Anzüge, Gummistiefel, Schutzbrille, Kopfbedeckung, usw. tragen. Es ist verboten, den Hochdruckreiniger im Beisein von Personen ohne ausreichende Schutzkleiung zu Achten Sie darauf, dass beim Reinigen mit betreiben! unter Hochdruck stehendem Wasser an der Lanze ein deutlich spürbarer Rückstoß...
- Seite 5 Sicherheitshinweise / Das ist verboten! Sicherheitshinweise / Das ist verboten! Den Hochdruckstrahl nicht auf Hochdruckstrahl nicht auf Personen oder Steckdosen oder andere elektrische Tiere richten! Einrichtungen richten! Richten Sie den Hochdruckstrahl nie auf Alle im Arbeitsbereich befindlichen sich selbst oder auf andere, auch nicht, stromführenden Teile müssen um Kleidung oder Schuhe zu reinigen.

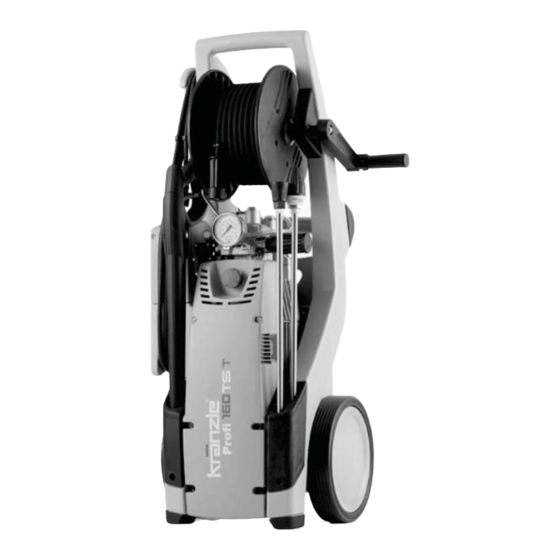

- Seite 6 Gerätebeschreibung Gerätebeschreibung Aufbau: Das haben Sie gekauft: Der Profi 160 TST, Profi 175 TST, Profi 195 TST, Profi 15/120 TST ist ein fahrbarer Hochdruckreiniger mit einem ausgereiften Ordnungssystem. Der Aufbau ist aus 1. Kränzle-Hochdruckreiniger dem Schema zu ersehen. Profi 160 TST Profi 175 TST 1.
- Seite 7 Allgemeine Vorschriften Allgemeine Vorschriften Einsatzbereich Ölwechsel Den Hochdruckreiniger ausschließlich nur zum Reinigen mit Hochdruckstrahl, ohne Reinigungsmittel oder mit Reinigungsmittel verwenden. Der erste Ölwechsel muss nach ca. 50 Betriebsstunden erfolgen. Weitere Die Umwelt-, Abfall- und Gewässerschutzvorschriften sind Ölwechsel sind jährlich oder nach 250 vom Anwender zu beachten! Betriebsstunden erforderlich.
- Seite 8 Funktionshinweise Funktionshinweise Was Sie unbedingt beachten müssen: Problem Wassermangel Problem Strommangel Wassermangel kommt häufiger vor als man Sind in Ihrer Leitungsumgebung gleichzeitig denkt. Je leistungsstärker ein Hochdruckrei- zu viele Stromabnehmer am Netz, kann die niger ist, umso größer ist die Gefahr, dass zu zur Verfügung stehende Spannung sowie wenig Wasser zur Verfügung steht.
- Seite 9 Funktionshinweise Funktionshinweise Wasser- und Reinigungssystem Druckregelventil-Sicherheitsventil Das Wasser muss unter Druck der Hochdruckpumpe zugeführt werden. Das Druckregelventil-Sicherheitsventil schützt den Hochdruckreiniger vor un- Ein Schwimmerventil im Wasserkasten regelt den Wasserzulauf. Das Wasser wird zulässig hohem Überdruck und ist so gebaut, dass es nicht über den zulässigen dann von der Hochdruckpumpe aus dem Wasserkasten gesaugt und unter Druck Betriebsdruck hinaus eingestellt werden kann.
- Seite 10 Funktionshinweise Inbetriebnahme Totalstop-System Den Hochdruckreiniger aufstellen. Handkurbel auf den Sechskant aufste- Die Profi-Serie ist mit einem Totalstop-System ausgestattet. cken und mit der beiliegenden Scheibe Nach Wasseranschluss und Hochdruckschlauch-Anschluss schalten Sie den und Schraube befestigen. Hochdruckreiniger am Hauptschalter auf "Ein", es leuchtet ein rotes Licht auf. Ist der Hauptschalter eingeschaltet, so wird beim Öffnen der Sicherheits- Abschaltpistole über einen Druckschalter der Motor gestartet.
- Seite 11 Inbetriebnahme Inbetriebnahme Vor jeder Inbetriebnahme Wasserein- Hochdruckschlauch gerade und gangssieb auf Sauberkeit überprüfen. schlingenfrei ausrollen. Schlauch- Steckkupplung per Hand abschrauben. trommel ganz abwickeln. (Bei Verlän- Mit einer spitzen Zange das Wasserein- gerung des Hochdruckschlauches die gangssieb herausnehmen und mit den maximale Länge von 20 m beachten!) restlichen Teilen unter klarem Wasser gründlich ausspülen und reinigen.
- Seite 12 Inbetriebnahme Direktansaugung 10. Stromanschluss herstellen Direkte Wasserentnahme (siehe technische Daten). Der Hochdruckreiniger bietet aufgrund der Saugleistung der Hochdruckpumpe (bis zu 2,5 m Ansaughöhe, max. Schlauchlänge 3 m) die Möglichkeit, Wasser auch aus separaten Behältnissen oder Teichen zum Reinigen anzusaugen. In diesem Fall muss der Wasserkasten umgangen werden. Kippen Sie den Wasserkasten an und ziehen Sie diesen vom Netzstecker oder stromführende Teile nicht mit nassen oder feuchten...
- Seite 13 Verwendung von Zusatzmitteln Außerbetriebnahme Zusatzmittel ansaugen Hochdruckreiniger ausschalten Aufgrund des Wasserkastens bei der Profi-Serie ist es möglich, 2. Wasserzufuhr sperren Zusatzmittel direkt in die Hochdruckpumpe einzusaugen. Dies verhindert einen Sicherheits-Abschaltpistole kurz öffnen, bis der Druck abgebaut ist Leistungsverlust der Reinigungsenergie, was zu einer deutlichen Erhöhung des Gesamtwirkungsgrades führt.
- Seite 14 Kleine Reparaturen selbstgemacht Kleine Reparaturen selbstgemacht Problem Problem Aus der Düse kommt kein Wasser und der Hochdruckreiniger läuft. Aus der Düse kommt ein unregelmäßiger Strahl. Das Edelstahlmanometer zeigt vollen Druck. Das Edelstahlmanometer zeigt wenig Druck. Ursache Ursache Höchstwahrscheinlich ist die Düse verstopft. Möglicherweise sind die Ventile verschmutzt oder verklebt.
- Seite 15 Kleine Reparaturen selbstgemacht Kleine Reparaturen selbstgemacht Problem Problem Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Hochdruckreiniger ständig ein und aus. Hochdruckreiniger ständig ein und aus. Das Edelstahlmanometer zeigt weiterhin vollen Druck an. Das Edelstahlmanometer zeigt weiterhin vollen Druck an.
- Seite 16 Round Cleaner Edelstahl aus Edelstahl verschiedene Ausführungen Saugschlauch mit Düsensystem 055 Ansaugfilter * Nicht für den Profi 175 TST geeignet. mit Rückschlagventil ∅ 300 mm Art.-Nr. 41.105 Schlauchlänge 3 m ∅ 420 mm Art.-Nr. 41.106 Art.-Nr. 15.038 3 ∅ 520 mm Art.-Nr. 41.107 Rohrreinigungsschlauch mit Düse...
- Seite 17 Nenndurchfluss: Kränzle Profi 160 TST: 660 l/h Der Hochdruckreiniger muss gemäß dieser Betriebsanleitung betrieben werden. Kränzle Profi 175 TST: 720 l/h Die Betriebsanleitung ist Teil der Gewährleistungsbestimmungen. Kränzle Profi 195 TST: 480 l/h Gewährleistung besteht nur bei ordnungsgemäßer Verwendung von Kränzle Profi 15/120 TST: 900 l/h...
- Seite 18 Prüfberichte Prüfberichte Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäss den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nach- gemäss den Richtlinien für Flüssigkeitsstrahler.
- Seite 19 Josef Kränzle GmbH & Co. KG Rudolf-Diesel-Straße 20 89257 Illertissen (Germany) vertrieb @ kraenzle.com Made Germany www.kraenzle.com...
