Pumpenantrieb - Kranzle quadro 800 TST Originalbetriebsanleitung

Ersatzteilliste

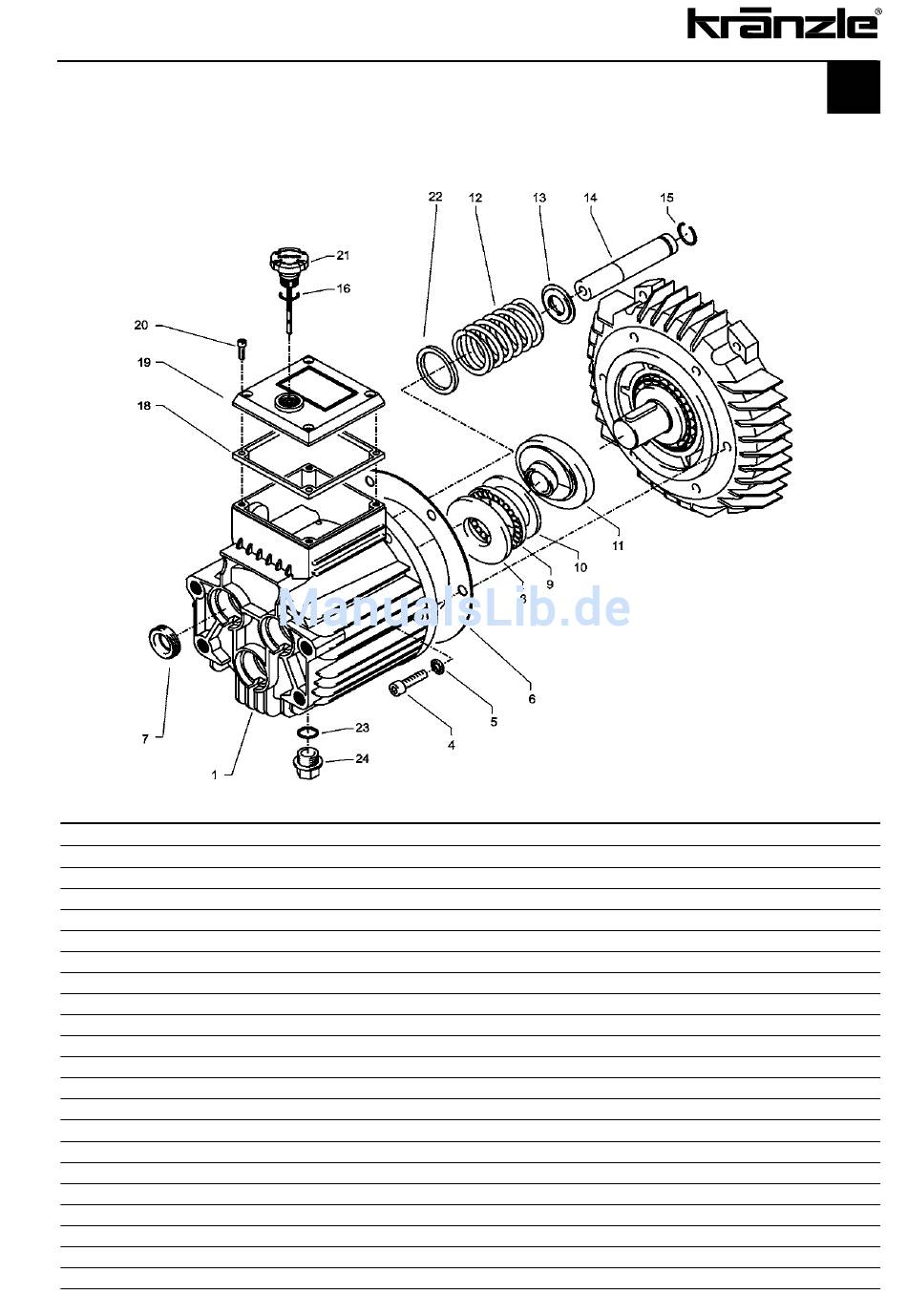

Pumpenantrieb AQ-Pumpe
Position Bezeichnung
1 Ölgehäuse
4 Innensechskantschraube M 8 x 30
5 Sicherungsscheibe
6 Flachdichtung
7 Öldichtung 20 x 30 x 7
8 Wellenscheibe
9 Axial-Rollenkäfig
10 Gehäusescheibe
11 Taumelscheibe AQ 15,5°
bei quadro 1500 TST + 1500 TS
12 Plungerfeder
13 Federdruckscheibe
14 Plunger 20 mm (lang)
15 Sprengring
16 O-Ring 14 x 2
18 Flachdichtung
19 Deckel flach für Ölgehäuse
20 Innensechskantschraube M 5 x 12
21 Ölmessstab AQ
22 Stützscheibe für Plungerfeder
23 O-Ring 13,94 x 2,62
24 Ölablassstopfen R 3/8"
Kränzle quadro 1500 TS / TST
Stck. Bestell-Nr.
1 40.501
6 41.036 1
6 40.054
1 40.511
3 40.044 1
1 40.043
1 40.040
1 40.039
1 40.523-15,5
3 40.506
3 40.510
3 40.505
3 40.048
1 43.445
1 41.019 3
1 41.023 1
4 41.019 4
1 42.623 1
3 40.513
1 42.167
1 42.019
