Sharp PG-C45X Anleitung Seite 83

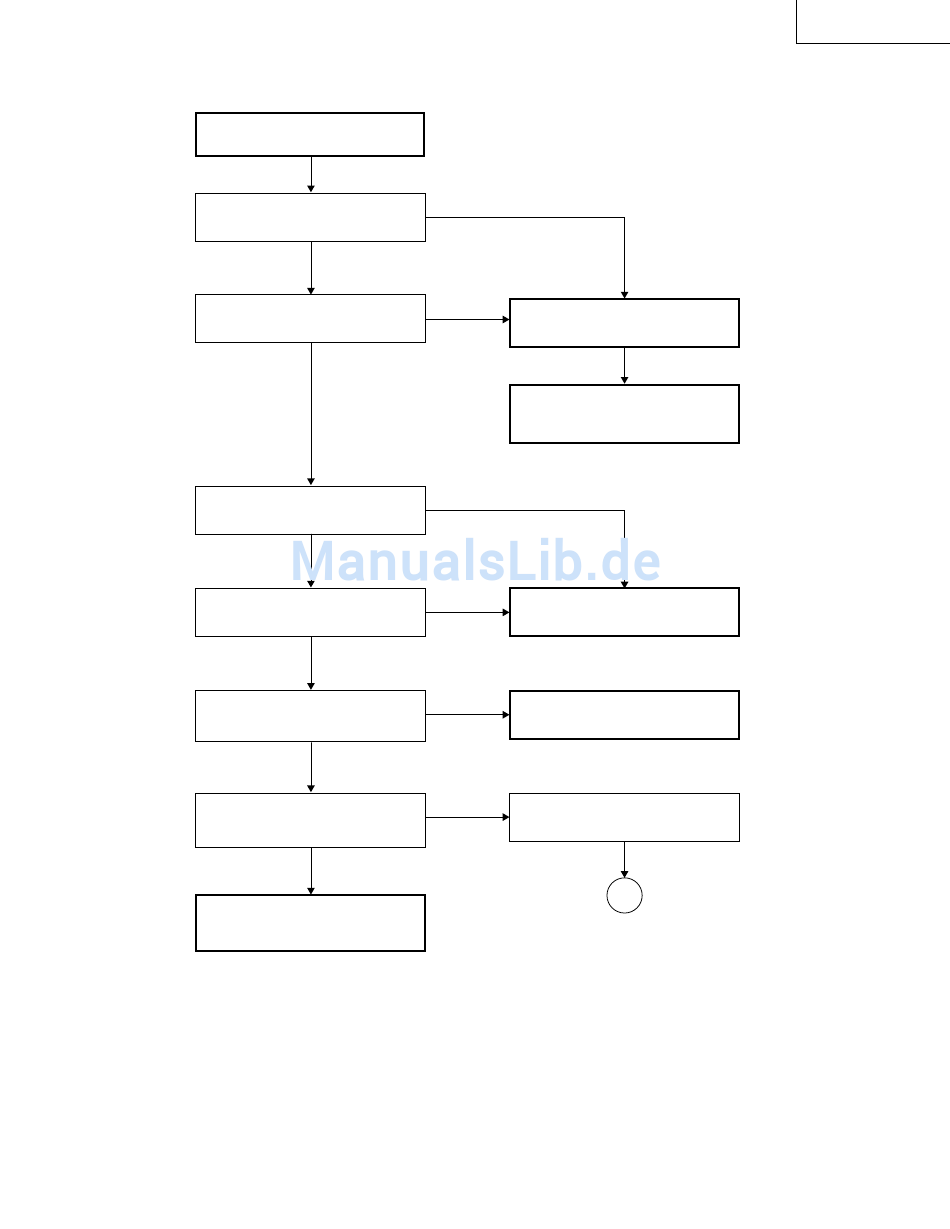

FEHLERSUCHTABELLE für PC I/F EINHEIT
Überprüfen des
Synchronisationssignals
Liegt am Stift (11) von IC8363 ein
Vertikal- Synchronisationssignal
an?
Ja
Liegt am Stift (5) von IC8363 ein
Horizontal- Synchronisationssignal
an?
Ja
Liegt am TL8131 ein Vertikal-
Synchronisationssignal an?
Ja
Liegt am TL8130 ein Horizontal-
Synchronisationssignal an?
Ja
Sind das Vertikal- und das
Horizontal-Synchronisationssignal
korrekt abgestimmt?
Nein
Liegt der geeignete
Signalgenerator (Eingangsquelle)
vor?
Ja
R9697, R996, SC8002 oder ihre
zugehörigen Komponenten sind
defekt.
Nein
Nein
Bestätigung der Eingangssignal-
Einstellung vornehmen.
R997, R996, SC8002 oder ihre
zugehörigen Komponenten sind
defekt.
Nein
Nein
IC8363 ist defekt.
Ja
Das Synchronisationssignal ist
normal. Ende der Überprüfung.
Nein
Die Signalquelle richtig einstellen.
83
(Fortsetzung)
2
PG-C45X
