PG-C45X

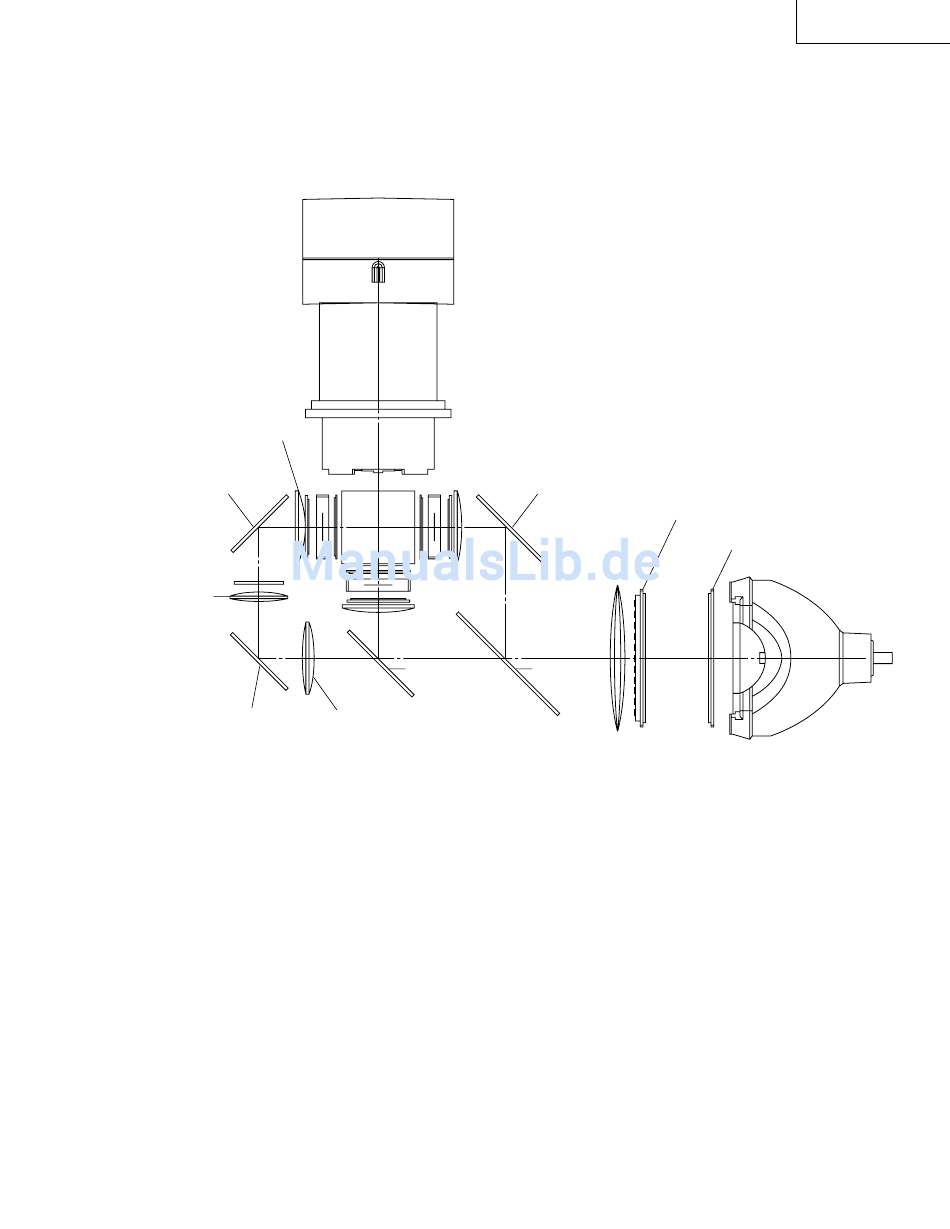

KURZBESCHREIBUNG DER OPTIK-EINHEIT
Layout für richtige Einrichtung der optischen Komponenten und Teile (Draufsicht)
Projektionslinse
Relaislinse 3
L2
M5 Al-vergüteter Spiegel B M4 Al-vergüteter Spiegel R
Fliegenauge-Objektiv (Ausgang)
Fliegenauge-Objektiv
(Eingang)
L1
Relaislinse 2
L2
M3
Reflektor G Reflektor R
M2
Reflektor B Relaislinse 1
Lichtquelle (Lampe)
59
