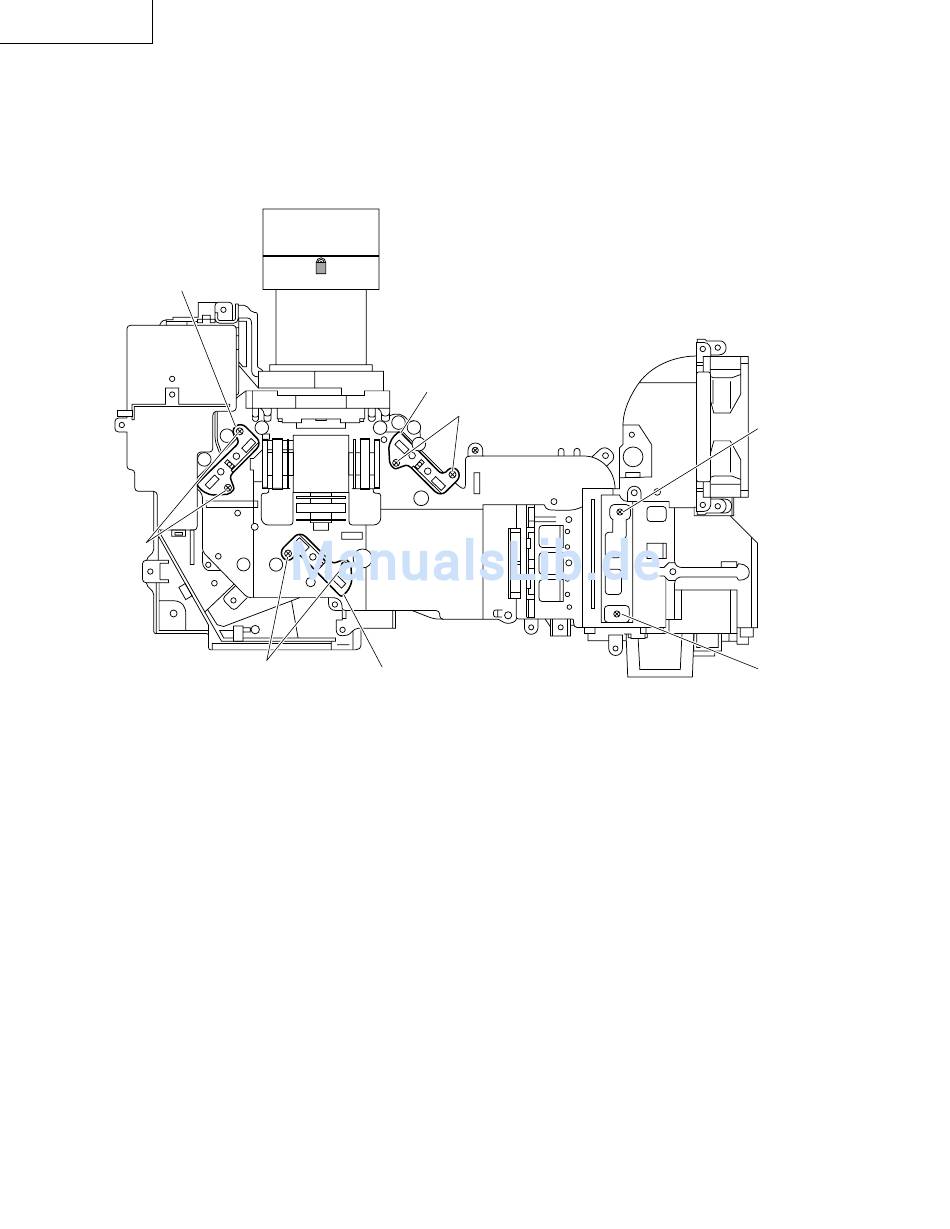

Einstellen der Spiegel

Diese Einstellung ist erforderlich, wenn optische Teile des Optik-Mechanismus ersetzt wurden.
1. Die Flachkabel von allen LCD-Platten abtrennen.
2. Die Lampe einschalten.
3. Ein Weißlichtbild projizieren und prüfen, ob ein Farbstich in einer Richtung vorhanden ist. Falls vorhanden, die
Einstellhebel M2, M4 und M5 verwenden.
4. Die Einstellhebel-Sperrschrauben lösen, Einstellungen vornehmen, und die Sperrschrauben festziehen.
Einstellhebel M5
Sperrschrauben
Sperrschrauben
Korrigieren von Farbabweichungen auf rein weißen Bildschirm beim Ersetzen der Lampe
Falls Farbabweichungen rechts und links in einem rein weißen Bildschirm nach dem Ersetzen der Lampe
vorgefunden werden, ist es erforderlich, die optische Achse der neuen Lampe nachzujustieren. Die folgenden
Schritte ausführen.
1. Die Lampenabdeckung öffnen und die Schrauben A und B am Boden der Lampe lösen.
2. Mit einem Schraubenzieher o.ä. die U-förmige Rille im Fenster D in Pfeilrichtung bewegen.
3. Provisorisch die Schrauben A und B festziehen, die Lampenabdeckung schließen und den rein weißen
Bildschirm auf Farbabweichungen prüfen.
4. Die obigen Schritte 1 und 2 wiederholen, bis keine Farbabweichungen vorliegen. Jetzt die Schrauben A und B
festziehen.
5. Schließlich die Lampenabdeckung in der ursprünglichen Position befestigen.
Einstellhebel M4
Sperrschrauben
Einstellhebel M2
60
Schraube A
Schraube B
