Elektrisch Einstellung - Sharp PG-C45X Anleitung

Nr. Einstellgegenstände
1 Initialisieren von
EEPROM
2 Einstellung der
RGB1-
Schwarzpegel-
Signalamplitude
3 Einstellung von
PSIG

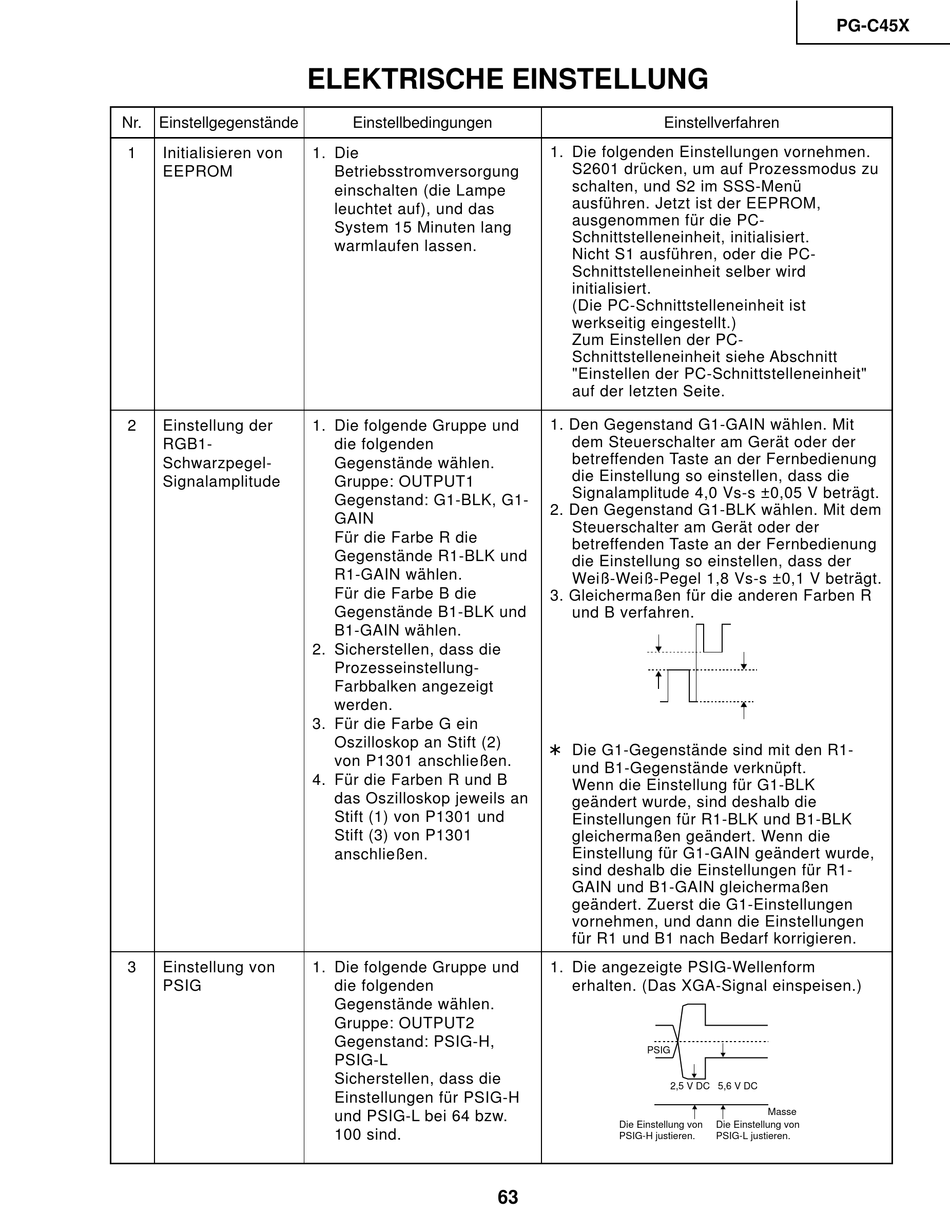

ELEKTRISCHE EINSTELLUNG
Einstellbedingungen
1. Die
Betriebsstromversorgung
einschalten (die Lampe
leuchtet auf), und das
System 15 Minuten lang
warmlaufen lassen.
1. Die folgende Gruppe und
die folgenden
Gegenstände wählen.
Gruppe: OUTPUT1
Gegenstand: G1-BLK, G1-
GAIN
Für die Farbe R die
Gegenstände R1-BLK und
R1-GAIN wählen.
Für die Farbe B die
Gegenstände B1-BLK und
B1-GAIN wählen.
2. Sicherstellen, dass die
Prozesseinstellung-
Farbbalken angezeigt
werden.
3. Für die Farbe G ein
Oszilloskop an Stift (2)
von P1301 anschließen.
4. Für die Farben R und B
das Oszilloskop jeweils an
Stift (1) von P1301 und
Stift (3) von P1301
anschließen.
1. Die folgende Gruppe und
die folgenden
Gegenstände wählen.
Gruppe: OUTPUT2
Gegenstand: PSIG-H,
PSIG-L
Sicherstellen, dass die
Einstellungen für PSIG-H
und PSIG-L bei 64 bzw.
100 sind.
Einstellverfahren
1. Die folgenden Einstellungen vornehmen.
S2601 drücken, um auf Prozessmodus zu
schalten, und S2 im SSS-Menü
ausführen. Jetzt ist der EEPROM,
ausgenommen für die PC-
Schnittstelleneinheit, initialisiert.
Nicht S1 ausführen, oder die PC-
Schnittstelleneinheit selber wird
initialisiert.
(Die PC-Schnittstelleneinheit ist
werkseitig eingestellt.)
Zum Einstellen der PC-
Schnittstelleneinheit siehe Abschnitt
"Einstellen der PC-Schnittstelleneinheit"
auf der letzten Seite.
1. Den Gegenstand G1-GAIN wählen. Mit
dem Steuerschalter am Gerät oder der
betreffenden Taste an der Fernbedienung
die Einstellung so einstellen, dass die
Signalamplitude 4,0 Vs-s ±0,05 V beträgt.
2. Den Gegenstand G1-BLK wählen. Mit dem
Steuerschalter am Gerät oder der
betreffenden Taste an der Fernbedienung
die Einstellung so einstellen, dass der
Weiß-Weiß-Pegel 1,8 Vs-s ±0,1 V beträgt.
3. Gleichermaßen für die anderen Farben R
und B verfahren.
~ Die G1-Gegenstände sind mit den R1-
und B1-Gegenstände verknüpft.
Wenn die Einstellung für G1-BLK
geändert wurde, sind deshalb die
Einstellungen für R1-BLK und B1-BLK
gleichermaßen geändert. Wenn die
Einstellung für G1-GAIN geändert wurde,
sind deshalb die Einstellungen für R1-
GAIN und B1-GAIN gleichermaßen
geändert. Zuerst die G1-Einstellungen
vornehmen, und dann die Einstellungen
für R1 und B1 nach Bedarf korrigieren.
1. Die angezeigte PSIG-Wellenform
erhalten. (Das XGA-Signal einspeisen.)
PSIG
2,5 V DC 5,6 V DC
Die Einstellung von
PSIG-H justieren.
63
PG-C45X
Masse
Die Einstellung von
PSIG-L justieren.
