XG-MB50X
XR-11XC
XR-10X/S
XR-20X/S

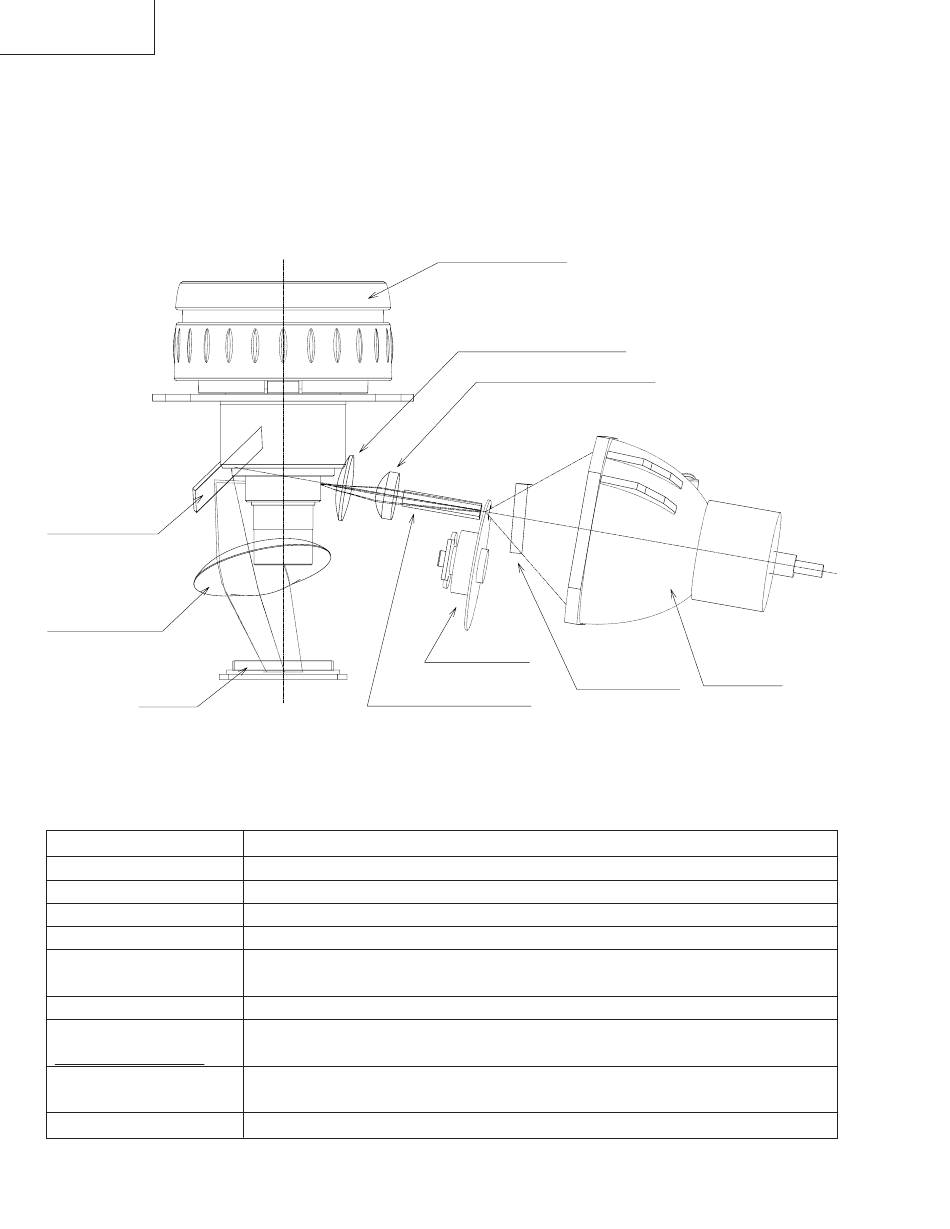

BESCHREIBUNG DER OPTIK-EINHEIT
Erläuterungen für das korrekte Setup der optischen Komponenten und Baugruppen (An-
sicht von oben)
(Schematische Darstellung)
Reflektorspiegel
Feldlinse
DMD
Objekt
Lampe
UV/IR-Sperrfilter (UV GLASS)
Farbrad
Stange (ROD INTEGRATOR)
Beleuchtungslinse
(ILLUMINATION LENS 1, 2)
Reflektorspiegel
Kondensorlinse
(PLASTIC LENS)
DMD
Projektionslinse
Farbrad
Stange
Lichtquelle. Gleichstrom-Hochdruck-Quecksilberlampe
Filtert schädliche UV- und IR-Strahlen von der Lampe heraus.
Teilt durch den Farbfilter das Licht aus der Lichtquelle in R, G, B und W auf.
Entwickelt einen gleichmäßigen Lichtstrahl.
Fokussieren das Licht aus dem Stab auf DMD.
Reflektiert das Licht aus den Beleuchtungslinsen gegen DMD.
Bündelt das Licht vom Reflektionsspiegel auf dem DMD and auf der Pupille der
Projektionslinse.
Schaltet im Verhältnis von Farbkomponente jedes Bildpunktes der Eingangsquelle
den internen Mikrospiegel ein/aus, um das Licht zu reflektieren.
Vergrößert das Licht aus DMD und projiziert es auf eine Leinwand.
54
Projektionslinse
Beleuchtungslinse 2
Beleuchtungslinse 1
UVSperrfilter
Funktion
Lampe
