Abschluss Der Montage - Buderus Logamax plus Handbuch

4
3

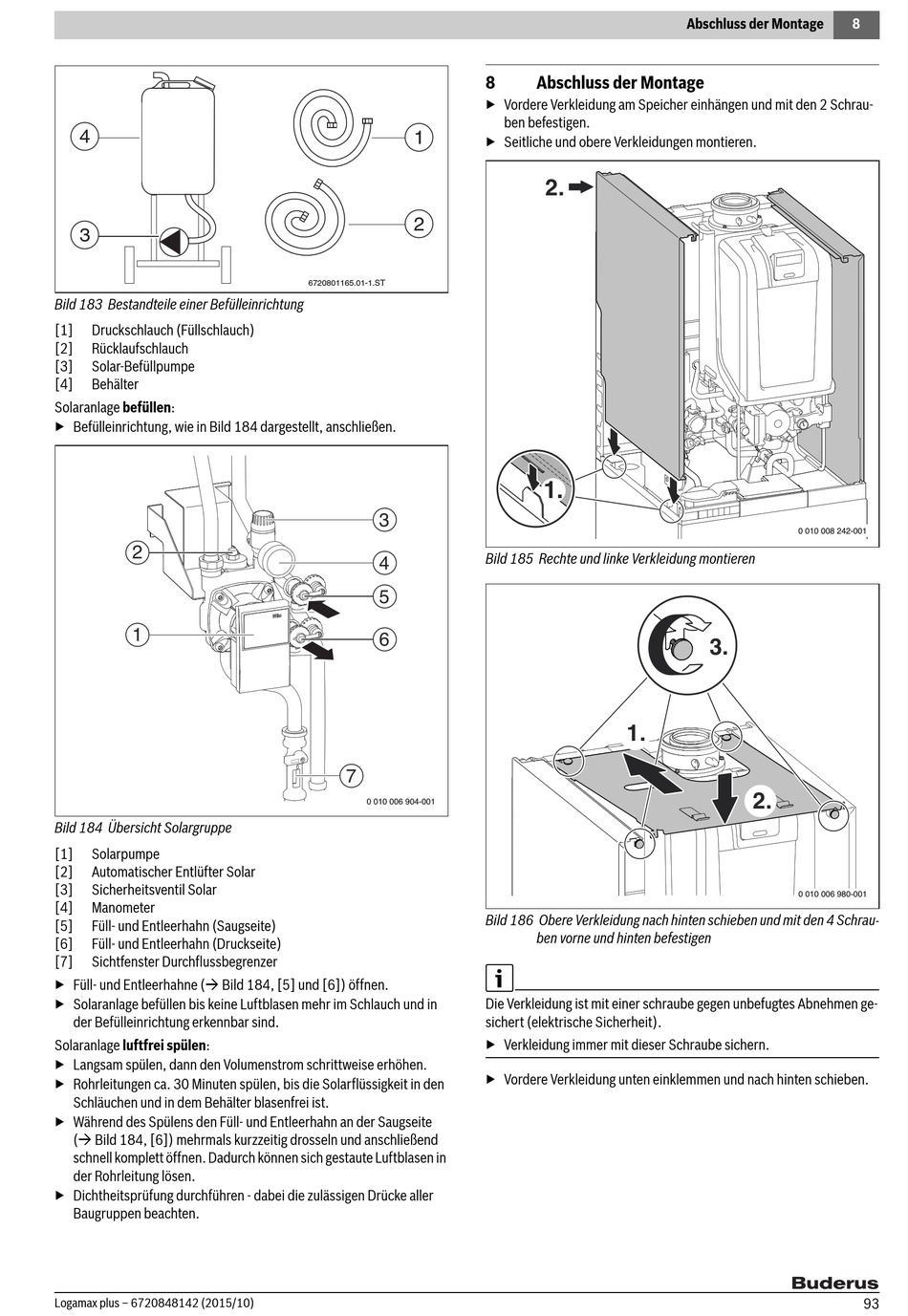

Bild 183 Bestandteile einer Befülleinrichtung
[1] Druckschlauch (Füllschlauch)
[2] Rücklaufschlauch
[3] Solar-Befüllpumpe
[4] Behälter
Solaranlage befüllen:
▶ Befülleinrichtung, wie in Bild 184 dargestellt, anschließen.
2
1
Bild 184 Übersicht Solargruppe
[1] Solarpumpe
[2] Automatischer Entlüfter Solar
[3] Sicherheitsventil Solar
[4] Manometer
[5] Füll- und Entleerhahn (Saugseite)
[6] Füll- und Entleerhahn (Druckseite)
[7] Sichtfenster Durchflussbegrenzer
▶ Füll- und Entleerhahne ( Bild 184, [5] und [6]) öffnen.
▶ Solaranlage befüllen bis keine Luftblasen mehr im Schlauch und in
der Befülleinrichtung erkennbar sind.
Solaranlage luftfrei spülen:
▶ Langsam spülen, dann den Volumenstrom schrittweise erhöhen.
▶ Rohrleitungen ca. 30 Minuten spülen, bis die Solarflüssigkeit in den
Schläuchen und in dem Behälter blasenfrei ist.
▶ Während des Spülens den Füll- und Entleerhahn an der Saugseite
( Bild 184, [6]) mehrmals kurzzeitig drosseln und anschließend
schnell komplett öffnen. Dadurch können sich gestaute Luftblasen in
der Rohrleitung lösen.
▶ Dichtheitsprüfung durchführen - dabei die zulässigen Drücke aller
Baugruppen beachten.
Logamax plus – 6720848142 (2015/10)
1
2
6720801165.01-1.ST
3
4
5
6
7
0 010 006 904-001
8

Abschluss der Montage

▶ Vordere Verkleidung am Speicher einhängen und mit den 2 Schrau-
ben befestigen.
▶ Seitliche und obere Verkleidungen montieren.
2.
1.
Bild 185 Rechte und linke Verkleidung montieren
1.
Bild 186 Obere Verkleidung nach hinten schieben und mit den 4 Schrau-
ben vorne und hinten befestigen
Die Verkleidung ist mit einer schraube gegen unbefugtes Abnehmen ge-
sichert (elektrische Sicherheit).
▶ Verkleidung immer mit dieser Schraube sichern.
▶ Vordere Verkleidung unten einklemmen und nach hinten schieben.
Abschluss der Montage 8
0 010 008 242-001
3.
2.
0 010 006 980-001
93
