4 Abgasführung
L
2

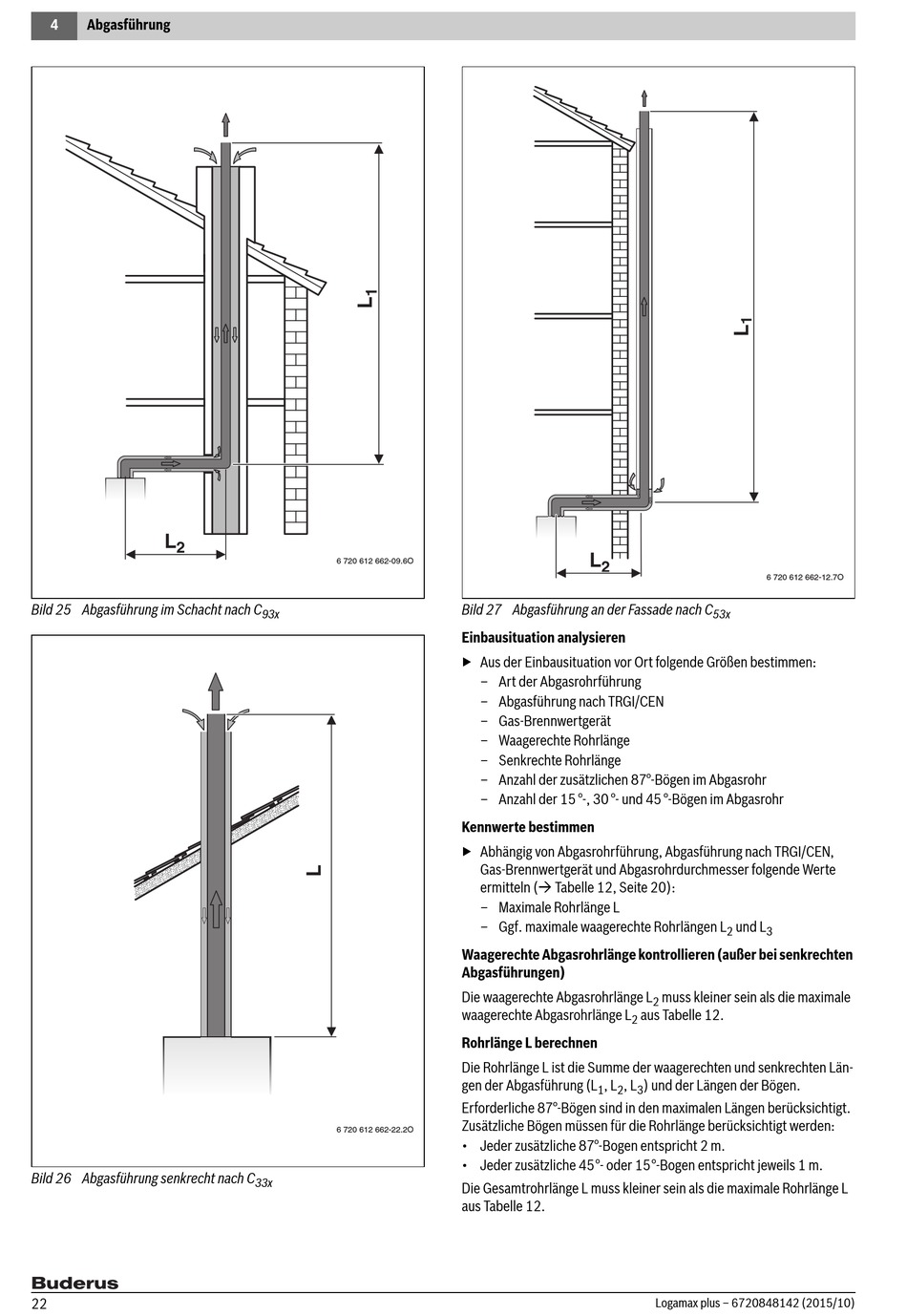

Bild 25 Abgasführung im Schacht nach C
Bild 26 Abgasführung senkrecht nach C
22
6 720 612 662-09.6O
93x
6 720 612 662-22.2O
33x
L
2
Bild 27 Abgasführung an der Fassade nach C
Einbausituation analysieren
▶ Aus der Einbausituation vor Ort folgende Größen bestimmen:
– Art der Abgasrohrführung
– Abgasführung nach TRGI/CEN
– Gas-Brennwertgerät
– Waagerechte Rohrlänge
– Senkrechte Rohrlänge
– Anzahl der zusätzlichen 87°-Bögen im Abgasrohr
– Anzahl der 15 °-, 30 °- und 45 °-Bögen im Abgasrohr
Kennwerte bestimmen
▶ Abhängig von Abgasrohrführung, Abgasführung nach TRGI/CEN,
Gas-Brennwertgerät und Abgasrohrdurchmesser folgende Werte
ermitteln ( Tabelle 12, Seite 20):
– Maximale Rohrlänge L
– Ggf. maximale waagerechte Rohrlängen L
Waagerechte Abgasrohrlänge kontrollieren (außer bei senkrechten
Abgasführungen)
Die waagerechte Abgasrohrlänge L
waagerechte Abgasrohrlänge L
2
Rohrlänge L berechnen
Die Rohrlänge L ist die Summe der waagerechten und senkrechten Län-
gen der Abgasführung (L , L , L
1 2
Erforderliche 87°-Bögen sind in den maximalen Längen berücksichtigt.
Zusätzliche Bögen müssen für die Rohrlänge berücksichtigt werden:
• Jeder zusätzliche 87°-Bogen entspricht 2 m.
• Jeder zusätzliche 45 °- oder 15 °-Bogen entspricht jeweils 1 m.
Die Gesamtrohrlänge L muss kleiner sein als die maximale Rohrlänge L
aus Tabelle 12.
6 720 612 662-12.7O
53x
und L
2 3
muss kleiner sein als die maximale
2
aus Tabelle 12.
) und der Längen der Bögen.
3
Logamax plus – 6720848142 (2015/10)
